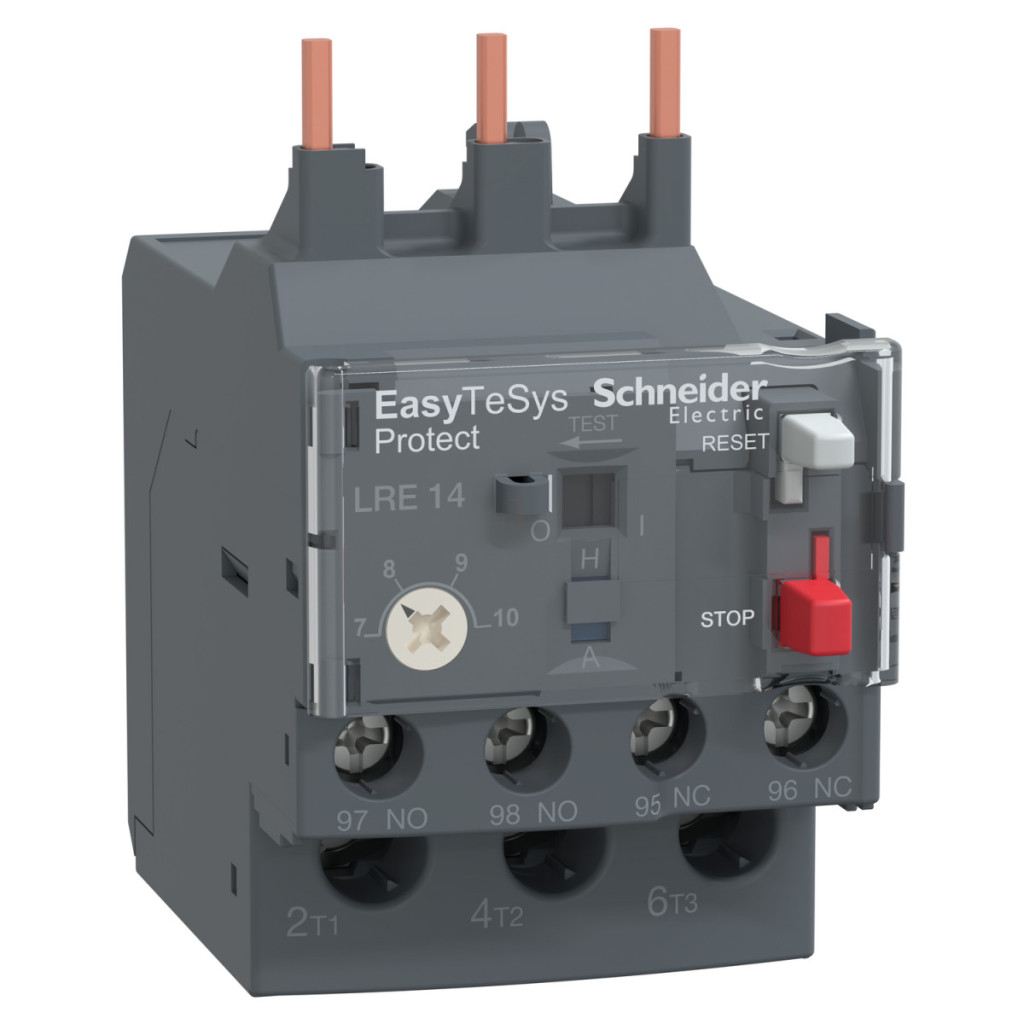

Releul de protecție termică împotriva suprasarcinii Schneider Electric Easy TeSys Protect LRE14 oferă o soluție excelentă pentru protecția motoarelor. Acest releu diferențial de protecție termică împotriva suprasarcinii este special conceput pentru a fi utilizat cu contactoare LC1E09-38, oferind compatibilitate versatilă într-o varietate de aplicații. Caracteristicile tehnice ale produsului sunt impresionante: are o gamă de protecție termică de 7-10 A și o clasă de 10 A, care respectă standardul IEC 60947-4-1. Sensibilitatea sa la pierderea de fază este remarcabilă, oferind un curent de declanșare de 130% pe două faze, în timp ce a treia fază este la zero, protejând astfel în mod eficient motoarele de sarcini asimetrice. Releul este disponibil în culoarea gri (RAL 7011) și oferă mai multe opțiuni de montare: poate fi montat sub un contactor, dar cu accesorii speciale poate fi montat și pe un panou sau șină. Caracteristicile de funcționare ale LRE14 includ un indicator de declanșare a releului și opțiunea de setare a protecției termice. Pragul de declanșare este de 1,14 ±0,06 Ir, în conformitate cu IEC 60947-4-1. Robustețea sa mecanică este demonstrată de capacitatea sa de a rezista la șocuri de 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Configurația contactului auxiliar este 1 NO + 1 NC, iar curentul termic convențional al circuitului de semnalizare măsurat în aer liber este de 5 A. Tensiunea nominală de funcționare este de până la 690 V c.a., tensiunea nominală de izolare este de 690 V, iar tensiunea nominală de rezistență la impulsuri este de 6 kV. Releul de protecție termică la suprasarcină are, de asemenea, un indicator local care arată când s-a declanșat. În ceea ce privește tipul de control, este echipat cu un buton roșu de oprire și un buton verde de resetare. Intervalul de compensare a temperaturii este între -20 °C și +60 °C. Produsul are o varietate de opțiuni de conectare: circuitul de alimentare are terminale cu șurub care pot acomoda capete de cablu flexibile de 1,5-6 mm², capete de cablu flexibile de 1-4 mm² cu manșoane și conductori solizi de 1-6 mm². Terminalele cu șurub ale circuitului de semnal acceptă cabluri de 1-2,5 mm² în diverse modele. Cuplul de strângere recomandat atât pentru circuitul de alimentare, cât și pentru terminalele cu șurub ale circuitului de semnal este de 1,7 Nm.
Schneider Electric Easypact TVS - LRE14 - releu de protecție termică 7...10A date tehnice
Date cheie
Familia de produse: Easy TeSys
Denumirea familiei de produse: Easy TeSys Protect
Tipul produsului sau componentei: Releu de protecție termică diferențială împotriva suprasarcinilor
Denumirea scurtă a dispozitivului: LRE
Aplicație releu: Protecție motor
Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia fază zero, conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Date suplimentare
Compatibilitate produs: LC1E09...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Suport de montare: Sub contactor, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 7...10 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valoarea nominală a siguranței asociate: 20 A gG pentru circuitul de alimentare, 12 A aM pentru circuitul de alimentare, 5 A gG pentru circuitul de semnalizare
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C Conexiuni - terminale Circuit de alimentare: Terminale cu șurub 1,5...6 mm² - rigiditate cablu: fără capăt de cablu flexibil Circuit de alimentare: Terminale cu șurub 1...4 mm² - rigiditate cablu: cu capăt flexibil al cablului
Circuit de alimentare: Terminale cu șurub 1...6 mm² - rigiditate cablu: fără capăt compact al cablului
Circuit de semnal: Terminale cu șurub 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Circuit de semnalizare: Terminale cu șurub 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Circuit de semnalizare: Terminale cu șurub 1...2,5 mm² - rigiditate cablu: fără capăt compact al cablului
Cuplu de strângere recomandat: Circuit de alimentare: 1,7 N.m - pe borne cu șurub, Circuit de semnalizare: 1,7 N.m - pe borne cu șurub
Dimensiuni
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Greutate netă: 0,13 kg
Mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5
