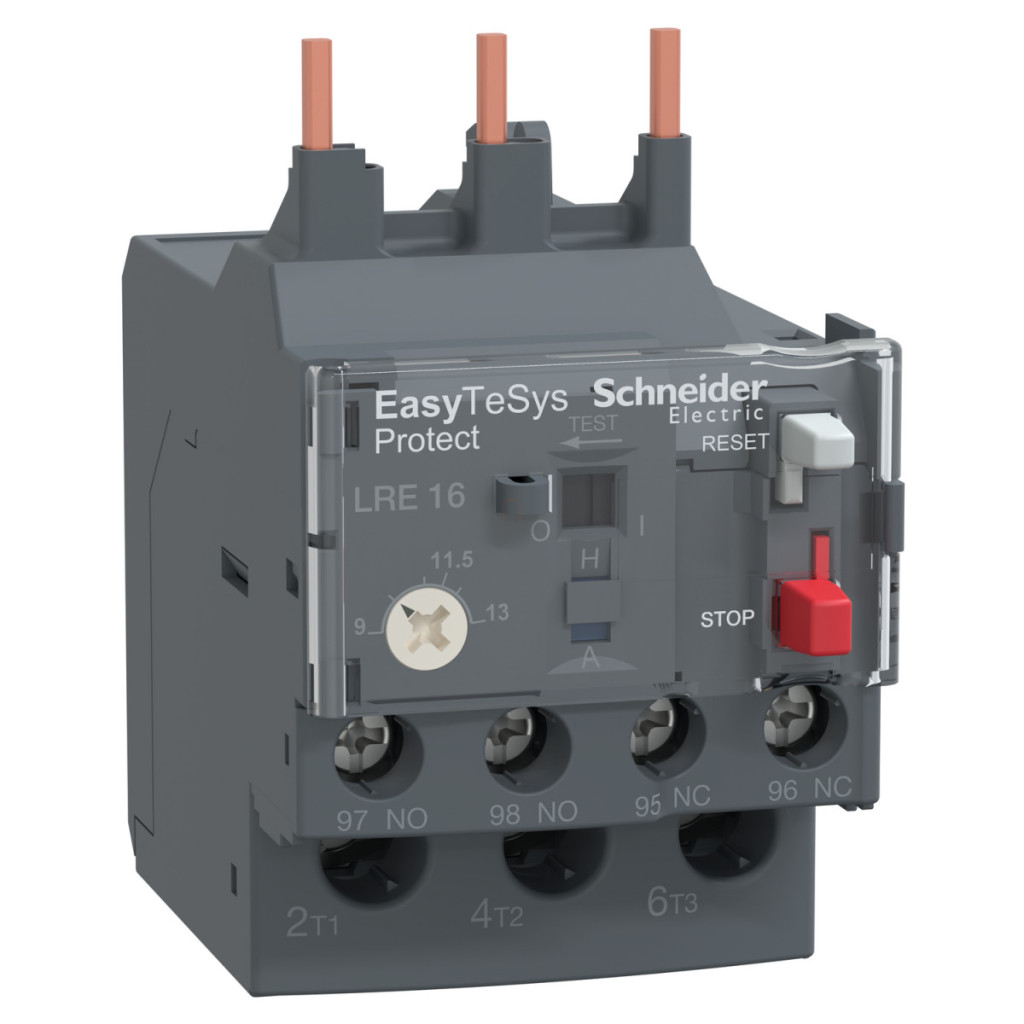

Releul de protecție termică diferențială Schneider Electric Easypact TVS LRE16 oferă o soluție excelentă pentru aplicații de protecție a motoarelor. Acest dispozitiv compact și eficient funcționează în intervalul de curent 9-13 A și este conform cu clasa 10 A conform IEC 60947-4-1, fiind alegerea perfectă pentru contactoare magnetice de tip LC1E12-38. Releul de protecție termică LRE16 protejează motoarele împotriva suprasarcinii și dispune de o funcție sofisticată de detectare a pierderii de fază care se activează la 130% din curentul nominal pe două faze, în timp ce a treia fază rămâne la 0, în conformitate cu IEC 60947-4-1. Această funcție crește semnificativ siguranța de funcționare a motorului în cazul unei sarcini asimetrice sau al unei defecțiuni de fază. Releul este disponibil într-o carcasă gri (RAL 7011) și poate fi montat direct sub contactor, dar poate fi montat și pe o placă sau șină cu accesorii separate. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune de funcționare de până la 690 V c.a., tensiune de izolație 690 V și rezistență la tensiune de impuls 6 kV conform IEC 60947-4-1. Intervalul de protecție termică la suprasarcină este reglabil între 9-13 A, iar pragul de declanșare este de 1,14 +/- 0,06 Ir, în conformitate cu standardul IEC 60947-4-1. Funcțiile de semnalizare includ indicarea declanșării releului și setarea protecției termice. Dispozitivul are 1 contact auxiliar NO + 1 contact auxiliar NC, iar curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A. Pentru control sunt disponibile un buton roșu de oprire și un buton verde de resetare. LRE16 se mândrește cu o robustețe mecanică remarcabilă: oferă o rezistență la șocuri de 6 Gn pentru până la 11 ms, în conformitate cu IEC 60068-2-7, și o rezistență la vibrații de 3 Gn, în conformitate cu IEC 60068-2-6. Dispozitivul are compensare de temperatură de la -20 la 60 °C și poate fi utilizat fără reducere a puterii în intervalul de temperatură de funcționare de la -20 la 60 °C conform IEC 60947-4-1, iar cu reducere a puterii poate fi utilizat și în intervalul de la -20 la 70 °C. Produsul are protecție IP20 conform IEC 60529 și respectă numeroase standarde internaționale, inclusiv IEC 60947-5-1 și IEC 60947-4-1, fiind, de asemenea, certificat IEC, CCC și EAC. Oferă opțiuni de conectare flexibile: circuitul de curent înalt are terminale cu șuruburi potrivite pentru conectarea cablurilor flexibile de 1,5-6 mm² fără ferule, cabluri flexibile de 1-4 mm² cu ferule și cabluri solide de 1-6 mm². Terminalele cu șurub din circuitul de semnal pot acomoda cabluri cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere recomandat atât pentru terminalele cu șurub ale circuitului de curent înalt, cât și pentru cele ale circuitului de semnal este de 1,7 Nm. Dimensiunile compacte ale dispozitivului (înălțime: 44,5 mm, lățime: 45 mm, adâncime: 70 mm) și greutatea sa netă de 0,13 kg sporesc și mai mult flexibilitatea sa de utilizare.
Schneider Electric Easypact TVS - LRE16 - releu de protecție termică 9...13A date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de protecție termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecție motor
Sensibilitate la defect de fază: Curentul de declanșare este de 130% din curentul nominal pe două faze, a treia fază rămânând la 0 conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Informații suplimentare
Compatibilitate produs: LC1E12...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Suport de montare: Sub comutator magnetic, pe placă sau șină (ultimele două cu accesorii speciale)
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 9...13 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A în circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Putere nominală a siguranței asociate: 25 A gG pentru circuitul de alimentare, 16 A aM pentru circuitul de alimentare, 5 A gG pentru circuitul de semnalizare
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri: 6 kV
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu de oprire, buton verde de resetare
Compensare temperatură: -20…60 °C Conexiuni și dimensiuni Conexiuni - terminale: Circuit de curent mare: terminale cu șurub 1 1,5…6 mm² - tip cablu: fără capăt de cablu flexibil; Circuit de curent mare: borne cu șurub 1 1…4 mm² - tip cablu: cu capăt de cablu flexibil; Circuit de curent mare: borne cu șurub 1 1…6 mm² - tip cablu: fără capăt de cablu compact; Circuit de semnalizare: terminale cu șurub 2 1…2,5 mm² - tip cablu: fără capăt flexibil; Circuit de semnalizare: terminale cu șurub 2 1…2,5 mm² - tip cablu: cu capăt flexibil; Circuit de semnalizare: borne cu șurub 2 1…2,5 mm² - tip cablu: fără capăt de cablu solid
Cuplu de strângere recomandat: Circuit de curent mare: 1,7 N.m - pentru borne cu șurub; Circuit de semnalizare: 1,7 N.m - pentru borne cu șurub
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 60 °C fără reducere a puterii conform IEC 60947-4-1, -20 până la 70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60…80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
