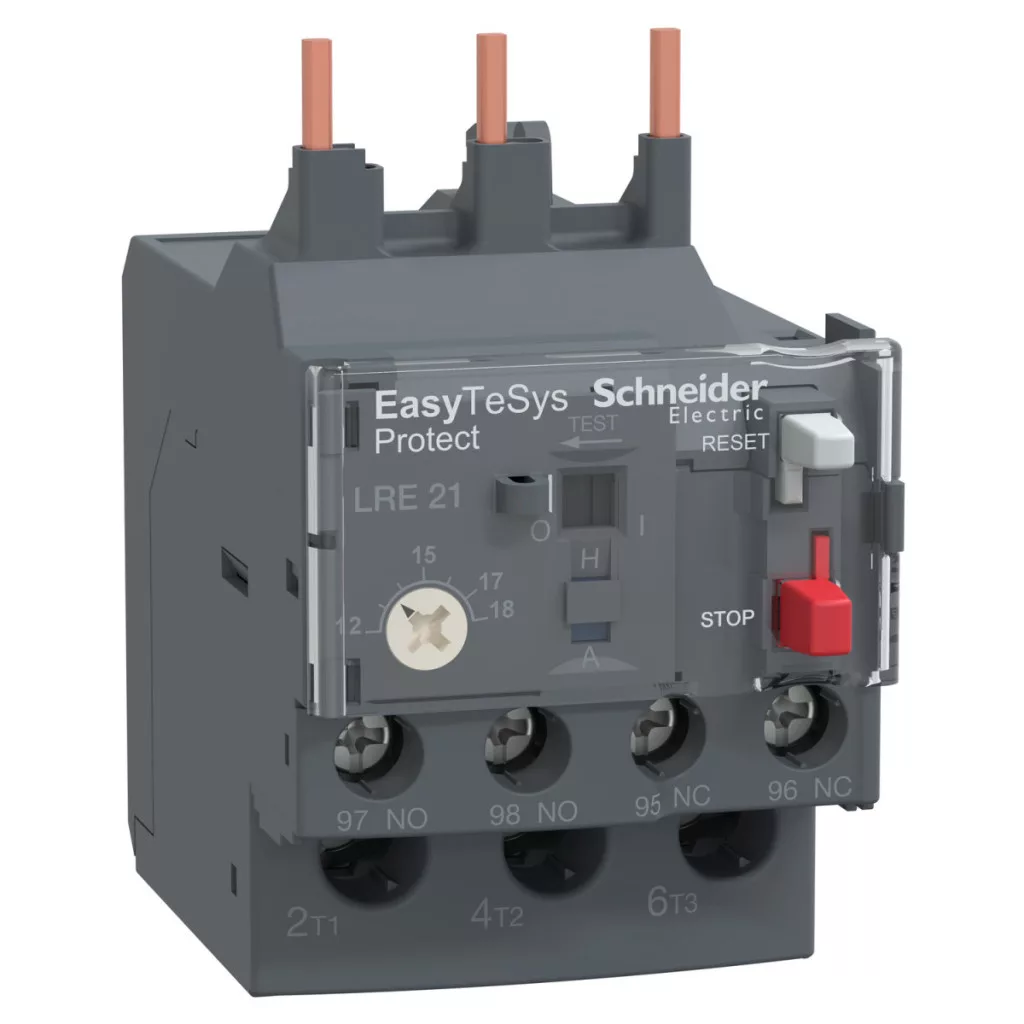

Schneider Electric Easy TeSys Protect LRE21 este un releu termic diferențial de suprasarcină, conceput special pentru contactorii de tip LC1E18-38. Acest dispozitiv compact, de culoare gri (RAL 7011), oferă o soluție remarcabilă în domeniul protecției motoarelor, în special pentru echipamentele care funcționează în intervalul 12-18 A. Modelul LRE21 are clasificarea Clasa 10A conform standardului IEC 60947-4-1, ceea ce asigură un timp de reacție adecvat în situații de suprasarcină. Sensibilitatea la întreruperea de fază este remarcabilă: conform standardului IEC 60947-4-1, curentul de declanșare este de 130% din Ir pe două faze, în timp ce a treia fază are valoarea 0. Pragul de declanșare al releului este de 1,14 ± 0,06 Ir, tot conform prevederilor standardului IEC 60947-4-1. Din punct de vedere al parametrilor tehnici, LRE21 poate fi utilizat la o tensiune de funcționare de maximum 690 V c.a., la o frecvență de rețea de 50-60 Hz. Configurația contactelor auxiliare este 1 NO + 1 NC, iar curentul termic al circuitului de semnalizare, măsurat în aer liber convențional, este de 5 A. Tensiunea de izolație a dispozitivului este de 690 V conform IEC 60947-4-1, iar tensiunea nominală de impuls este de 6 kV. Valoarea recomandată a siguranței pentru circuitul de curent puternic este de 35 A gG sau 20 A aM, în timp ce pentru circuitul de semnalizare este de 5 A gG. Pe panoul de comandă se găsesc butoane roșii de oprire și verzi de resetare, precum și un indicator de declanșare. În ceea ce privește robustețea mecanică, LRE21 rezistă la șocuri cu o forță de 6 Gn și o durată de 11 ms, conform IEC 60068-2-7, precum și la vibrații cu o intensitate de 3 GN, conform standardului IEC 60068-2-6. Produsul poate fi utilizat fără restricții la temperaturi ambientale cuprinse între -20 și 60 °C, iar între -20 și 70 °C cu o reducere a performanței. Intervalul de temperatură de depozitare este cuprins între -60 și 80 °C. Nivelul de protecție IP este IP20, conform IEC 60529. În ceea ce privește conexiunile, circuitul de curent puternic este prevăzut cu borne cu șurub, care acceptă cabluri flexibile de 1,5-6 mm², cabluri flexibile cu capete de mufă de 1-4 mm² și cabluri rigide de 1-6 mm². Clemele cu șurub ale circuitului de semnal sunt potrivite pentru cabluri de 1-2,5 mm². Cuplul de strângere recomandat este de 1,7 Nm în ambele cazuri. Dimensiunile dispozitivului sunt: 44,5 mm înălțime, 45 mm lățime și 70 mm adâncime, iar greutatea netă este de 0,13 kg.
Schneider Electric Easypact TVS - LRE21 - releu de protecție termică 12...18A date tehnice
Caracteristici principale
Gama de produse: Easy TeSys
Linia de produse: Easy TeSys Protect
Tipul produsului: Relé termic diferențial de suprasarcină
Abreviere: LRE
Aplicație: Protecția motorului
Sensibilitate la întreruperea de fază: Curent de declanșare 130% Ir pe două faze, a treia la valoarea 0 (conform IEC 60947-4-1)
Culoare: Gri (RAL 7011)
Date tehnice
Compatibilitate: LC1E18...38
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Mod de montare: Sub contactor, pe placă de montare sau pe șină cu accesorii speciale
Clasa de suprasarcină: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Semnalizator de declanșare a releului
Interval de declanșare termică: 12...18 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Șoc: 6 Gn până la 11 ms (IEC 60068-2-7) și vibrații: 3 GN (IEC 60068-2-6)
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V CA
Evaluarea siguranței: 35 A gG pentru circuitul de putere, 20 A aM pentru circuitul de putere, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls: 6 kV
Semnalizare locală: Indicator de declanșare
Tip de comandă: Butoane de oprire roșu și resetare verde
Compensare de temperatură: -20...60 °C
Conexiuni
Circuit de curent puternic: Cleme cu șurub pentru cabluri flexibile de 1,5...6 mm², 1...4 mm² cablu flexibil cu capete izolate, 1...6 mm² cablu rigid
Circuit de semnal: Terminale cu șurub pentru cablu flexibil de 1...2,5 mm², cablu flexibil cu capete izolate sau cablu rigid
Cuplu de strângere recomandat: 1,7 N.m pentru bornele circuitului de putere și de semnal
Caracteristici fizice
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura mediului de funcționare: -20...60 °C fără reducerea puterii, -20...70 °C cu reducerea puterii
Temperatura mediului de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
