Releul de protecție termică diferențială Schneider Electric LRE22, parte a familiei de produse Easy TeSys Protect, este una dintre componentele cheie ale soluțiilor fiabile de protecție a motoarelor. Acest dispozitiv este special conceput pentru a proteja motoarele care funcționează în intervalul 16-24 A și este pe deplin compatibil cu contactele LC1E25...38. Protecția termică la suprasarcină de clasa 10A asigură o protecție eficientă a motoarelor împotriva supraîncălzirii și suprasarcinii, în timp ce detectarea pierderii de fază oferă siguranță suplimentară în cazul unei sarcini asimetrice. O caracteristică specială a releului Schneider Electric LRE22 este sensibilitatea sa la pierderea de fază, care, în conformitate cu standardul IEC 60947-4-1, declanșează protecția la 130% din curentul nominal în cazul unei sarcini bifazate, în timp ce nu există sarcină pe a treia fază. Principala aplicație a releului este protejarea motoarelor împotriva suprasolicitării, care poate fi adaptată în mod flexibil la aplicația specifică cu gama sa reglabilă de 16-24A. Pragul de declanșare este de 1,14 ori curentul nominal, cu o toleranță de ±0,06, în conformitate cu standardul IEC 60947-4-1. Dispozitivul oferă robustețe mecanică în conformitate cu cerințele mediului industrial: rezistă la șocuri de 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Releul LRE22 are 1 contact auxiliar NO + 1 contact auxiliar NC, ceea ce permite semnalizarea de la distanță a stării dispozitivului sau integrarea în procesele de control. Curentul termic convențional al circuitului de semnalizare este de 5 A, iar tensiunea nominală maximă de funcționare a contactelor de semnalizare este de 690 V c.a. Dispozitivul are un indicator de funcționare (indicator de declanșare) și butoane roșii de oprire și verzi de resetare pentru o operare ușoară. Releul LRE22 poate fi utilizat într-un interval larg de temperaturi de funcționare: între -20 și 60 °C la sarcină maximă și între -20 și70 °C la sarcină redusă. De asemenea, poate fi depozitat între -60...80 °C. Dispozitivul are un grad de protecție IP20 conform IEC 60529, care oferă o protecție adecvată în medii industriale. Releul acceptă diverse opțiuni de montare: poate fi montat direct sub contactor, pe o placă de montare sau pe o șină folosind accesorii speciale. În ceea ce privește cablarea, atât conexiunile circuitului de alimentare, cât și cele ale circuitului de semnal au terminale cu șurub care acceptă secțiuni transversale și rigidități diferite ale cablurilor. Cablurile flexibile sau rigide cu o secțiune transversală de 2,5 până la 10 mm² sau cablurile flexibile cu o secțiune transversală de 1,5 până la 6 mm² cu racorduri de capăt pot fi conectate la circuitul de alimentare. Pentru circuitul de semnal pot fi utilizate cabluri cu o secțiune transversală de 1...2,5 mm². Cuplul de strângere recomandat pentru bornele cu șurub ale circuitului de alimentare este de 2,5 Nm, iar pentru bornele cu șurub ale circuitului de semnal este de 1,7 Nm.

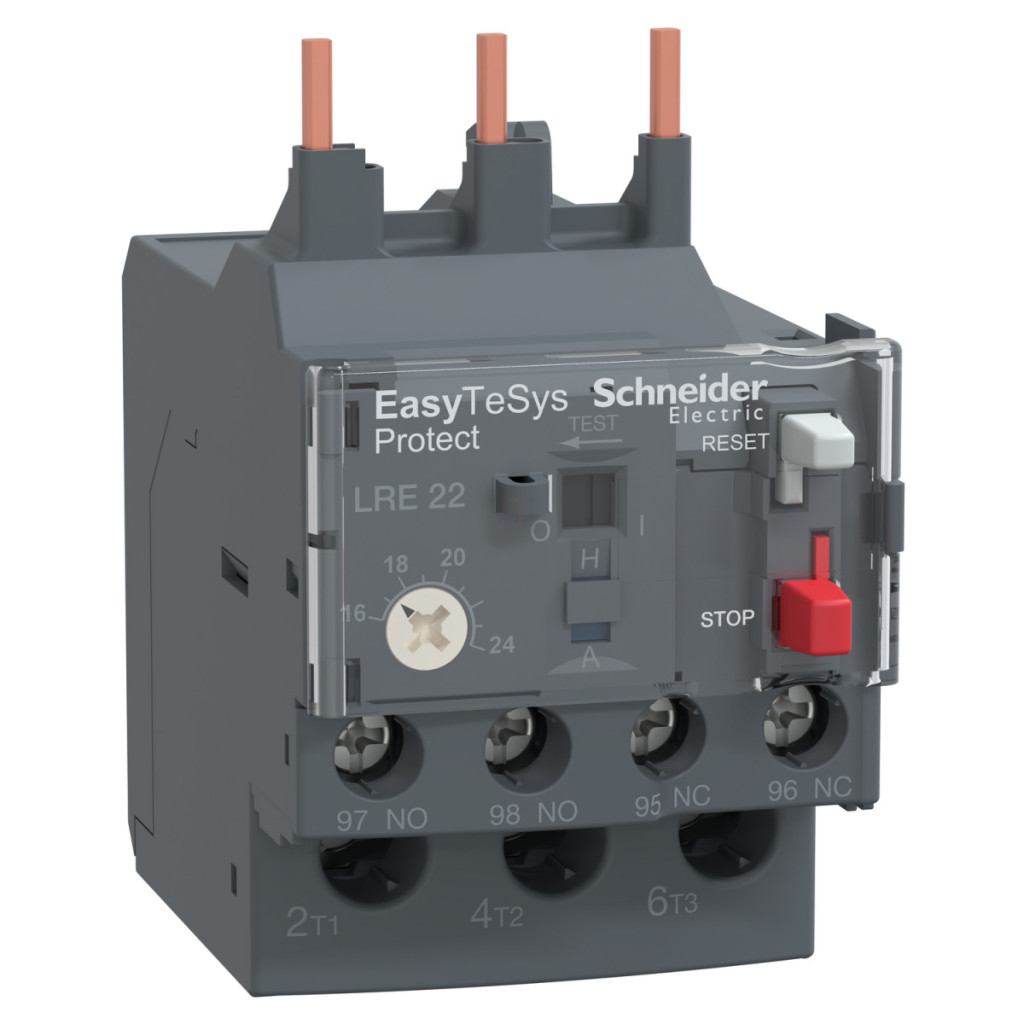

Schneider Electric Easypact TVS - LRE22 - Releu de protecție termică 16...24A Date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Denumirea familiei de produse: Easy TeSys Protect
Tipul produsului sau componentului: Releu de protecție termică diferențială împotriva suprasarcinilor
Denumirea scurtă a dispozitivului: LRE
Aplicația releului:Protecție motor
Sensibilitate la defect de fază: Curentul de declanșare este de 130% din curentul nominal pe două faze, fără sarcină pe a treia fază, în conformitate cu IEC 60947-4-1
Culoare: Gri (RAL 7011)
Accesorii
Compatibilitate produs: LC1E25...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă de montare cu accesorii speciale, pe șină cu accesorii speciale
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 16...24 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7; Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Putere nominală a siguranței asociate: 50 A pentru circuitul de alimentare gG; 25 A pentru circuitul de alimentare aM; 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20…60 °C Conexiuni - borne Circuit de semnalizare: Borne cu șurub 2 x 1...2,5 mm² - cablu flexibil cu sau fără capăt, sau cablu solid Circuit de alimentare: Borne cu șurub 1 x 2,5...10 mm² - cablu flexibil fără capăt sau cablu solid Terminale cu șurub 1 x 2,5...10 mm² - cu sau fără capăt de cablu flexibil sau cablu solid; 1 x 1,5...6 mm² - cu capăt de cablu flexibil
Cuplu de strângere recomandat: Circuit de alimentare: 2,5 Nm; Circuit de semnal: 1,7 N·m
Dimensiuni
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări produs: IEC, CCC, EAC
Grad de protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1; -20...70 °C cu reducere a puterii
Temperatură ambiantă de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
