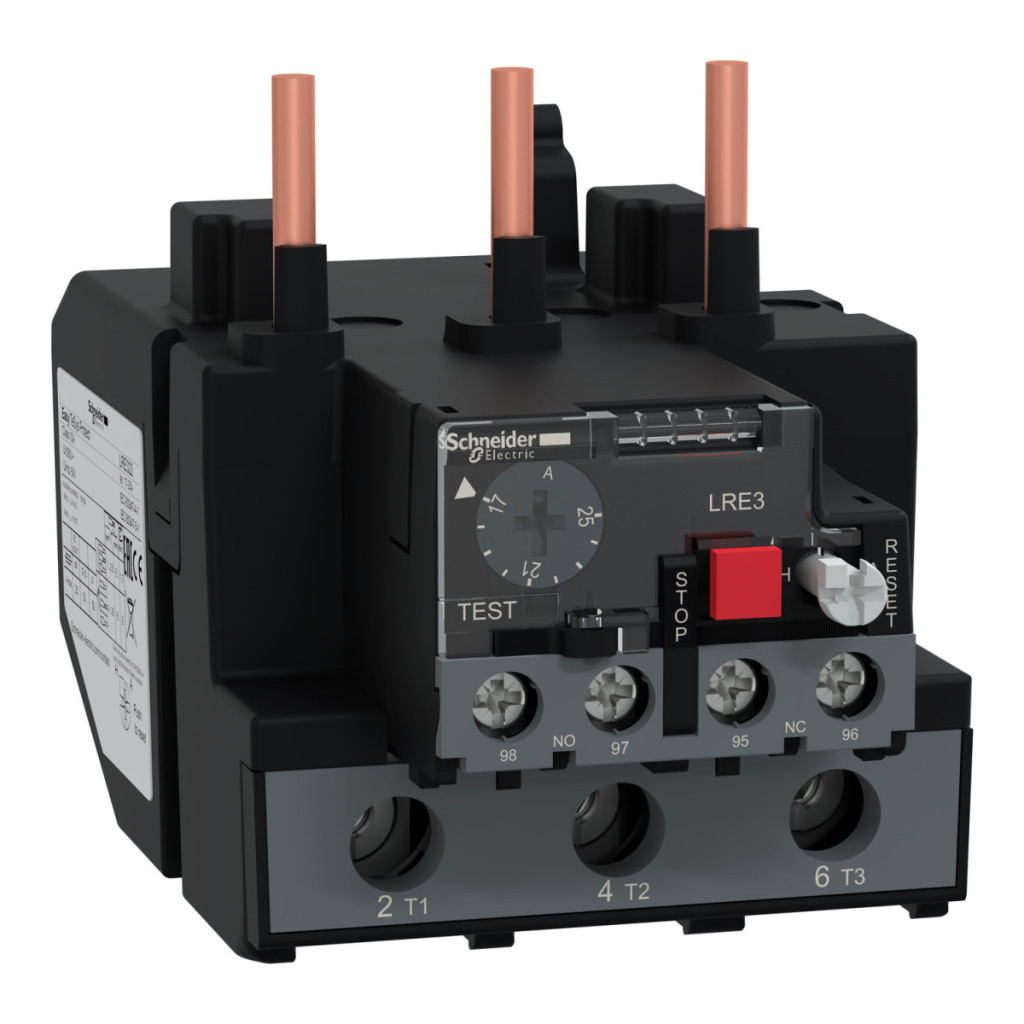

Releul de protecție termică diferențială Schneider Electric Easy TeSys Protect LRE322 oferă o soluție profesională pentru aplicații de protecție a motoarelor. Acest dispozitiv compact este compatibil cu contactoarele LC1E40-95, fiind alegerea ideală pentru mediile industriale în care este necesară o protecție fiabilă a motoarelor împotriva suprasarcinii, defectării fazelor sau altor defecțiuni. Releul este reglabil în intervalul 17-25 A și aparține clasei de protecție 10A conform IEC 60947-4-1. O caracteristică specială este sensibilitatea sa la pierderea de fază, care se declanșează la 130% din curentul Ir în două faze, în timp ce a treia fază este la 0. Pragul de declanșare este de 1,14 +/- 0,06 Ir în conformitate cu IEC 60947-4-1, ceea ce asigură o protecție precisă și fiabilă. Releul este echipat cu compensare de temperatură între -20 °C și +60 °C, astfel încât funcționează cu precizie chiar și în condiții de mediu extreme. Releul de protecție termică LRE322 oferă o robustețe mecanică remarcabilă: poate rezista la șocuri de 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Releul are 1 contact auxiliar NO + 1 NC, ceea ce permite o utilizare flexibilă. Curentul termic convențional al circuitului de semnalizare măsurat în aer liber este de 5 A, în timp ce tensiunea nominală de izolare este de 690 V conform IEC 60947-4-1. Tensiunea nominală de impuls este de 6 kV, ceea ce oferă o protecție suplimentară împotriva supratensiunii. Comenzile includ un buton roșu pentru oprire și un buton verde pentru resetare, iar dispozitivul are, de asemenea, un indicator de declanșare pentru monitorizarea ușoară a stării. Releul de protecție termică Schneider Electric LRE322 poate fi instalat în mai multe moduri: sub un contactor, pe un panou sau pe o șină cu accesorii speciale. Conectorii dispozitivului sunt proiectați ca terminale cu șurub pentru două cabluri cu secțiune transversală de 1-2,5 mm² (flexibile sau solide) pentru circuitul de semnal, în timp ce circuitul de alimentare poate fi conectat cu un cablu cu secțiune transversală de 4-35 mm². Cuplul de strângere recomandat este de 9 Nm pentru circuitul de alimentare și de 1,7 Nm pentru circuitul de semnal. Releul are o înălțime de 54 mm, o lățime de 70 mm și o adâncime de 113 mm, cu o frecvență de rețea de 50-60 Hz, și poate fi utilizat pentru rețele de tip CA.
Schneider Electric Easypact TVS - LRE322 - Releu de protecție termică 17...25A Date tehnice
Caracteristici generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului sau al componentei: Releu de protecție termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la pierderea de fază: Curent de declanșare 130% din Ir pe două faze, a treia fază la 0, în conformitate cu IEC 60947-4-1
Informații suplimentare
Compatibilitate produs: LC1E40...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Suport de montare: Sub contactor, pe tablă cu accesorii speciale, pe șină cu accesorii speciale
Clasa de protecție termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 17...25 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn pentru 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valoarea nominală a siguranței asociate: 50 A pentru circuitul de alimentare gG, 25 A pentru circuitul de alimentare aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolare: 690 V conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu pentru oprire, Buton verde pentru resetare
Compensare temperatură: -20...60 °C Conexiuni și dimensiuni Conexiuni - terminale: Circuit indicator: terminale cu șurub 2 x 1...2,5 mm² (cablu flexibil sau solid), Circuit de alimentare: borne cu șurub 1 x 4...35 mm² (cablu flexibil sau solid)
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m, Circuit de semnal: 1,7 N.m
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Condiții de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări de produs: IEC, CCC, EAC
Manipulare protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -20...60 °C fără reducere conform IEC 60947-4-1, -20...70 °C cu reducere
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
