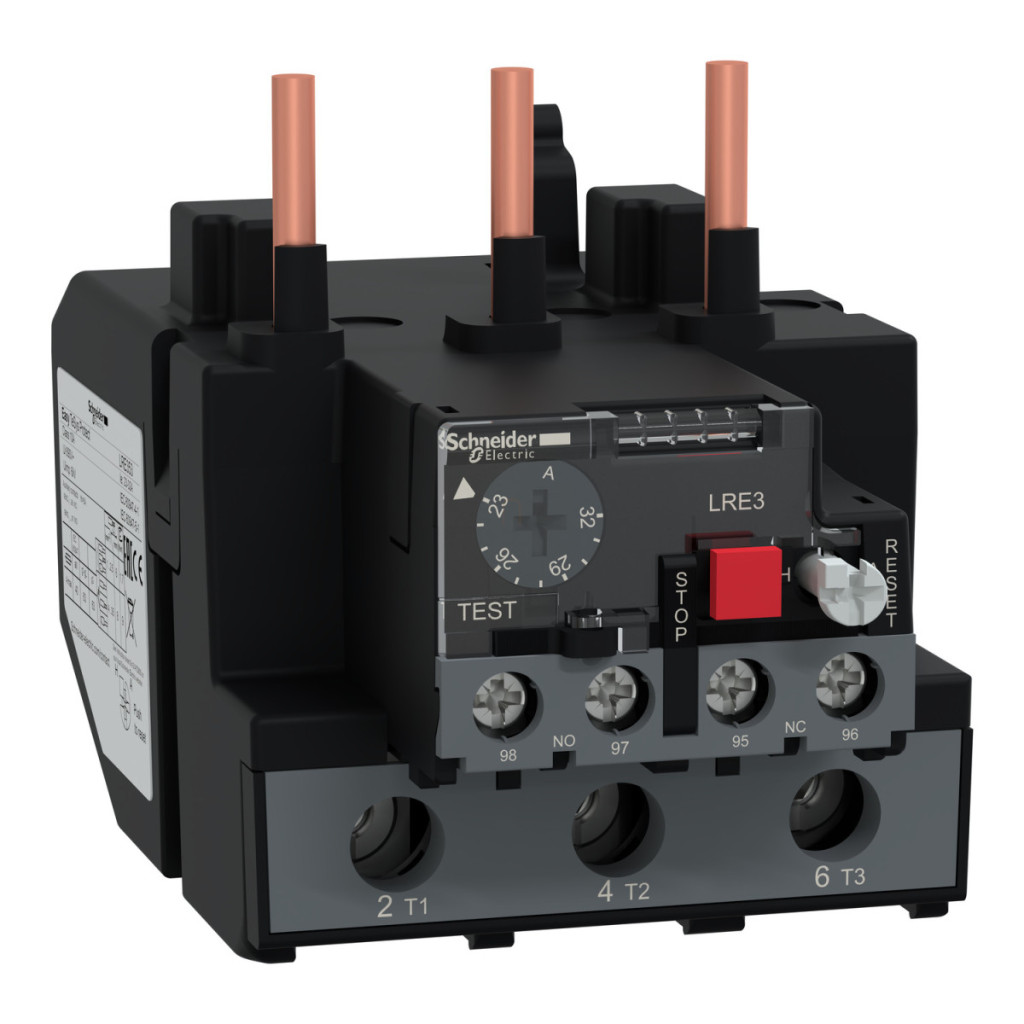

Releul termic diferențial Schneider Electric Easy TeSys Protect LRE353 este soluția ideală pentru aplicații de protecție a motoarelor, în special atunci când este utilizat împreună cu contactori LC1E40-95. Acest dispozitiv de protecție la suprasarcină de clasa 10A oferă protecție fiabilă pentru motoarele electrice în intervalul de curent 23-32A. Releul LRE353 oferă funcții sofisticate de protecție, inclusiv detectarea pierderii de fază, care se declanșează la 130% din curentul nominal în cazul a două faze, în conformitate cu standardul IEC 60947-4-1. Pragul de declanșare al releului este de 1,14 ± 0,06 Ir, în conformitate cu IEC 60947-4-1. Compensarea temperaturii între -20 °C și +60 °C asigură funcționarea corespunzătoare chiar și în condiții de mediu variabile. Dispozitivul are o clasă de suprasarcină de clasa 10A conform IEC 60947-4-1, ceea ce garantează o protecție adecvată în caz de suprasarcină. Produsul are o robustețe mecanică excelentă, rezistând la impacturi de 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Funcțiile de semnalizare includ un indicator de declanșare a releului și o setare de protecție termică. Comenzile includ un buton roșu de oprire și un buton verde de resetare, care fac dispozitivul ușor de utilizat. Dispozitivul are o configurație de contact auxiliar de 1 NO + 1 NC, iar circuitul de semnal are un curent termic convențional de 5A în aer liber. Releul LRE353 oferă opțiuni versatile de montare: poate fi montat direct sub un contactor, pe o placă sau pe o șină cu accesorii specifice. Dispozitivul are o tensiune nominală de izolare de 690 V conform IEC 60947-4-1 și o tensiune nominală de impuls de 6 kV. Produsul are o tensiune maximă de funcționare de 690 V c.a. și o frecvență de rețea de 50-60 Hz. În ceea ce privește conexiunile și bornele, sunt disponibile borne cu șurub pentru circuitul de semnalizare pentru fire cu o secțiune transversală de 1-2,5 mm², în timp ce bornele cu șurub pentru fire cu o secțiune transversală de 4-35 mm² pot fi utilizate pentru circuitul de alimentare. Cuplul de strângere recomandat pentru dispozitiv este de 9 N.m pentru circuitul de alimentare și 1,7 N.m pentru circuitul de semnalizare. Releul Schneider Electric LRE353 are dimensiuni compacte: înălțime 54 mm, lățime 70 mm, adâncime 113 mm. Produsul este fabricat în conformitate cu standardele IEC 60947-5-1 și IEC 60947-4-1 și are certificări IEC, CCC și EAC. Nivelul său de protecție este IP20 conform IEC 60529. Din punct de vedere al mediului, produsul poate fi utilizat la temperaturi cuprinse între -20 °C și +60 °C fără nicio reducere a performanței, între -20 °C și +70 °C cu o reducere a performanței în conformitate cu IEC 60947-4-1, iar intervalul de temperatură de depozitare este cuprins între -60 °C și +80 °C.
Schneider Electric Easypact TVS - LRE353 - Releu de protecție termică 23...32A Date tehnice
Caracteristici cheie
Familia de produse: Easy TeSys
Familia de produse în detaliu: Easy TeSys Protect
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir la două faze, a treia la 0 conform IEC 60947-4-1
Informații suplimentare
Compatibilitate produs: LC1E40...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Opțiuni de montare: Sub contactor, pe panou cu accesorii speciale, pe șină cu accesorii speciale
Clasă declanșare termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 23...32 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V c.a.
Putere nominală a siguranței corespunzătoare: 63 A pentru circuitul de alimentare gG, 40 A pentru circuitul de alimentare aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Indicații locale: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare temperatură: -20...60 °C
Conexiuni - borne
Circuit de semnalizare: borne cu șurub 2 1...2,5 mm² - fără capăt de cablu flexibil, borne cu șurub 2 1...2,5 mm² - cu capăt de cablu flexibil, borne cu șurub 2 1...2,5 mm² - fără capăt de cablu rigid
Circuit de alimentare: borne cu șurub 1 4...35 mm² - fără capăt de cablu flexibil, terminale cu șurub 1 4...35 mm² - cu capăt de cablu flexibil, terminale cu șurub 1 4...35 mm² - fără capăt de cablu rigid
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m - cu terminale cu șurub, Circuit de semnal: 1,7 N.m - cu terminale cu șurub
Dimensiuni
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări produs: IEC, CCC, EAC
Nivel de protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatură ambiantă de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
