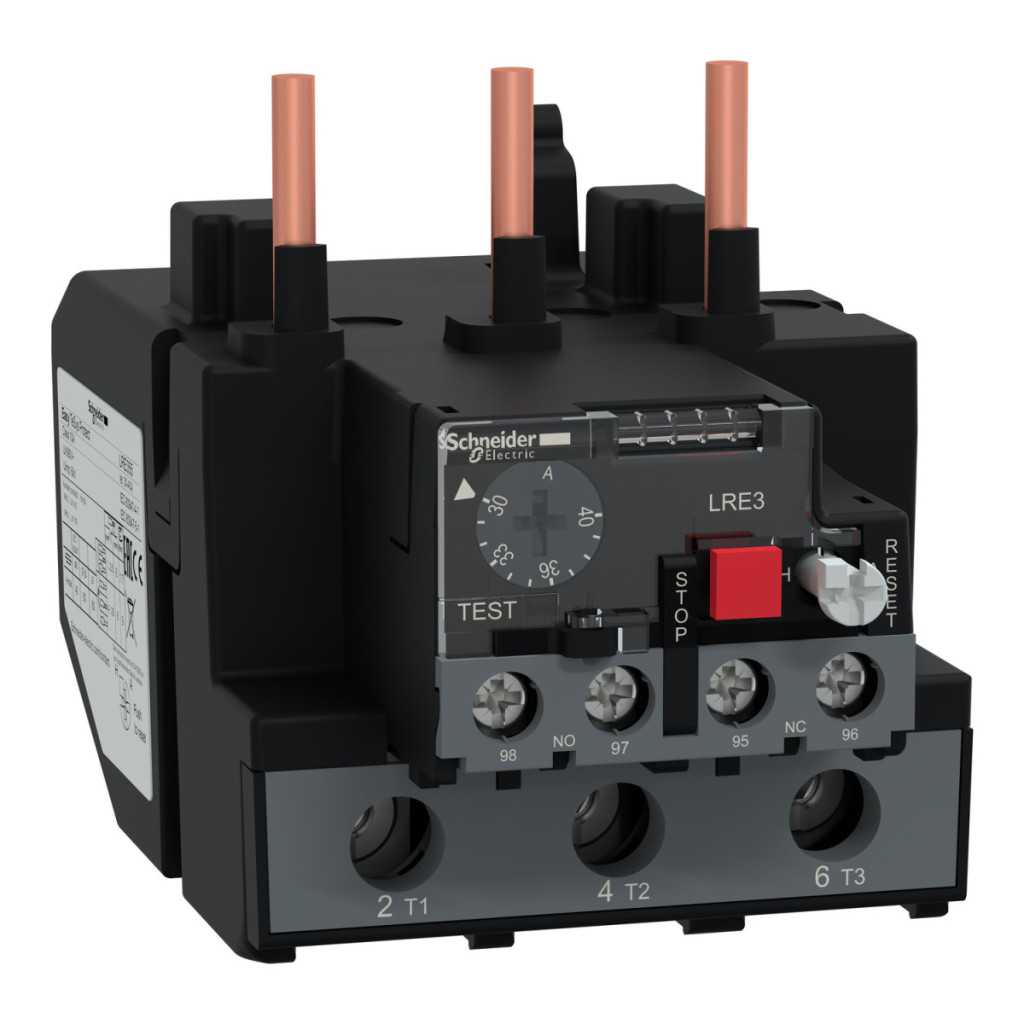

Releul termic diferențial Schneider Electric Easy TeSys Protect LRE355 este o soluție profesională pentru protecția motoarelor, care se integrează perfect în sistemele de automatizare industrială. Acest dispozitiv de clasa 10A, care funcționează în intervalul 30-40A, a fost dezvoltat special pentru contactoare LC1E40-95, asigurând o integrare perfectă. Releul termic LRE355 oferă o protecție excelentă pentru motoarele de curent alternativ împotriva suprasolicitării, defectării fazelor, timpilor lungi de pornire și condițiilor de blocare a rotorului. Sensibilitatea la defect de fază funcționează în conformitate cu IEC 60947-4-1, unde curentul de declanșare pe două faze este de 130% din Ir, în timp ce a treia fază poate fi 0. Pragul de declanșare este de 1,14 ± 0,06 Ir, tot în conformitate cu IEC 60947-4-1. Releul de declanșare termică are o compensare a temperaturii ambientale de la -20 la 60 °C, asigurând o funcționare fiabilă într-un interval larg de temperaturi de funcționare. Releul Schneider Electric LRE355 oferă opțiuni versatile de montare: poate fi montat direct sub contactor, dar poate fi montat și pe o placă sau șină cu accesorii speciale. Dispozitivul are 1 contact auxiliar NO + 1 NC, care asigură un curent convențional de 5 A în aer liber pentru circuitele de semnalizare. Releul are o tensiune maximă de funcționare de 690 V c.a., o tensiune de izolație de 690 V și o tensiune nominală de impuls de 6 kV, conform IEC 60947-4-1. Produsul are o robustețe mecanică remarcabilă: are o rezistență la șocuri de 6 Gn pentru 11 ms conform IEC 60068-2-7 și o rezistență la vibrații de 3 GN conform IEC 60068-2-6. Releul este ușor de utilizat datorită butoanelor roșii de oprire și verzi de resetare și are, de asemenea, o funcție de indicator de declanșare pentru detectarea rapidă a defectelor. Pentru protejarea circuitului de alimentare se recomandă o siguranță de 40 A aM sau 100 A gG, iar pentru circuitele de semnal se recomandă o siguranță de 5 A gG. Dispozitivul are dimensiuni compacte: 54 mm înălțime, 70 mm lățime și 113 mm adâncime, ceea ce îl face ușor de integrat în sistemele electrice existente.
Schneider Electric Easypact TVS - LRE355 date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Denumirea familiei de produse: Easy TeSys Protect
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la defect de fază: Curent de declanșare 130% din Ir pe două faze, a treia fază la 0, în conformitate cu IEC 60947-4-1
Caracteristici suplimentare
Compatibilitate produs: LC1E40...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Suport de montare: Sub contactor, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Clasă de declanșare termică: Clasa 10A în conformitate cu IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de protecție termică: 30...40 A
Prag de declanșare: 1,14 +/- 0,06 Ir în conformitate cu IEC 60947-4-1
Robustețe mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valoarea nominală a siguranței corespunzătoare: 40 A pentru circuitul de alimentare aM, 100 A pentru circuitul de alimentare gG, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolare: 690 V conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare temperatură: -20...60 °C
Conexiuni - conectori
Circuit de semnalizare: borne cu șurub 2 x 1...2,5 mm² - rigiditate cablu: fără papuci flexibili, borne cu șurub 2 x 1...2,5 mm² - rigiditate cablu: cu cablu flexibil, borne cu șurub 2 x 1...2,5 mm² - rigiditate cablu: fără cablu rigid
Circuit de alimentare: borne cu șurub 1 x 4...35 mm² - rigiditate cablu: fără cablu flexibil, borne cu șurub 1 x 4...35 mm² - rigiditate cablu: cu cablu flexibil, borne cu șurub 1 x 4...35 mm² - rigiditate cablu: fără miez solid al cablului
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m - pe borne cu șurub, Circuit de semnal: 1,7 N.m - pe borne cu șurub
Dimensiuni
Înălțime: 54 mm
Lățime:70 mm
Adâncime: 113 mm
Greutate netă: 0,47 kg
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări ale produsului: IEC, CCC, EAC
Grad de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere conform IEC 60947-4-1, -20...70 °C cu reducere
Temperatură ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
