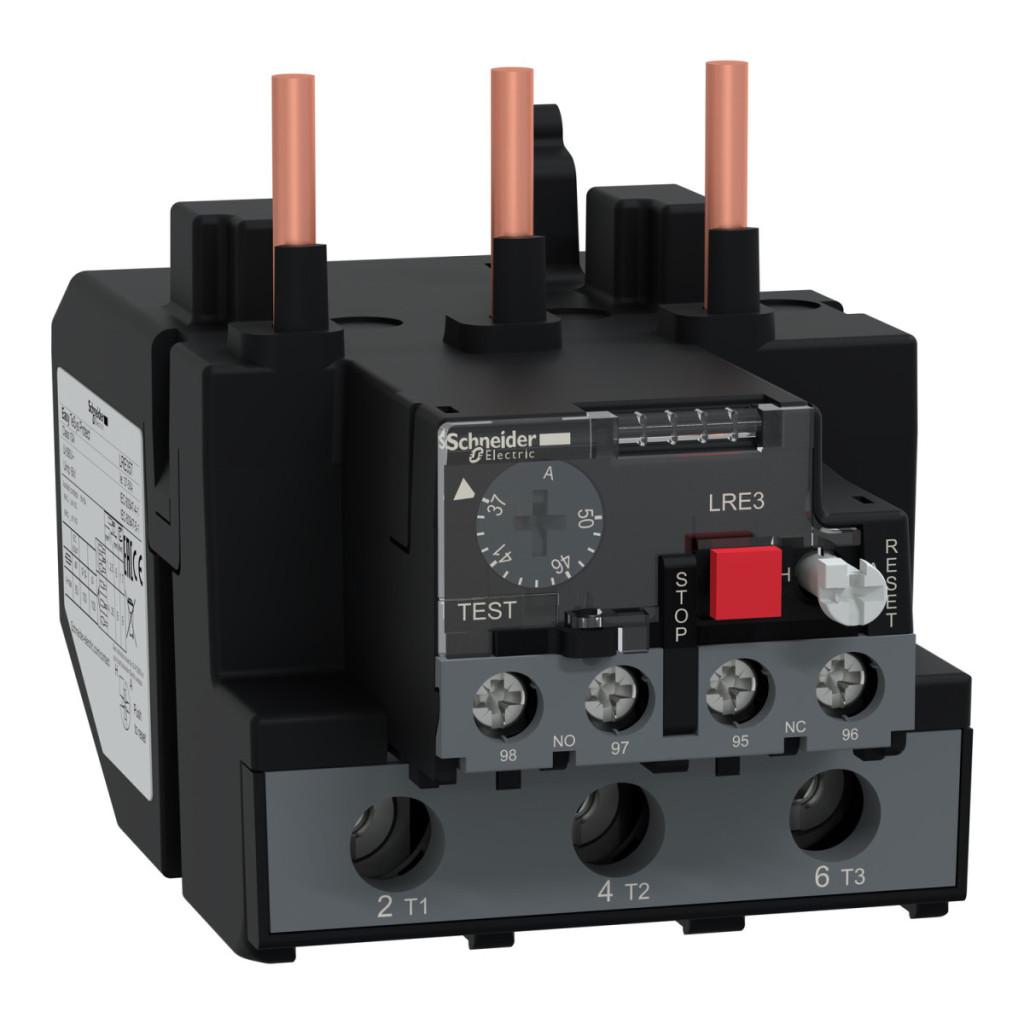

Releul de protecție termică Schneider Electric Easy TeSys Protect LRE357 este un dispozitiv de protecție termică diferențială de înaltă calitate, conceput special pentru contactoare de tip LC1E50-95. Acest releu poate fi utilizat în intervalul de curent 37-50 A și aparține clasei de protecție 10 A conform IEC 60947-4-1, fiind deosebit de potrivit pentru aplicații de protecție a motoarelor. Releul de protecție termică LRE357 oferă o protecție remarcabilă împotriva suprasarcinii, pierderii de fază, timpilor lungi de pornire și blocării prelungite a rotorului. Protecția împotriva pierderii de fază funcționează în conformitate cu IEC 60947-4-1, unde curentul de declanșare este de 130% din Ir pentru două faze, în timp ce a treia fază este la 0. Intervalul de reglare a protecției termice este reglabil între 37-50 A, cu un prag de declanșare de 1,14 ±0,06 Ir conform IEC 60947-4-1. Dispozitivul poate fi utilizat într-un interval de temperatură de la -20 °C la +60 °C cu compensare de temperatură, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Releul Easy TeSys Protect LRE357 poate fi montat în diverse moduri: poate fi montat direct sub contactor sau poate fi montat pe o placă sau șină folosind accesorii speciale. Dispozitivul este extrem de robust, cu o rezistență la impact de 6 Gn pentru până la 11 ms conform IEC 60068-2-7 și o rezistență la vibrații de 3 GN conform IEC 60068-2-6. Funcțiile de semnalizare includ un indicator de declanșare a releului, care oferă feedback vizual imediat cu privire la funcționarea protecției. Comenzile includ butoane roșii de oprire și verzi de resetare, care fac dispozitivul ușor de utilizat. Configurația contactului auxiliar este 1 NO + 1 NC (un contact de deschidere și unul de închidere), cu un curent termic convențional în aer liber de 5 A în circuitul de semnalizare. Tensiunea nominală de funcționare este de până la 690 V c.a., siguranțele corespunzătoare sunt 100 A gG sau 63 A aM pentru circuitul de alimentare și 5 A gG pentru circuitul de semnalizare. Tensiunea nominală de izolație este de 690 V, rezistența la tensiune de impuls este de 6 kV conform IEC 60947-4-1. Conectarea se realizează cu borne cu șurub, cu o secțiune transversală a cablului de 4-35 mm² în circuitul de alimentare și 1-2,5 mm² în circuitul de semnalizare. Cuplul de strângere recomandat pentru circuitul de alimentare este de 9 Nm, iar pentru circuitul de semnalizare este de 1,7 Nm. Dimensiunile releului de protecție termică Schneider Electric Easy TeSys Protect LRE357 asigură un design compact: înălțime 54 mm, lățime 70 mm, adâncime 113 mm. Aceste caracteristici și funcții de protecție remarcabile fac din releul LRE357 alegerea ideală pentru aplicații industriale de protecție a motoarelor, unde fiabilitatea și funcționarea precisă sunt cerințe esențiale.
Schneider Electric Easypact TVS - LRE357 date tehnice
Date generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de protecție termică diferențială împotriva suprasarcinilor
Denumirea scurtă a produsului: LRE
Aplicație: Protecție motor
Sensibilitate la defect de fază: Curent de declanșare 130% din Ir pe două faze, a treia la 0 (conform IEC 60947-4-1)
Compatibilitate și caracteristici tehnice
Produse compatibile: LC1E50...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă (cu accesorii speciale), pe șină (cu accesorii speciale)
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 37...50 A
Prag de declanșare: 1,14 ±0,06 Ir conform IEC 60947-4-1
Proprietăți mecanice și electrice
Robustețe mecanică: Impact: 6 Gn până la 11 ms (IEC 60068-2-7), Vibrații: 3 GN (IEC 60068-2-6)
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A (circuit de semnalizare)
Tensiune nominală de funcționare: ≤ 690 V c.a.
Putere nominală a siguranței corespunzătoare: 100 A gG (circuit de alimentare), 63 A aM (circuit de alimentare), 5 A gG (circuit de semnalizare)
Tensiune nominală de izolare: 690 V (IEC 60947-4-1)
Tensiune nominală de impuls rezistentă: 6 kV
Conexiuni și comenzi
Semnalizare locală: Indicator de declanșare
Tip de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C
Conexiuni: Circuit de semnalizare: borne cu șurub 2 × 1...2,5 mm² (fir flexibil/solid), Circuit de alimentare: borne cu șurub 1 × 4...35 mm² (fir flexibil/solid)
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m, Circuit de semnalizare: 1,7 N.m
Caracteristici fizice
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Condiții de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Grad de protecție IP: IP20 (IEC 60529)
Temperatură ambiantă de funcționare: -20...60 °C (fără reducerea puterii nominale), -20...70 °C (cu reducere a puterii)
Temperatură ambiantă de depozitare: -60...80 °C
Rezistență la foc: 850 °C (IEC 60068-2-1)
Rigiditate dielectrică: 6 kV la 50 Hz (IEC 60255-5)
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV (IEC 60801-5)
