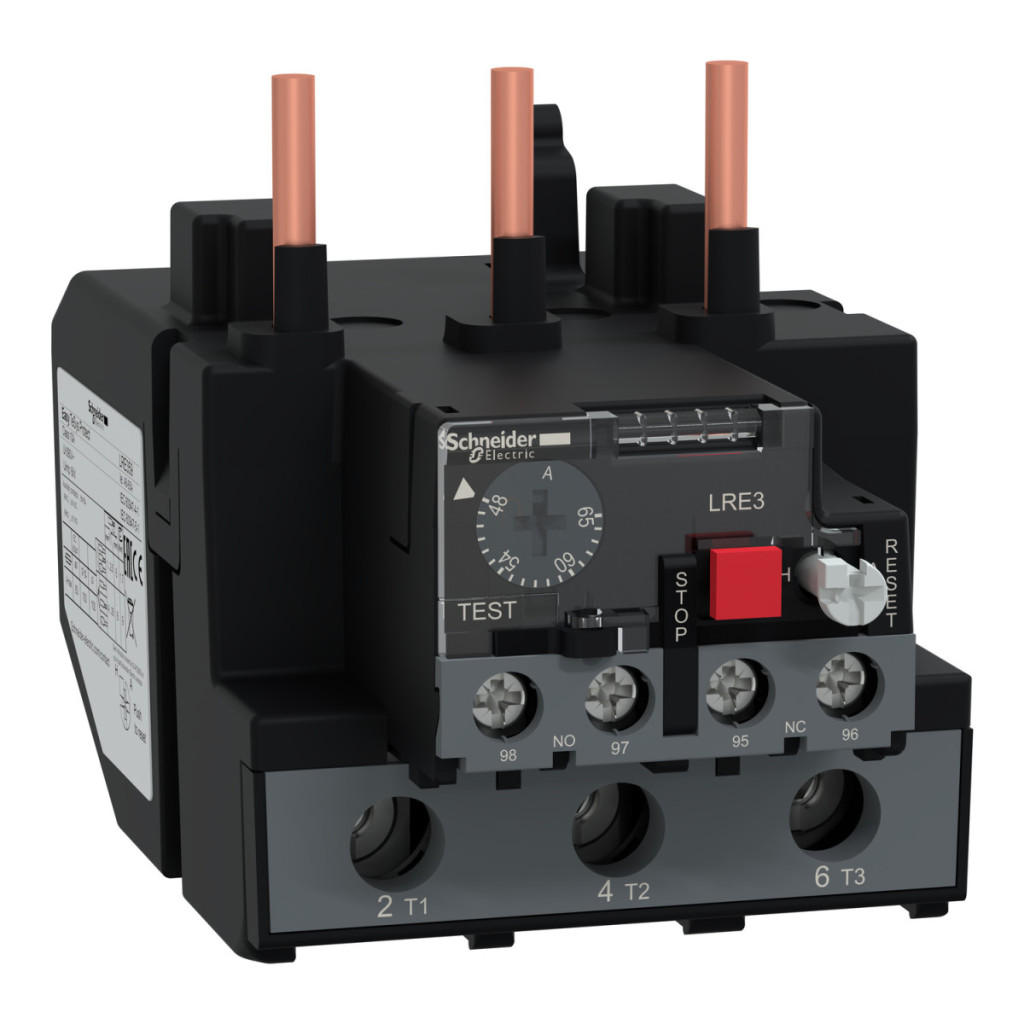

Releul de protecție termică Schneider Electric Easy TeSys Protect seria LRE359 este o soluție excelentă pentru protejarea motoarelor împotriva suprasarcinii în aplicații industriale. Acest releu diferențial de suprasarcină termică este reglabil în intervalul 48-65 A și este special conceput pentru a fi utilizat cu contactoare magnetice de tip LC1E65-95, asigurând o compatibilitate perfectă cu sistemele Schneider Electric. LRE359 este un dispozitiv de protecție termică de clasa 10A în conformitate cu IEC 60947-4-1, oferind o protecție excelentă pentru motoare împotriva suprasarcinii, defectării de fază și sarcinilor asimetrice. Sensibilitatea produsului la defectarea de fază este deosebit de remarcabilă: curentul de declanșare este de 130% Ir pe două faze, în timp ce a treia fază este la 0. Această caracteristică este esențială pentru protecția motoarelor trifazate, deoarece fără detectarea defectării de fază, motorul ar putea fi grav avariat. Releul oferă o serie de opțiuni de instalare: poate fi montat direct sub contactor, dar poate fi montat și pe o placă sau șină cu accesorii speciale. De asemenea, este echipat cu o funcție care indică funcționarea sa, care indică vizual declanșarea releului cu un indicator roșu de declanșare și are un buton verde de resetare pentru resetare. Intervalul de protecție termică poate fi setat cu precizie între 48 și 65 A, cu un prag de declanșare de 1,14 ±0,06 Ir conform IEC 60947-4-1. Compensarea temperaturii între -20 °C și +60 °C asigură funcționarea fiabilă a protecției la diferite temperaturi ambientale. Robustețea sa mecanică este remarcabilă, după cum demonstrează rezistența la impact de 6 Gn pentru până la 11 ms, conform IEC 60068-2-7, și rezistența la vibrații de 3 GN, conform IEC 60068-2-6. Releul are o configurație de contact auxiliar 1 NO + 1 NC cu un curent termic nominal convențional de răcire cu aer liber de 5 A pentru circuitul de semnalizare. Produsul are o tensiune nominală de izolație de 690 V conform IEC 60947-4-1 și o tensiune nominală de rezistență la impulsuri de 6 kV. Valoarea recomandată a siguranței pentru circuitul de curent înalt este de 100 A gG sau 63 A aM, iar pentru circuitul de semnalizare este de 5 A gG. Conexiunile produsului sunt bine proiectate: circuitul de alimentare are terminale cu șurub pentru secțiuni transversale de cablu de 4-35 mm², în timp ce circuitul de semnal are terminale cu șurub pentru secțiuni transversale de cablu de 1-2,5 mm², care pot fi utilizate cu diferite tipuri de cabluri.
Schneider Electric Easypact TVS - LRE359 - Releu de protecție termică 48...65A Date tehnice
Caracteristici generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul de produs sau componentă: Releu diferențial de suprasarcină termică
Abrevierea dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la defect de fază: Curent de declanșare 130% Ir pe două faze, a treia fază la 0 conform IEC 60947-4-1
Informații suplimentare
Compatibilitate produs: LC1E65...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub comutator magnetic, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 48...65 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Parametri mecanici și electrici
Robustețe mecanică: Rezistență la impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Rezistență la vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional de răcire cu aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Putere nominală a siguranței corespunzătoare: 100 A gG pentru circuitele de alimentare, 63 A aM pentru circuitele de alimentare, 5 A gG pentru circuitele de semnalizare
Tensiune nominală de izolare: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici fizice și comenzi
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu pentru oprire, buton verde pentru resetare
Compensare temperatură: -20...60 °C
Conexiuni
Circuit de semnalizare: Terminale cu șurub 2 x 1...2,5 mm² - cablu flexibil fără capăt de cablu, cablu flexibil cu capăt de cablu, cablu solid fără capăt de cablu
Circuit de curent înalt: Terminale cu șurub 1 x 4...35 mm² - cablu flexibil fără papuc de cablu, cablu flexibil cu papuc de cablu, cablu solid fără papuc de cablu
Cuplu de strângere recomandat: Circuit de curent înalt: 9 N.m, Circuit de semnalizare: 1,7 N.m
Dimensiuni
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Condiții de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări de produs: IEC, CCC, EAC
Grad de protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5
