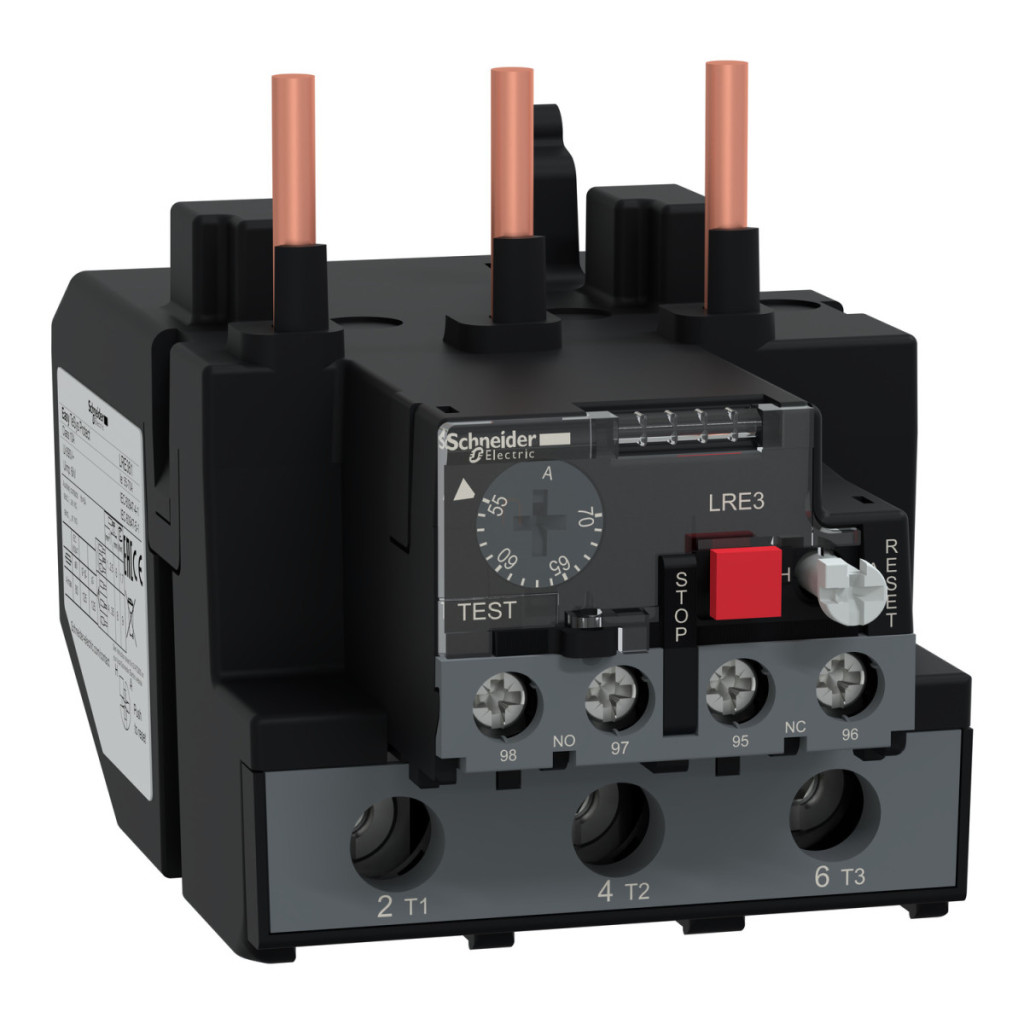

Releul diferențial termic de suprasarcină Schneider Electric Easy TeSys Protect LRE361 este una dintre cele mai fiabile soluții pentru protecția motoarelor, oferind siguranță și durabilitate excepționale în gama 55-70 A. Dispozitivul aparține clasei de protecție 10A în conformitate cu IEC 60947-4-1 și este special conceput pentru a fi utilizat cu contactoare LC1E80-95, asigurând o compatibilitate perfectă cu sistemul dvs. Releul de suprasarcină LRE361 detectează defecțiunile de fază și furnizează un curent de declanșare de 130% pe două faze și 0 pe a treia, în conformitate cu IEC 60947-4-1. Dispozitivul are un interval de reglare a protecției împotriva supraîncălzirii care poate fi ajustat între 55 și 70 A, precum și un prag de declanșare de 1,14 +/- 0,06 Ir, care asigură o protecție precisă și fiabilă. Dispozitivul dispune, de asemenea, de un indicator de declanșare a releului și de o funcție de control al temperaturii, care facilitează foarte mult utilizarea dispozitivului și monitorizarea funcționării sale corespunzătoare. Dispozitivul are o robustețe mecanică remarcabilă, rezistând la șocuri de 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Contactele auxiliare sunt configurate ca 1 NO + 1 NC, iar circuitul de semnalizare este un circuit termic convențional în aer liber cu un curent de 5 A. Dispozitivul are o tensiune nominală de funcționare de până la 690 V c.a., o tensiune nominală de izolare de 690 V în conformitate cu IEC 60947-4-1 și o tensiune nominală de rezistență la impulsuri de 6 kV. Siguranțele recomandate pentru circuitul de alimentare sunt 125 A gG sau 80 A aM, în timp ce pentru circuitul de semnalizare se recomandă 5 A gG. Releul Schneider Electric Easy TeSys Protect LRE361 poate fi instalat cu ușurință sub contactor, dar poate fi montat și pe o placă sau șină cu accesorii specifice. Controlul se face prin intermediul unui buton roșu de oprire și al unui buton verde de resetare, iar dispozitivul are compensare de temperatură între -20 și 60 °C. În ceea ce privește conexiunile releului, circuitul de semnal poate fi conectat cu două cabluri cu secțiune transversală de 1-2,5 mm² folosind terminale cu șurub, în timp ce circuitul de alimentare poate fi conectat cu un cablu cu secțiune transversală de 4-35 mm². Dispozitivul are dimensiuni compacte: înălțime 54 mm, lățime 70 mm, adâncime 113 mm.
Schneider Electric Easypact TVS - LRE361 date tehnice
Caracteristici de bază
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu diferențial termic de suprasarcină
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la defect de fază: Curent de declanșare 130% Ir pe două faze, 0 pe a treia (conform IEC 60947-4-1)
Informații suplimentare
Compatibilitate produs: LC1E80...95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă (cu accesorii speciale), pe șină (cu accesorii speciale)
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 55…70 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Rezistență mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber [Ith]: 5 A (circuit de semnalizare) Tensiune nominală de funcționare [Ue]: <= 690 V c.a. Valoare nominală a siguranței asociate: 125 A gG (circuit de putere), 80 A aM (circuit de semnalizare) 80 A aM (circuit de alimentare), 5 A gG (circuit de semnalizare)
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls [Uimp]: 6 kV
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu (oprire), buton verde (resetare)
Compensare temperatură: -20…60 °C Conexiuni - terminale Circuit de semnalizare: terminale cu șurub 2 x 1…2,5 mm² - cablu flexibil cu sau fără conexiune la capăt, cablu solid Circuit de alimentare: terminale cu șurub 1 x 4…35 mm² - cablu flexibil cu sau fără conexiune la capăt, cablu solid borne cu șurub 1 x 4…35 mm² - cu sau fără capăt de cablu flexibil, cablu solid
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m, Circuit de semnalizare: 1,7 N.m
Caracteristici fizice
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări de produs: IEC, CCC, EAC
Nivel de protecție (IP): IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 60 °C fără reducere a puterii, -20 până la 70 °C cu reducere a puterii
Temperatură de depozitare: -60…80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
