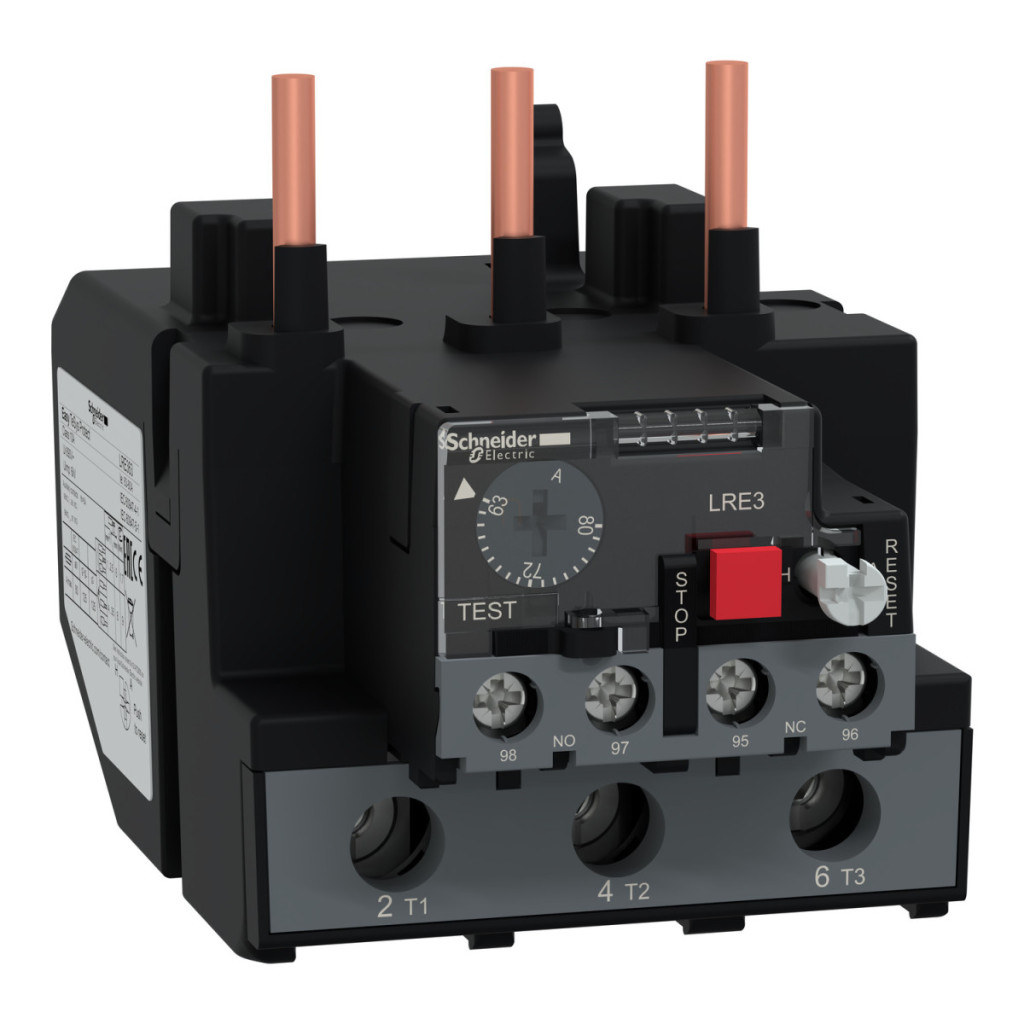

Schneider Electric Easypact TVS - LRE363 - releu de protecție termică 63...80A

Lățime: 90 mm

Lungime: 125 mm

Înălțime: 75 mm

Comandă specială

Schneider Electric Easypact TVS - LRE363 - releu de protecție termică 63...80A

Name: Schneider Electric Easypact TVS - LRE363 - releu de protecție termică 63...80A
Brand: Schneider Electric Zrt.
SKU: 3606480329906
Price: 513.26 RON
Availability: InStock

513,26 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Relee de protecție termică Schneider Electric EasyPact TVS

Releul de protecție termică diferențială LRE363, parte a gamei de produse Schneider Electric Easy TeSys Protect, oferă o soluție profesională pentru cerințele de protecție a motoarelor în mediile industriale moderne. Acest dispozitiv fiabil a fost dezvoltat special pentru protecția motoarelor care funcționează în intervalul 63-80 A și este clasificat ca protecție de clasa 10 A conform IEC 60947-4-1. Scopul principal al releului este de a proteja motoarele împotriva suprasarcinii, defectării fazelor și altor defecțiuni operaționale. Dispozitivul detectează pierderea de fază și funcționează la un curent de declanșare de 130% Ir pe două faze, în timp ce a treia fază scade la 0, respectând în totalitate standardul IEC 60947-4-1. Pragul de declanșare este setat cu precizie la 1,14 +/- 0,06 Ir, oferind o protecție extrem de fiabilă pentru aplicații industriale critice. Intervalul de setare a declanșării termice este între 63 și 80A, oferind opțiuni de reglare flexibile pentru aplicații cu cerințe de putere diferite. Releul LRE363 este foarte compatibil cu contactoarele de tip LC1E80...95, permițând integrarea perfectă în sistemele existente. Poate fi montat direct sub contactor sau poate fi fixat pe o placă sau șină folosind accesorii speciale. Releul poate fi utilizat în rețelele de curent alternativ în gama de frecvențe 50-60 Hz. Dispozitivul are o tensiune nominală de funcționare de până la 690 V, precum și o tensiune de izolație de 690 V și o tensiune nominală de impuls de 6 kV, în conformitate cu standardul IEC 60947-4-1. Produsul are o configurație de contact auxiliar de 1NO + 1NC, care permite funcții versatile de control și semnalizare. Releul are o robustețe mecanică remarcabilă: rezistență la șocuri de 6 Gn, 11 ms conform IEC 60068-2-7 și rezistență la vibrații de 3 GN conform IEC 60068-2-6, asigurând o durată lungă de viață chiar și în cele mai exigente medii industriale. Curentul termic convențional în aer liber pentru circuitul de semnalizare este de 5 A, cu o siguranță de 125 A gG sau 80 A aM pentru circuitul de alimentare și o siguranță de 5 A gG recomandată pentru circuitul de semnalizare. Produsul are un semnal local pentru detectarea declanșării și este echipat cu un buton roșu de oprire și un buton verde de resetare. Dispozitivul are compensare de temperatură între -20 și 60 °C, ceea ce asigură o gamă largă de temperaturi de funcționare. Dimensiunile produsului sunt de 54 mm înălțime, 70 mm lățime și 113 mm adâncime, astfel încât se potrivește într-un dulap de distribuție sau un comutator datorită designului său compact.

Schneider Electric Easypact TVS - LRE363 - Releu de protecție termică 63...80A Date tehnice

Caracteristici principale

Linie de produse: Easy TeSys

Familie de produse: Easy TeSys Protect

Tipul produsului sau al componentei: Releu de protecție termică diferențială la suprasarcină

Denumirea scurtă a dispozitivului: LRE

Aplicația releului: Protecție motor

Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia fază scade la 0 conform IEC 60947-4-1

Informații suplimentare

Compatibilitate produs: LC1E80...95

Tip rețea: CA

Frecvență rețea: 50...60 Hz

Metodă de montare: Sub contactor, pe placă, cu accesorii speciale, pe șină, cu accesorii speciale

Clasă de protecție termică:Clasa 10A conform IEC 60947-4-1

Funcție de semnalizare: Indicator de declanșare a releului

Interval de reglare a protecției termice: 63...80 A

Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1

Robustețe mecanică: Rezistență la impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Rezistență la vibrații: 3 GN conform IEC 60068-2-6

Compoziția contactului auxiliar: 1 NO + 1 NC

Curent termic convențional în aer liber [Ith]: 5 A pentru circuitele de semnalizare

Tensiune nominală de funcționare [Ue]: <= 690 V c.a.

Putere nominală a siguranței asociate: 125 A pentru circuitele de alimentare gG, 80 A pentru circuitele de alimentare aM, 5 A pentru circuitele de semnalizare gG

Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1

Tensiune nominală de impuls rezistentă [Uimp]: 6 kV

Semnalizare locală: Indicator de declanșare

Tip de control: Buton roșu de oprire, buton verde de resetare

Compensare de temperatură: -20…60 °C

Conexiuni - blocuri terminale

Circuit de semnalizare: terminal cu șurub 2 1…2,5 mm² - rigiditate cablu: fără conexiune cablu flexibil

Circuit de semnalizare: bornă cu șurub 2 1…2,5 mm² - rigiditate cablu: cu conexiune cablu flexibil

Circuit de semnalizare: bornă cu șurub 2 1…2,5 mm² - rigiditate cablu: fără conexiune cablu rigid

Circuit de alimentare: terminal cu șurub 1 4…35 mm² - rigiditate cablu: fără conexiune cablu flexibil

Circuit de alimentare: terminal cu șurub 1 4…35 mm² - rigiditate cablu: cu conexiune cablu flexibil

Circuit de alimentare: terminal cu șurub 1 4…35 mm² - rigiditate cablu: fără conexiune cablu rigid

Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m - cu terminal cu șurub, Circuit de semnal: 1,7 N.m - cu terminal cu șurub

Dimensiuni

Înălțime: 54 mm

Lățime: 70 mm

Adâncime: 113 mm

Mediu

Standarde: IEC 60947-4-1, IEC 60947-5-1

Certificări produs: IEC, CCC, EAC

Protecție: TH conform IEC 60068

Grad de protecție IP: IP20 conform IEC 60529

Temperatură ambiantă de funcționare: -20 până la 60 °C fără reducere a puterii conform IEC 60947-4-1, -20 până la 70 °C cu reducere a puterii

Temperatura ambiantă de depozitare: -60…80 °C

Rezistență la foc: 850 °C conform IEC 60068-2-1

Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5

Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5

Date

Lățime

90 mm

Lungime

125 mm

Înălțime

75 mm

EAN prezentat

3606480329906

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

491 g/bucată

Numar articol

3606480329906
