Schneider Electric Easy TeSys Protect LRE365 este un releu profesional de suprasarcină termică diferențială, conceput special pentru contactoare magnetice de tip LC1E95. Acest dispozitiv de protecție electrică fiabil oferă o soluție excelentă pentru protejarea motoarelor împotriva suprasarcinii în aplicații industriale. Releul de suprasarcină Schneider Electric LRE365 este reglabil în intervalul de curent 80-104 A, ceea ce permite adaptarea precisă la curentul nominal al motorului protejat. Clasificat ca protecție de clasa 10A, dispozitivul este conform cu standardul IEC 60947-4-1, care asigură declanșarea rapidă în caz de suprasarcină, oferind în același timp o rezistență suficientă la curenții normali de funcționare. Releul detectează, de asemenea, defectarea fazei - în conformitate cu IEC 60947-4-1, curentul de declanșare atinge 130% din curentul nominal pe două faze, în timp ce a treia fază devine dezactivată. Această funcție este esențială pentru protejarea motoarelor trifazate împotriva funcționării monofazate, care poate provoca avarii grave ale motorului. Releul de suprasarcină LRE365 are o serie de caracteristici practice care îl fac mai ușor de utilizat. Are un indicator de declanșare care oferă feedback vizual cu privire la starea releului, precum și butoane roșii de oprire și verzi de resetare pentru o operare ușoară. Produsul dispune, de asemenea, de compensare a temperaturii între -20 și +60 °C, asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Tensiunea nominală de funcționare este de maximum 690 V c.a., iar rezistența la impulsuri este de 6 kV, oferind o protecție remarcabilă împotriva impulsurilor de supratensiune. Tensiunea de izolație este, de asemenea, de 690 V, conform IEC 60947-4-1. De asemenea, se remarcă prin robustețea mecanică excepțională: poate rezista la impacturi de 6 Gn timp de până la 11 ms conform IEC 60068-2-7 și la vibrații de 3 GN conform IEC 60068-2-6. Configurația contactului auxiliar este 1 NO (normal deschis) + 1 NC (normal închis), cu un curent termic convențional în aer liber de 5 A în circuitul de semnalizare. Nivelul de protecție IP20 asigură o protecție adecvată pentru releu în condiții normale de funcționare. Releul de suprasarcină poate fi instalat în mai multe moduri: direct sub comutatorul magnetic, pe o placă de montare sau pe o șină, cu accesorii speciale. Releul de suprasarcină Schneider Electric LRE365 oferă opțiuni flexibile de conectare: fire cu o secțiune transversală de 1-2,5 mm² pot fi conectate la circuitul de semnalizare, în timp ce fire cu o secțiune transversală de 4-35 mm² pot fi conectate la circuitul de alimentare, atât în versiuni flexibile, cât și solide. Conexiunile se realizează cu borne cu șurub, cu un cuplu de strângere recomandat de 9 Nm pentru circuitul de alimentare și 1,7 Nm pentru circuitul de semnal. Dispozitivul are dimensiuni compacte: 54 mm înălțime, 70 mm lățime și 113 mm adâncime, ceea ce facilitează instalarea în dulapuri de comutație sau alte spații înguste.

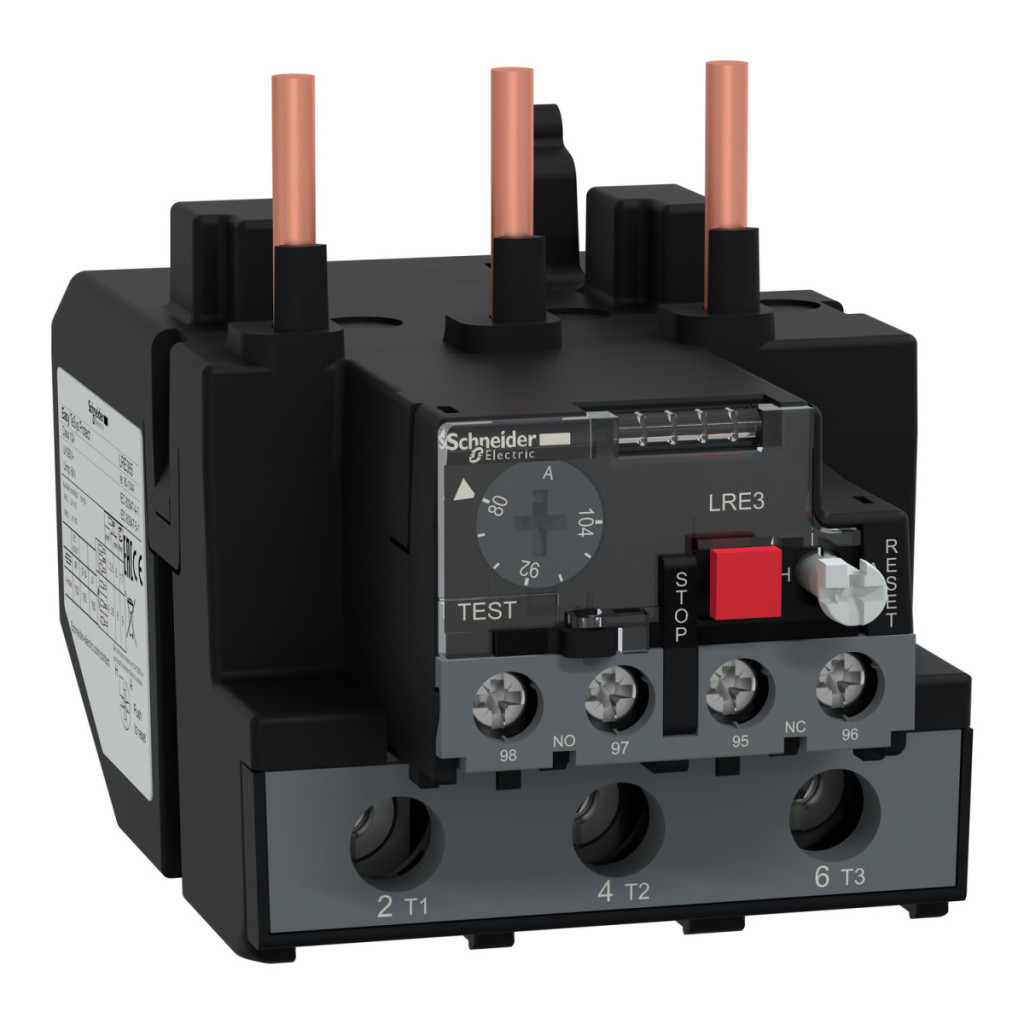

Schneider Electric Easypact TVS - LRE365 - Releu termic 80...104A Date tehnice
Caracteristici generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului sau al componentei: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la defect de fază: Curent de declanșare 130% Ir pe două faze, ultima la 0 conform IEC 60947-4-1
Informații suplimentare
Compatibilitate produs: LC1E95
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Suport de montare: Sub comutator magnetic, pe placă (cu accesorii speciale), Pe șină (cu accesorii speciale)
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 80...104 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V c.a.
Curent nominal al siguranței asociate: 80 A pentru circuitul de alimentare aM, 160 A pentru circuitul de alimentare gG, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu pentru oprire, buton verde pentru resetare
Compensare temperatură: -20...60 °C
Conexiune - terminale
Circuit de semnalizare: terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu flexibil, terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt cablu flexibil, borne cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt cablu solid
Circuit de alimentare: borne cu șurub 1 4...35 mm² - rigiditate cablu: fără capăt flexibil al cablului, terminale cu șurub 1 4...35 mm² - rigiditate cablu: cu capăt flexibil al cablului, terminale cu șurub 1 4...35 mm² - rigiditate cablu: fără capăt de cablu solid
Cuplu de strângere recomandat: Circuit de alimentare: 9 N.m - cu terminale cu șurub, Circuit de semnalizare: 1,7 N.m - cu terminale cu șurub
Dimensiuni și greutate
Înălțime: 54 mm
Lățime: 70 mm
Adâncime: 113 mm
Condiții de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări ale produsului: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
