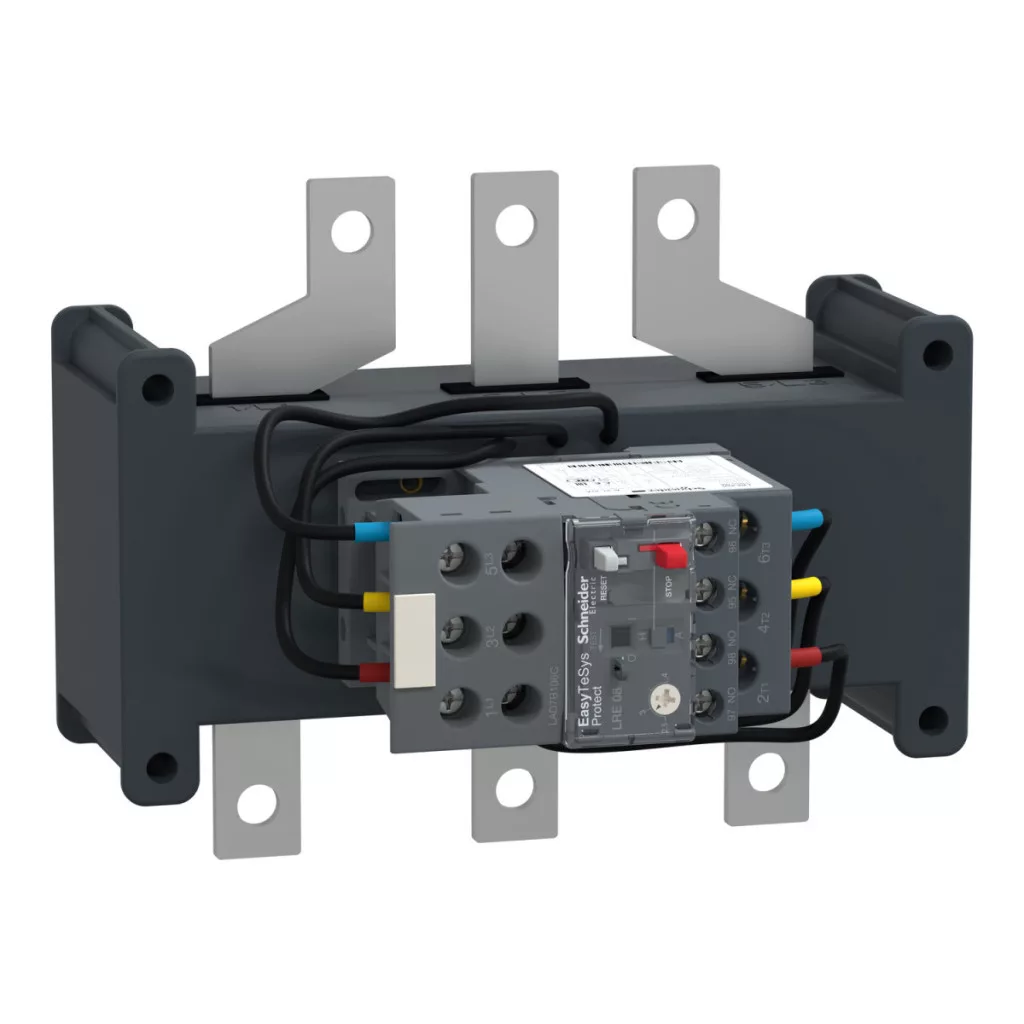

Reléul termic diferențial Schneider Electric Easy TeSys Protect LRE480 reprezintă soluția ideală pentru protecția fiabilă a motoarelor într-o gamă largă de aplicații industriale. Acest produs din clasa 10A, cu un interval de reglare de 51-81 A, îmbină perfect performanța, funcțiile precise de protecție și designul ușor de utilizat. Reléul termic LRE480 a fost proiectat special pentru protecția motoarelor de curent alternativ, gestionând eficient suprasarcinile, căderile de fază și timpul de pornire îndelungat. Reléul este deosebit de sensibil la pierderea de fază, ceea ce este de o importanță critică în prevenirea deteriorării motorului – în conformitate cu standardul IEC 60947-4-1, curentul de declanșare atinge o valoare de 130% pe două faze, în timp ce a treia rămâne la 0. Această funcție este de o importanță decisivă în cazul sarcinilor asimetrice, care pot duce la supraîncălzirea motorului și la defectarea prematură a acestuia. Valoarea pragului de declanșare a termocutului este de 1,14 +/- 0,06 Ir, conform standardului IEC 60947-4-1, ceea ce asigură o protecție precisă chiar și în aplicații critice. Robustețea mecanică a dispozitivului este remarcabilă – este capabil să reziste la șocuri de 6 Gn cu o durată de 11 ms, conform standardului IEC 60068-2-7, precum și la vibrații de 3 Gn conform IEC 60068-2-6. Releul este compatibil cu contactorii LC1E120...630 și poate fi montat direct sub contactor sau pe o placă de montare, ceea ce asigură opțiuni flexibile de instalare. Dispozitivul, care funcționează la o frecvență de rețea de 50-60 Hz, dispune de compensare de temperatură între -20 °C și +60 °C, funcționând astfel în mod fiabil chiar și în condiții de mediu diferite. Ușurința utilizării este facilitată de panoul de comandă prevăzut cu butoane roșu de oprire și verde de resetare, precum și de indicatorul vizual de declanșare care semnalează starea releului. Releul dispune de 1 contact auxiliar NO + 1 NC, ceea ce permite monitorizarea de la distanță a stării dispozitivului și integrarea acestuia în sistemele de control. Curentul termic al circuitului de semnalizare, măsurat în aer liber, este de 5 A, iar tensiunea nominală de izolație este de 690 V, în conformitate cu standardul IEC 60947-4-1. Rezistența nominală la tensiune de impuls a dispozitivului este de 6 kV, ceea ce oferă o protecție adecvată împotriva tranziențelor de rețea.
Date tehnice LRE480
Caracteristici principale
Gama de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Relé termic diferențial
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la căderea de fază: Curent de declanșare 130% din Ir pe două faze, a treia la 0, conform IEC 60947-4-1
Caracteristici suplimentare
Compatibilitate produs: LC1E120...630
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Suport de montare: Sub contactor, placă de montare
Clasa de protecție termică împotriva suprasarcinilor: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Semnalizator de declanșare a releului
Interval de reglare a protecției termice: 51...81 A
Valoare prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Șocuri: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactelor auxiliare: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V CA
Clasificare siguranță asociată: 125 A gG pentru circuitul de putere, 100 A aM pentru circuitul de putere, 5 A gG pentru circuitul de semnal
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV
Indicator local: Indicator de declanșare
Tipul de comandă: Buton de oprire roșu, buton de resetare verde
Compensare de temperatură: -20...60 °C
Distanța de conectare: 34,8 mm
Conectări - borne
Circuit de semnalizare: borne de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu flexibil
Circuit de semnal: cleme de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt de cablu flexibil
Circuit de semnal: cleme de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu compact
Circuit de curent puternic: șine - secțiune transversală a barei colectoare: 3 x 18 mm
Circuit de curent puternic: cleme de cablu
Cuplu de strângere recomandat
Circuit de curent puternic: 27,5 N.m - pe șine M8
Circuit de curent puternic: 27,5 N.m - pe cleme de cablu M8
Circuit de semnal: 1,7 N.m - pe cleme de prindere cu șurub
Dimensiuni
Înălțime: 141 mm
Lățime: 180 mm
Adâncime: 134 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP00 conform IEC 60529
Temperatura de funcționare a mediului: -20...60 °C fără reducere conform IEC 60947-4-1, -20...70 °C cu reducere
Temperatură de mediu de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
