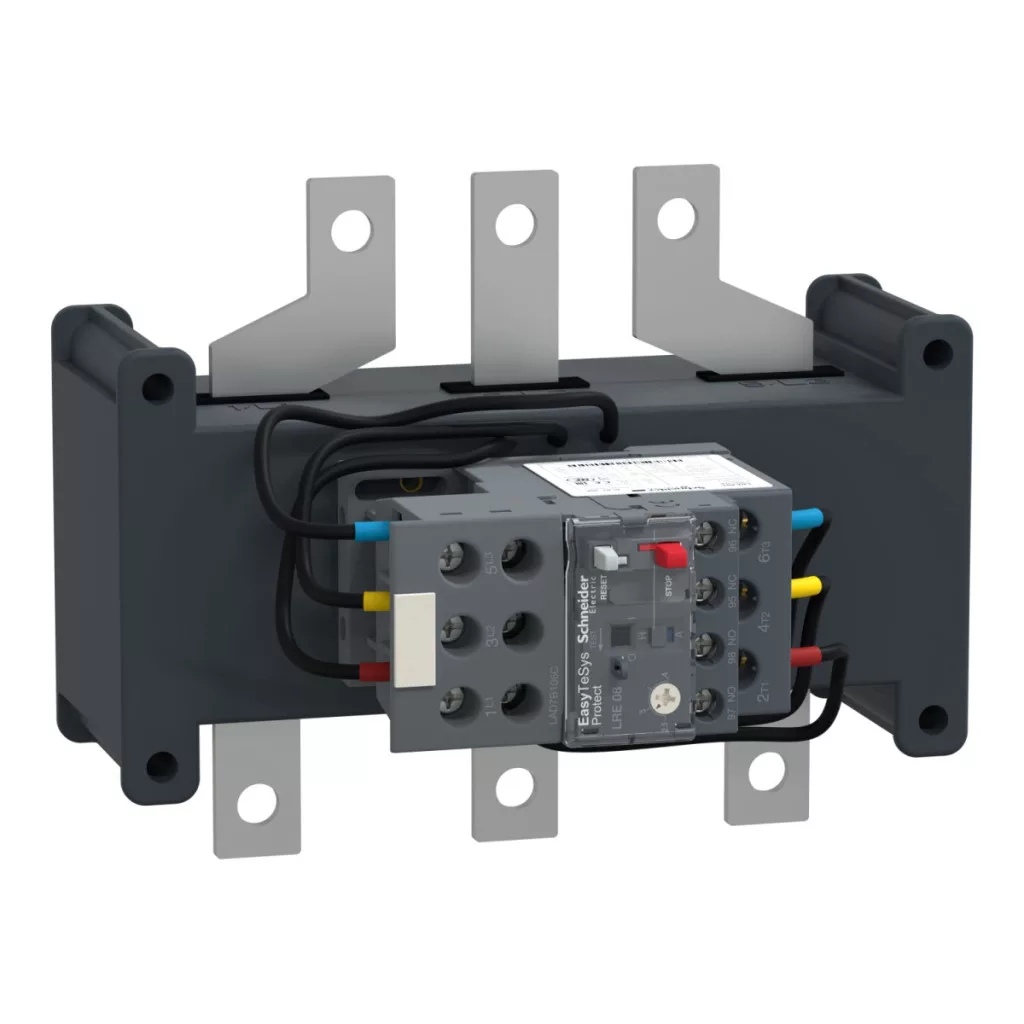

Reléul termic diferențial Schneider Electric Easy TeSys Protect LRE481 este o componentă fiabilă pentru protecția motoarelor, reprezentând alegerea ideală pentru aplicații industriale. Acest produs din clasa 10A are un curent de declanșare termic reglabil în intervalul 62-99 A, putând fi astfel utilizat pentru protecția diverselor motoare într-o gamă largă de puteri. Reléul termic de tip LRE481 dispune de funcții de siguranță remarcabile, printre care protecția împotriva căderii de fază, care, în conformitate cu standardul IEC 60947-4-1, declanșează la 130% din curentul nominal în cazul a două faze. Pragul de declanșare al releului este de 1,14 ± 0,06 Ir, conform standardului IEC 60947-4-1, ceea ce asigură o protecție precisă în caz de suprasarcină. Dispozitivul funcționează într-un interval de temperatură cuprins între -20 și +60 °C, cu compensare de temperatură, ceea ce garantează o funcționare fiabilă, independent de condițiile de mediu. Designul dispozitivului permite montarea sub contactor sau fixarea pe o suprafață plană, cu un pas de conectare de 34,8 mm. Robustețea sa mecanică este remarcabilă: rezistă la șocuri de 6 Gn cu o durată de până la 11 ms și la vibrații de 3 Gn, în conformitate cu standardele IEC 60068-2-7 și IEC 60068-2-6. Este compatibil cu contactorii de tip LC1E120...630, ceea ce permite o utilizare versatilă. Reléul conține 1 contact auxiliar NO + 1 NC, care îndeplinesc funcții de semnalizare cu un curent convențional în aer liber de 5 A. Reléul termic Schneider Electric LRE481 poate fi utilizat la o tensiune nominală de funcționare de maximum 690 V c.a., tensiunea de izolație fiind, de asemenea, de 690 V, conform standardului IEC 60947-4-1. Rezistența la tensiune de impuls este de 6 kV, ceea ce asigură un grad ridicat de protecție împotriva vârfurilor de tensiune. Siguranța recomandată pentru circuitul de putere este de tip 160 A gG sau 125 A aM, în timp ce pentru circuitul de semnalizare se recomandă o siguranță de 5 A gG. Pe panoul de comandă se găsesc butoane roșii de oprire și verzi de resetare, precum și un indicator de declanșare pentru a facilita identificarea stării. Dimensiunile aparatului: 141 mm înălțime, 180 mm lățime și 134 mm adâncime.
Schneider Electric Easypact TVS - LRE481 - Date tehnice privind releul termic
Caracteristici principale
Gama de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului sau al componentei: Releu termic diferențial
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la căderea de fază: Curent de declanșare de 130% din curentul nominal în cazul a două faze, a treia la 0, conform standardului IEC 60947-4-1
Informații suplimentare
Compatibilitate produs: LC1E120...630
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Mod de montare: Sub contactor sau pe placă
Clasa de declanșare termică: Clasa 10A conform standardului IEC 60947-4-1
Funcție de semnalizare: Semnalizare declanșare releu
Interval de reglare a protecției termice: 62...99 A
Prag de declanșare: 1,14 ± 0,06 Ir conform standardului IEC 60947-4-1
Robustețe mecanică: Șocuri: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactelor auxiliare: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: ≤ 690 V CA
Valoarea siguranței corespunzătoare: 160 A pentru circuitul de putere gG, 125 A pentru circuitul de putere aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV
Indicator local: Indicator de declanșare
Tipul de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C
Distanța de conectare: 34,8 mm
Conexiuni - conectori
Circuit de semnalizare: Conectori cu clemă cu șurub, 2 × 1...2,5 mm² - rigiditate cablu: fără capăt de cablu flexibil
Circuit de semnal: Conectori cu clemă cu șurub, 2 × 1...2,5 mm² - rigiditate cablu: cu capăt de cablu flexibil
Circuit de semnal: Conectori cu clemă cu șurub, 2 × 1...2,5 mm² - rigiditate cablu: fără capăt de cablu rigid
Circuit de putere: Șine - secțiune transversală a șinei colectoare: 3 × 18 mm
Circuit de putere: Capete de conectare
Cuplu de strângere recomandat
Circuit de putere: 27,5 Nm - pe șine M8
Circuit de putere: 27,5 Nm - pe clemele de conectare M8
Circuit de semnal: 1,7 Nm - pe clemele cu clemă cu șurub
Dimensiuni
Înălțime: 141 mm
Lățime: 180 mm
Adâncime: 134 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP00 conform IEC 60529
Temperatură de funcționare în mediu: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatură de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
