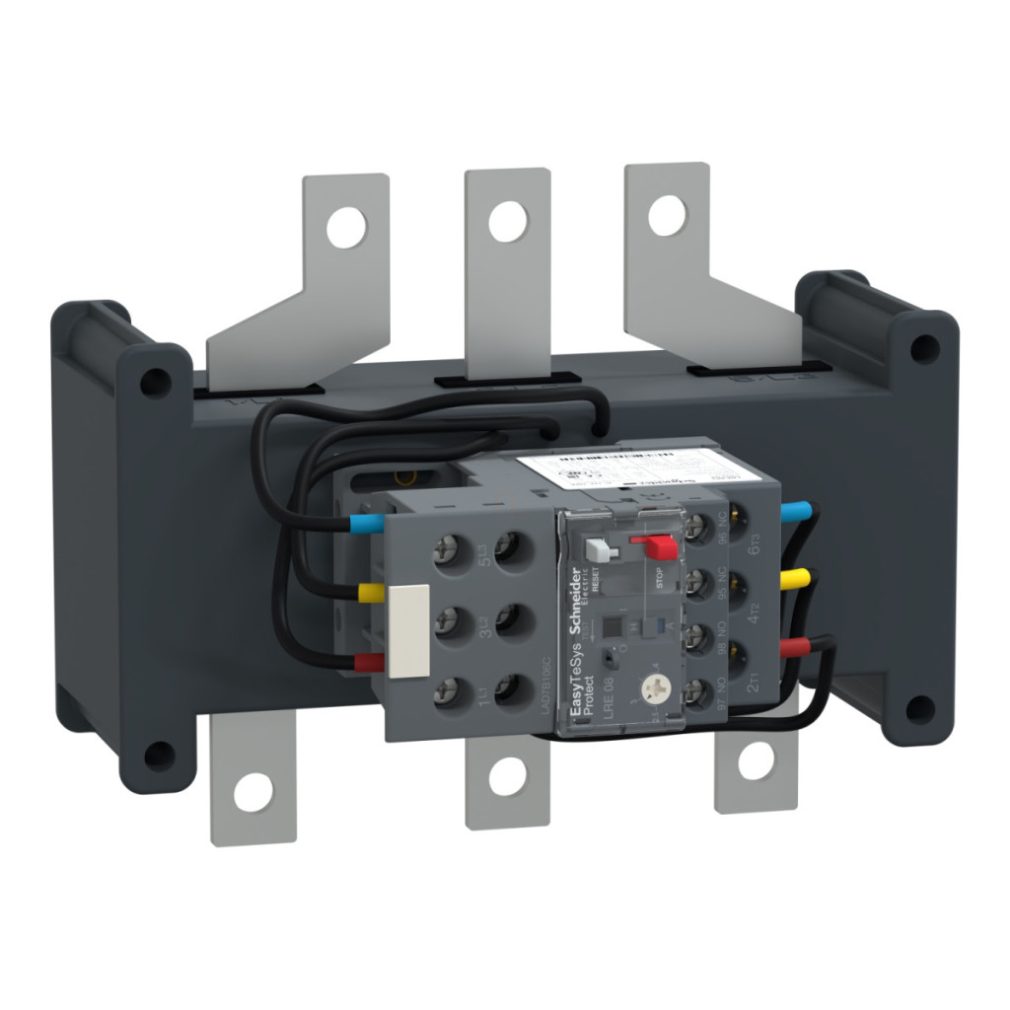

Schneider Electric Easypact TVS - LRE483 - Declanșare termică

Lățime: 180 mm

Lungime: 272 mm

Înălțime: 165 mm

Comandă specială

Schneider Electric Easypact TVS - LRE483 - Declanșare termică

Name: Schneider Electric Easypact TVS - LRE483 - Declanșare termică
Brand: Schneider Electric Zrt.
SKU: 3606480325335
Price: 1346.27 RON
Availability: InStock

1 346,27 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Relee de protecție termică Schneider Electric EasyPact TVS

Schneider Electric Easy TeSys Protect LRE483 este un releu diferențial termic de suprasarcină conceput special pentru aplicații de protecție a motoarelor. Acest dispozitiv electric profesional funcționează în intervalul de curent 124-198 A și are un grad de protecție de clasa 10 A conform IEC 60947-4-1. Modelul LRE483 oferă soluția perfectă pentru protejarea motoarelor electrice care funcționează în medii industriale împotriva suprasarcinii, pierderii de fază și condițiilor de suprasarcină susținută a rotorului. Releul detectează pierderea de fază și se declanșează automat când 130% din curentul nominal apare pe două faze (a treia fază scade la zero), în conformitate cu IEC 60947-4-1. Pragul de declanșare este de 1,14 +/- 0,06 Ir conform IEC 60947-4-1. Protecția termică la suprasarcină poate fi setată între 124-198 A, ceea ce o face flexibilă pentru utilizarea cu motoare de diferite puteri nominale. Este compatibilă cu contactoare de tip LC1E160...630 și poate fi montată direct sub contactor sau pe un panou. Releul de suprasarcină Easy TeSys Protect LRE483 poate fi utilizat pentru rețele de curent alternativ de 50-60 Hz cu o tensiune maximă de funcționare de 690 V c.a. Are 1 contact auxiliar NO (normal deschis) + 1 contact auxiliar NC (normal închis), care permit implementarea funcțiilor de semnalizare. Curentul termic convențional al circuitului de semnalizare în aer (Ith) este de 5 A. Controlul se realizează prin butoane roșii de oprire și verzi de resetare, iar dispozitivul are și un indicator de declanșare pentru monitorizarea ușoară a stării. Dispozitivul este extrem de robust din punct de vedere mecanic, capabil să reziste la șocuri de 6 Gn timp de 11 ms (conform IEC 60068-2-7) și vibrații de 3 GN (conform IEC 60068-2-6). LRE483 are o tensiune de izolare (Ui) de 690 V conform IEC 60947-4-1 și o tensiune nominală de impuls (Uimp) de 6 kV. Releul are compensare de temperatură între -20 și +60 °C, ceea ce asigură o funcționare fiabilă la diferite temperaturi ambientale. Distanța dintre punctele de conectare este de 40 mm. Dimensiuni: 131 mm înălțime, 180 mm lățime și 134 mm adâncime.

Schneider Electric Easypact TVS - LRE483 - Date tehnice privind declanșarea termică

Caracteristici principale

Familia de produse: Easy TeSys

Seria de produse: Easy TeSys Protect

Tipul produsului: Releu diferențial termic de suprasarcină

Denumirea prescurtată a dispozitivului: LRE

Aplicație releu: Protecție motor

Sensibilitate la pierderea de fază: Curentul de declanșare este de 130% din valoarea nominală pe două faze, a treia fază scade la 0 (conform IEC 60947-4-1)

Caracteristici suplimentare

Compatibilitate produs: LC1E160...630

Tip rețea: CA

Frecvență rețea: 50...60 Hz

Metodă de montare: Sub contactor sau pe placă

Clasă de suprasarcină termică:Clasa 10A conform IEC 60947-4-1

Funcție de semnalizare: Indicator de declanșare a releului

Interval de reglare a protecției termice: 124...198 A

Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1

Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6

Compoziția contactului auxiliar: 1 NO + 1 NC

Curent termic convențional măsurat în aer liber [Ith]: 5 A pentru circuitul de semnalizare

Tensiune nominală de funcționare [Ue]: <= 690 V c.a.

Valoarea nominală a siguranței corespunzătoare: 250 A gG pentru circuite de curent puternic, 200 A aM pentru circuite de curent puternic, 5 A gG pentru circuite de semnalizare

Tensiunea nominală de izolare [Ui]: 690 V conform IEC 60947-4-1

Tensiune nominală de impuls rezistentă [Uimp]: 6 kV

Semnalizare locală: Indicator de declanșare

Tip de control: Buton roșu pentru funcția de oprire, buton verde pentru funcția de resetare

Compensare temperatură: -20...60 °C

Distanță de conectare: 40 mm

Conexiuni - terminale

Circuit de semnalizare: terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului

Circuit de semnalizare: borne cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului

Circuit de semnalizare: borne cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt compact al cablului

Circuit de curent mare: papuci

Circuit de curent mare: șine - secțiune transversală șină: 3 x 20 mm

Caracteristici fizice

Înălțime: 131 mm

Lățime: 180 mm

Adâncime: 134 mm

Mediu

Standarde: IEC 60947-4-1, IEC 60947-5-1

Certificări produs: IEC, CCC, EAC

Tratament de protecție: TH conform IEC 60068

Grad de protecție IP: IP00 conform IEC 60529

Temperatură de funcționare ambiantă: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii

Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5

Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5

Date

Lățime

180 mm

Lungime

272 mm

Înălțime

165 mm

EAN prezentat

3606480325335

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

2,79 kg/bucată

Numar articol

3606480325335
