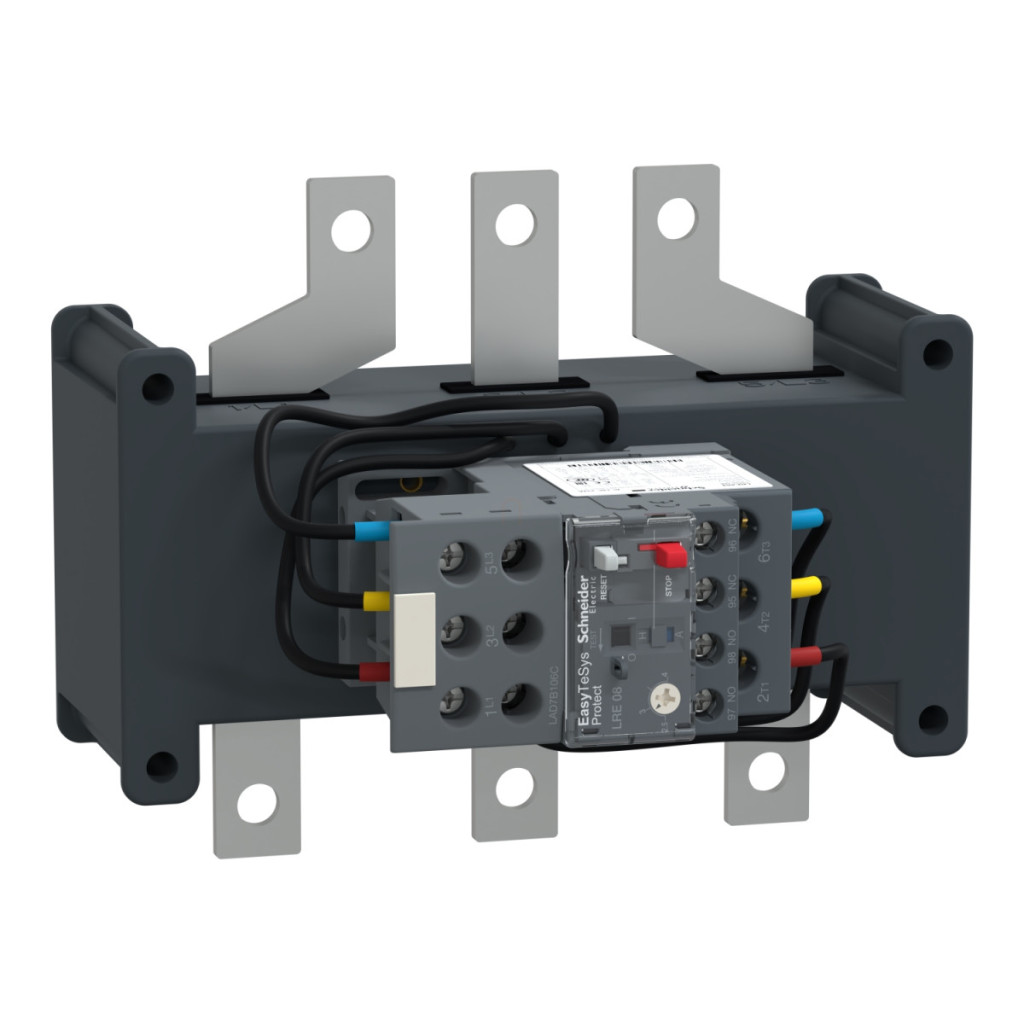

Releul termic diferențial Schneider Electric Easy TeSys Protect seria LRE484 este un instrument esențial pentru protecția fiabilă a motoarelor. Acest model compact, care funcționează în intervalul 146-234 A, cu o clasă de protecție de 10 A, este alegerea optimă pentru aplicații industriale și comerciale în care protecția motoarelor împotriva suprasarcinii, defectării fazelor și altor defecțiuni este esențială. Ca parte a familiei de produse Easy TeSys, releul termic LRE484 asigură o compatibilitate perfectă cu contactoarele magnetice LC1E200...630. Dispozitivul este fabricat în conformitate cu cele mai stricte standarde internaționale, inclusiv IEC 60947-4-1. O caracteristică specială a dispozitivului este sensibilitatea sa ridicată la pierderea de fază, care asigură declanșarea la 130% din curentul nominal pe două faze, în timp ce pe a treia fază este 0, protejând astfel în mod eficient motorul de deteriorarea cauzată de alimentarea asimetrică cu energie electrică. Clasa de declanșare termică (Clasa 10A) garantează întreruperea rapidă în caz de suprasarcină, prevenind astfel supraîncălzirea motorului și posibile defecțiuni. Releul are o tensiune maximă de funcționare de 690 V c.a. și caracteristici excelente de izolare. Tensiunea de izolare (Ui) este de 690 V, în timp ce rezistența la tensiune de impuls (Uimp) este de 6 kV, oferind un grad ridicat de siguranță electrică chiar și în medii industriale. Dispozitivul are, de asemenea, o robustețe mecanică remarcabilă, rezistând la impacturi de până la 6G (pentru 11 ms) și vibrații de 3G, asigurând o funcționare fiabilă chiar și în cele mai dure condiții industriale. Contactele auxiliare ale LRE484 (1NO+1NC) permit instalarea de semnale și circuite de control, cu un indicator de declanșare pentru a semnala starea de declanșare termică. Produsul oferă o flexibilitate remarcabilă de instalare, deoarece poate fi montat direct sub comutatorul magnetic sau pe o placă. Declanșarea termică LRE484 poate fi acționată fără reducere a puterii la temperaturi ambientale cuprinse între -20 °C și +60 °C și cu reducere a puterii între -20 °C și +70 °C. Compensarea temperaturii este asigurată între -20 °C și +60 °C. Cu un interval de curent de declanșare reglabil între 146 și 234 A, acesta poate fi adaptat la o gamă largă de dimensiuni de motoare, în timp ce pragul de declanșare este exact 1,14 ± 0,06 Ir, în conformitate cu IEC 60947-4-1. În ceea ce privește conectarea, circuitul de alimentare poate fi conectat folosind cleme sau șine, în timp ce circuitul de semnalizare poate fi conectat prin borne cu șuruburi cu fire cu secțiune transversală de 1-2,5 mm².
Schneider Electric Easypact TVS - LRE484 - Date tehnice privind declanșarea termică
Caracteristici generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a produsului: LRE
Aplicația releului: Protecția motorului
Sensibilitate la pierderea de fază
Curent de declanșare 130% Ir pe două faze, a treia la 0, în conformitate cu IEC 60947-4-1
Compatibilitate și caracteristici de rețea
Compatibilitate produs: LC1E200...630
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Caracteristici de montare și protecție
Metodă de montare: Sub comutator magnetic sau pe placă
Clasa de declanșare termică:Clasa 10A în conformitate cu IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a declanșării termice: 146...234 A
Prag de declanșare: 1,14 ± 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică
Rezistență la impact: 6 Gn până la 11 ms conform IEC 60068-2-7
Rezistență la vibrații: 3 GN conform IEC 60068-2-6
Caracteristici electrice
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V CA
Valoarea nominală a siguranței asociate: 315 A pentru circuitul de alimentare gG
250 A pentru circuitul de alimentare aM
5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Semnalizare și control
Semnalizare locală: Indicator de declanșare
Tip de control: Buton roșu de oprire
Buton verde de resetare
Condiții de funcționare
Compensare de temperatură: -20...60 °C
Distanță de conectare: 48 mm
Conexiuni
Circuit de semnalizare: borne cu șurub 2 x 1...2,5 mm² - tip cablu: flexibil, fără manșoane
Circuit de semnalizare: borne cu șurub 2 x 1...2,5 mm² - tip cablu: flexibil, cu manșoane
Circuit de semnalizare: borne cu șurub 2 x 1...2,5 mm² - tip cablu: solid, fără manșoane
Circuit de alimentare: papuci sau șine - secțiune transversală șină: 3 x 25 mm
Cupluri de strângere
Circuit de alimentare: 35 N.m - pentru șine M10
Circuit de alimentare: 35 N.m - pentru papuci M10
Circuit de semnalizare: 1,7 N.m - pentru borne cu șurub
Dimensiuni și greutate
Înălțime: 134 mm
Lățime: 180 mm
Adâncime: 134 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări produs: IEC, CCC, EAC
Protecție: TH conform IEC 60068
Grad de protecție IP: IP00 conform IEC 60529
Temperatura ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1
-20...70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
