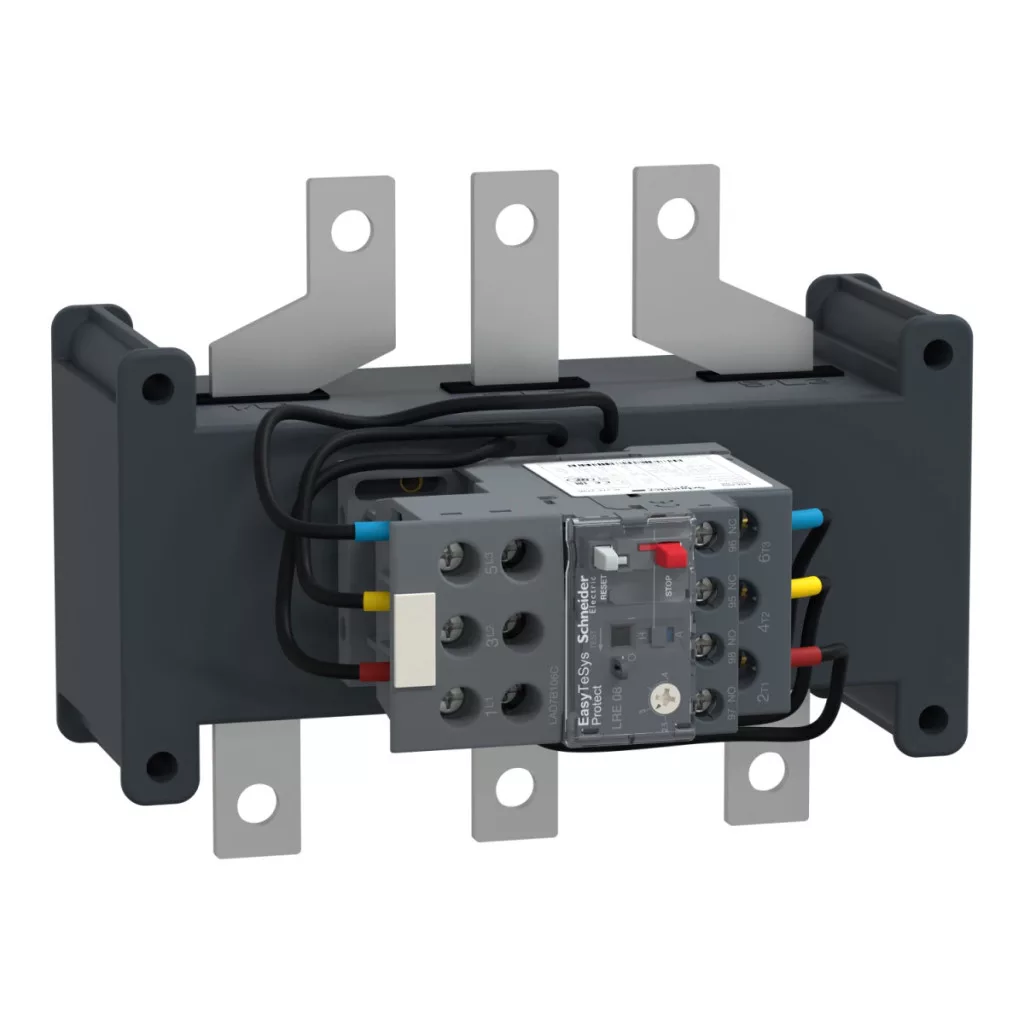

Schneider Electric Easy TeSys Protect LRE485 este un releu termic diferențial conceput special pentru protecția motoarelor. Acest dispozitiv fiabil, clasificat în clasa 10A, asigură protecție termică reglabilă în intervalul 174-279A pentru motoarele electrice, protejându-le eficient împotriva suprasarcinilor și a căderilor de fază. Reléul termic LRE485 face parte din gama de produse Easy TeSys, care asigură funcțiile esențiale de protecție la cel mai bun raport preț-calitate, fără compromisuri. Produsul este compatibil cu contactorii de tip LC1E200...630, putând fi astfel integrat cu ușurință în sistemele existente. Tensiunea de funcționare este de maximum 690 V c.a., ceea ce îl face ideal pentru aplicații industriale. Reléul este deosebit de sensibil la căderea de fază – în conformitate cu standardul IEC 60947-4-1, asigură un curent de declanșare de 130% pe două faze, în timp ce a treia fază rămâne la 0, detectând astfel în mod fiabil eventualele căderi de fază. Produsul are parametri tehnici remarcabili, cum ar fi pragul de declanșare de 1,14 +/- 0,06 Ir, conform standardului IEC 60947-4-1. Robustețea sa mecanică este, de asemenea, remarcabilă: rezistă la șocuri cu o durată de 11 ms și o forță de 6 Gn, conform IEC 60068-2-7, precum și la vibrații cu o amplitudine de 3 Gn, conform standardului IEC 60068-2-6. Intervalul de temperatură de funcționare este de -20...60 °C fără compensare și de -20...70 °C cu derating (reducere a puterii). Această compensare a temperaturii asigură funcționarea corespunzătoare a releului chiar și la temperaturi ambientale variabile, ceea ce este deosebit de important în medii industriale unde temperatura poate fluctua semnificativ. Produsul are gradul de protecție IP00 conform standardului IEC 60529 și tratament de protecție TH conform IEC 60068. Relele termice Schneider Electric LRE485 au o configurație a contactelor auxiliare de 1NO + 1NC (un contact de deschidere și unul de închidere), care asigură un curent termic convențional de 5 A în aer liber pentru circuitul de semnalizare. Semnalizarea locală se realizează prin intermediul indicatorului de declanșare, iar controlul se realizează cu ajutorul butonului roșu de oprire și al butonului verde de resetare. Conectarea la circuitul de semnalizare se realizează cu borne cu șuruburi, care acceptă cabluri cu secțiune de 1-2,5 mm², în timp ce pentru circuitul de putere se pot utiliza cleme sau șine. Cuplul de strângere recomandat pentru conexiunea circuitului de putere este de 35 Nm (pentru șuruburi M10), iar pentru bornele circuitului de semnal este de 1,7 Nm. Dimensiunile produsului: 134 mm înălțime, 180 mm lățime și 134 mm adâncime, distanța de conectare fiind de 48 mm.
Schneider Electric Easypact TVS - LRE485 - Caracteristici tehnice ale releului termic
Caracteristici principale
Gama de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu diferențial de protecție termică împotriva suprasarcinilor
Denumire scurtă a produsului: LRE
Aplicarea releului: Protecția motorului
Sensibilitate la căderea de fază: Curent de declanșare la 130% din valoarea Ir pe două faze, a treia la 0, conform IEC 60947-4-1
Date suplimentare
Compatibilitatea produsului: LC1E200...630
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Suport de montare: Sub contactor, placă de montare
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 174...279 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Șocuri: 6 Gn până la 11 ms conform IEC 60068-2-7
Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactelor auxiliare: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V CA
Clasificare siguranță asociată: 315 A pentru circuitul de putere gG
315 A pentru circuitul de putere aM
5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls: 6 kV
Indicator local: Indicator de declanșare
Tip de comandă: Buton roșu de oprire
Buton verde de resetare
Compensare de temperatură: -20...60 °C
Distanță de conectare: 48 mm
Conexiuni - borne
Circuit de semnalizare: borne cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu flexibil
terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt de cablu flexibil
terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu rigid
Circuit de putere: cleme cu papuc
șine - secțiune transversală a șinelor: 4 x 25 mm
Dimensiuni
Înălțime: 134 mm
Lățime: 180 mm
Adâncime: 134 mm
Mediu
Standarde: IEC 60947-4-1
IEC 60947-5-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP00 conform IEC 60529
Temperatura de funcționare: -20...60 °C fără reducere a parametrilor conform IEC 60947-4-1
-20...70 °C cu reducere a parametrilor
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
