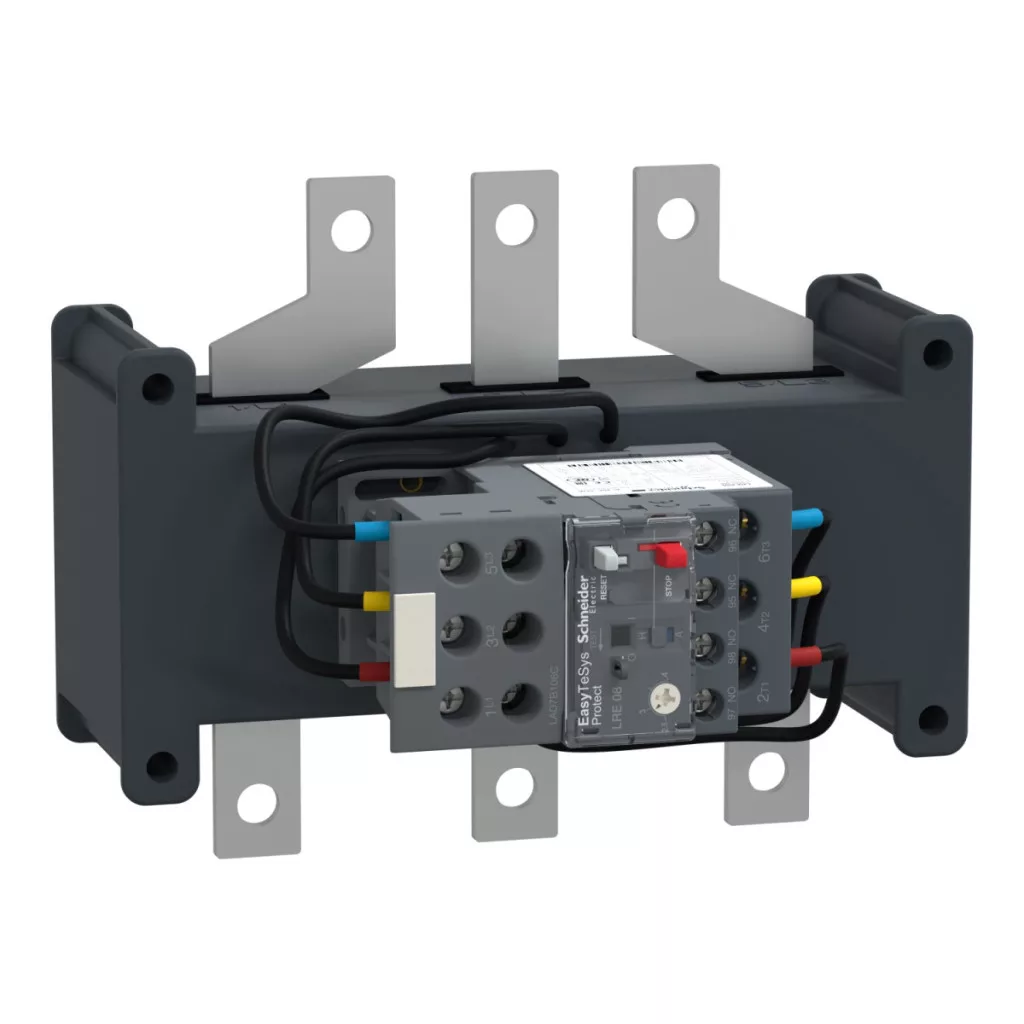

Reléul termic diferențial LRE486 din seria Easy TeSys Protect de la Schneider Electric oferă o soluție eficientă și fiabilă pentru protecția modernă a motoarelor industriale. Acest dispozitiv, care funcționează în intervalul de curent 208-333 A și are clasificarea Clasa 10 A, este deosebit de potrivit pentru mediile industriale în care protecția motoarelor împotriva suprasarcinilor și a întreruperilor de fază este de o importanță deosebită. Reléul termic LRE486, ca parte a gamei de produse TeSys, asigură funcția de protecție a motorului, creând un echilibru perfect între performanță și rentabilitate, fără compromisuri în ceea ce privește calitatea. Produsul este ușor de instalat, este compatibil cu contactorii de tip LC1E250...630 și poate fi montat sub contactor sau pe o placă de montare. Datorită designului său, dispozitivul este ușor de utilizat, iar intervalul de protecție termică poate fi reglat între 208 și 333 A, asigurând o protecție optimă pentru motoare de diferite dimensiuni. Reléul termic Schneider Electric LRE486 dispune de numeroase funcții avansate: detectarea întreruperii de fază (conform standardului IEC 60947-4-1, la 130% din curent pe două faze), clasa de declanșare termică 10 A, funcție de semnalizare a suprasarcinilor, precum și comandă prin butoane de resetare verde și oprire roșu. Produsul dispune de compensare de temperatură între -20...60 °C, astfel încât fluctuațiile temperaturii mediului nu afectează funcția de protecție. Valoarea pragului de declanșare este de 1,14 +/- 0,06 Ir conform standardului IEC 60947-4-1, ceea ce asigură o protecție precisă. În ceea ce privește robustețea mecanică, dispozitivul are o rezistență la șocuri de 6 Gn și o rezistență la vibrații de 3 GN pentru o durată de 11 ms, conform standardelor IEC. Din punct de vedere al parametrilor tehnici, releul are 1 contact auxiliar NO + 1 NC, iar curentul termic al circuitului de semnalizare, măsurat în aer liber, este de 5 A. Tensiunea nominală de funcționare este de maximum 690 V c.a., tensiunea de izolație este de 690 V, iar rezistența la tensiune de impuls este de 6 kV. Dimensiunea recomandată a siguranței pentru circuitul de putere este de 400 A gG sau 400 A aM, în timp ce pentru circuitul de semnalizare este de 5 A gG. Reléul are gradul de protecție IP00 conform IEC 60529. În ceea ce privește conexiunile, circuitul de semnalizare se realizează cu borne cu șurub (1...2,5 mm²), iar circuitul de putere cu cleme sau bare colectoare (secțiune de 4 x 25 mm). Cuplul de strângere recomandat este de 35 Nm pentru circuitul de putere și de 1,7 Nm pentru circuitul de semnal. Dimensiunile dispozitivului: înălțime 134 mm, lățime 180 mm, adâncime 134 mm.
Schneider Electric Easypact TVS - LRE486 - Date tehnice privind releul termic
Caracteristici principale
Gama de produse: Easy TeSys
Gama de produse: Easy TeSys Protect
Tip de produs: Releu termic diferențial
Denumire scurtă a produsului: LRE
Aplicație releu: Protecția motorului
Sensibilitate la întreruperea de fază: Curent de declanșare 130% Ir pe două faze, a treia la 0, conform standardului IEC 60947-4-1
Date suplimentare
Compatibilitate produs: LC1E250...630
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Mod de montare: Sub contactor sau pe placă de montare
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 208...333 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Rezistență la șocuri: 6 Gn la 11 ms conform IEC 60068-2-7
Rezistență la vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V CA
Dimensiunea siguranței asociate: 400 A gG pentru circuitul de putere
400 A aM pentru circuitul de putere
5 A gG pentru circuitul de semnal
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV
Indicator local: Indicator de declanșare
Tipul de comandă: Buton roșu de oprire
Buton verde de resetare
Compensare de temperatură: -20...60 °C
Distanță de conectare: 48 mm
Conexiuni - borne
Circuit de semnalizare: borne cu șurub 2 x 1...2,5 mm² - tip cablu: flexibil, fără capăt de cablu
Circuit de semnal: bornă cu șurub 2 x 1...2,5 mm² - tip cablu: flexibil cu capăt de cablu
Circuit de semnal: bornă cu șurub 2 x 1...2,5 mm² - tip cablu: compact, fără capăt de cablu
Circuit de putere: cleme cu papuc
Circuit de putere: bare colectoare - secțiune transversală a barei colectoare: 4 x 25 mm
Cuplu de strângere recomandat
Circuit de putere: 35 N.m - pe barele colectoare M10
Circuit de putere: 35 N.m - pe cleme M10
Circuit de semnal: 1,7 N.m - pe bornele cu șurub
Dimensiuni
Înălțime: 134 mm
Lățime: 180 mm
Adâncime: 134 mm
Condiții de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP00 conform IEC 60529
Temperatură de funcționare în mediu: -20...60 °C fără scăderea puterii conform IEC 60947-4-1
-20...70 °C cu scăderea puterii
Temperatura de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
