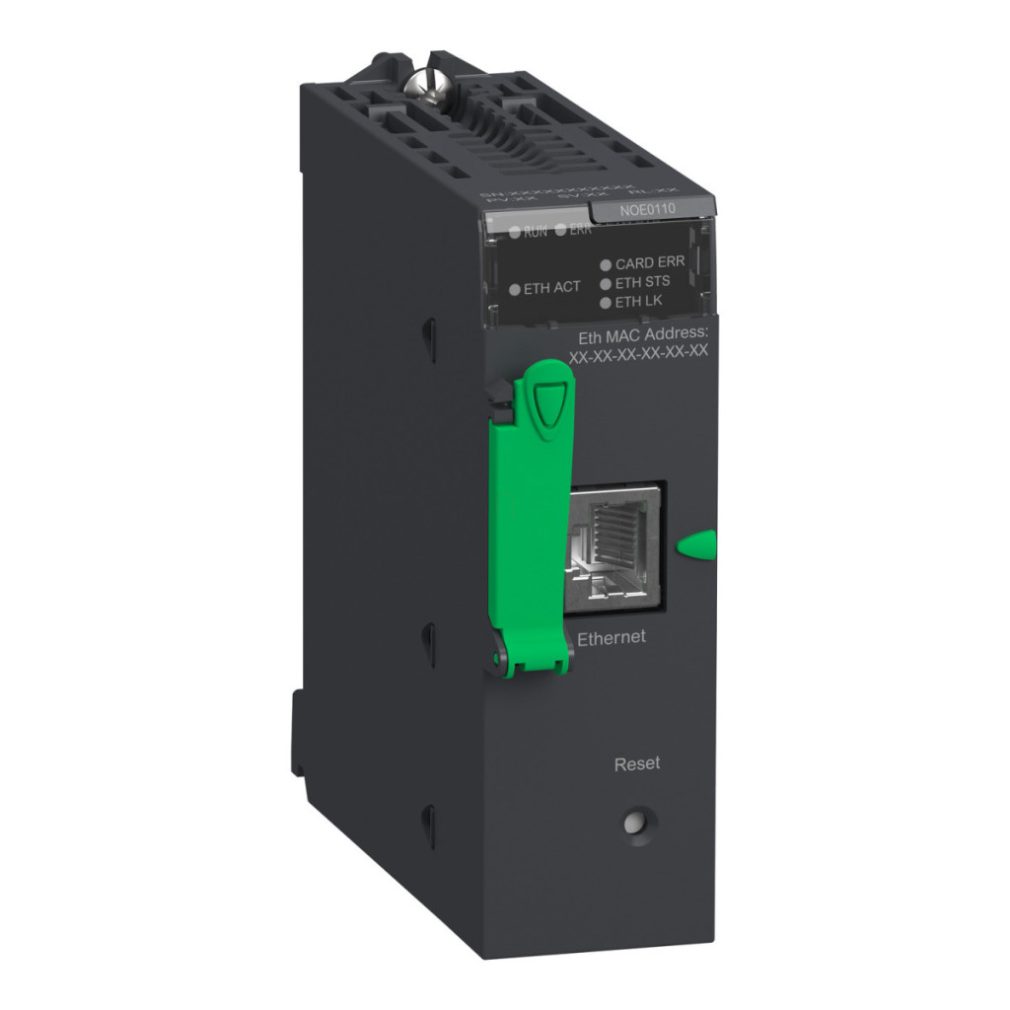

Schneider Electric BMXNOE0110 este un modul de rețea Ethernet TCP/IP extrem de versatil, dezvoltat special pentru platforma de automatizare Modicon M340. Această componentă profesională de comunicații industriale asigură funcționarea eficientă a infrastructurilor moderne de rețea industrială cu servicii de clasă C30, în conformitate cu conceptul Transparent Ready. Modulul BMXNOE0110 are un conector RJ45 care asigură transferul de date la 10/100 Mbit/s pe o singură pereche torsadată. Oferă o gamă largă de servicii de comunicații avansate, inclusiv gestionarea lățimii de bandă, server FDR, Rack Viewer, administrator de rețea SNMP, funcția Global Data, scanare I/O, mesagerie Modbus TCP, server web configurabil, editare de date (folosind un PC, computer de buzunar sau terminal PDA) și serviciu web SOAP XML (server). Toate aceste caracteristici oferă o flexibilitate excelentă în integrarea și monitorizarea sistemelor de automatizare industrială. Modulul are 16 MB de memorie RAM internă și include, de asemenea, un card de memorie Flash preinstalat (BMXRWSC016M). Memoria RAM internă este utilizată pentru stocarea paginilor web ale utilizatorului, în timp ce cardul de memorie Flash poate fi utilizat pentru activarea serverului web standard și salvarea aplicațiilor. Șase LED-uri diferite indică starea de funcționare: activitatea rețelei Ethernet (ETH ACT - verde), procesorul în funcțiune (RUN - verde), starea rețelei Ethernet (ETH STS - verde), viteza de transfer a datelor (ETH 100 - roșu), eroare card de memorie (CARD ERR - roșu) și eroare procesor sau sistem (ERR - roșu). Modulul are, de asemenea, un buton RESET pentru efectuarea unei porniri la rece. BMXNOE0110 este un modul de format standard care poate fi instalat în rack-uri BMXXBP de diferite dimensiuni (BMXXBP0400/0400H, BMXXBP0600/0600H, BMXXBP0800/0800H, BMXXBP1200/1200H). Modulul are un consum de energie de 90 mA la 24 V CC și este alimentat intern prin rack. Intervalul său de temperatură de funcționare este de 0-60 °C, umiditatea relativă 10-95% (fără condens) și are un grad de protecție IP20, care oferă o protecție adecvată în medii industriale generale. Modulul este conform cu directivele europene relevante, inclusiv Directiva 2014/35/UE privind joasa tensiune și Directiva 2014/30/UE privind compatibilitatea electromagnetică, asigurând o funcționare fiabilă și conformitatea cu standardele în mediile industriale.
Schneider Electric FactoryCast - BMXNOE0110 - Modul de comunicație X80, date tehnice M340
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul de rețea Ethernet TCP/IP
Concept: Transparent Ready
Tip conexiune integrată: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 pereche răsucită transparent ready clasa C30
Manipulare de protecție: TC
Servicii de comunicare
Gestionarea lățimii de bandă, server FDR, Rack Viewer, administrator de rețea SNMP, date globale, scanare I/O, mesagerie Modbus TCP, server web configurabil, editor de date (utilizând un PC, computer de buzunar sau terminal PDA), Serviciu web SOAP XML (server)
Caracteristici memorie
Card de memorie Flash inclus: BMXRWSC016M
RAM internă: 16000 kB
Utilizare memorie: Dimensiunea paginii web a utilizatorului: RAM internă
Activarea serverului web standard: card de memorie Flash inclus (BMXRWSC016M)
Backup aplicație: card de memorie Flash furnizat (BMXRWSC016M)
Caracteristici electrice
Alimentare: Alimentare internă prin rack
Marcaj: CE
Consum de energie: 90 mA la 24 V CC
Indicatori și comenzi
Indicatori locali: 1 LED (verde) pentru activitatea rețelei Ethernet (ETH ACT)
1 LED (verde) pentru funcționarea procesorului (RUN)
1 LED (verde) pentru starea rețelei Ethernet (ETH STS)
1 LED (roșu) pentru rata de transfer a datelor (ETH 100)
1 LED (roșu) pentru eroare card memorie (CARD ERR)
1 LED (roșu) pentru eroare procesor sau sistem (ERR)
Tip control: Buton RESET pentru pornire la rece
Caracteristici fizice
Format modul: Standard
Condiții de mediu
Temperatură de funcționare: 0...60 °C
Umiditate relativă: 10...95% fără condens
Grad de protecție IP: IP20
Dimensiuni
Dimensiunile modulelor montate în rack sunt disponibile în documentația produsului.
