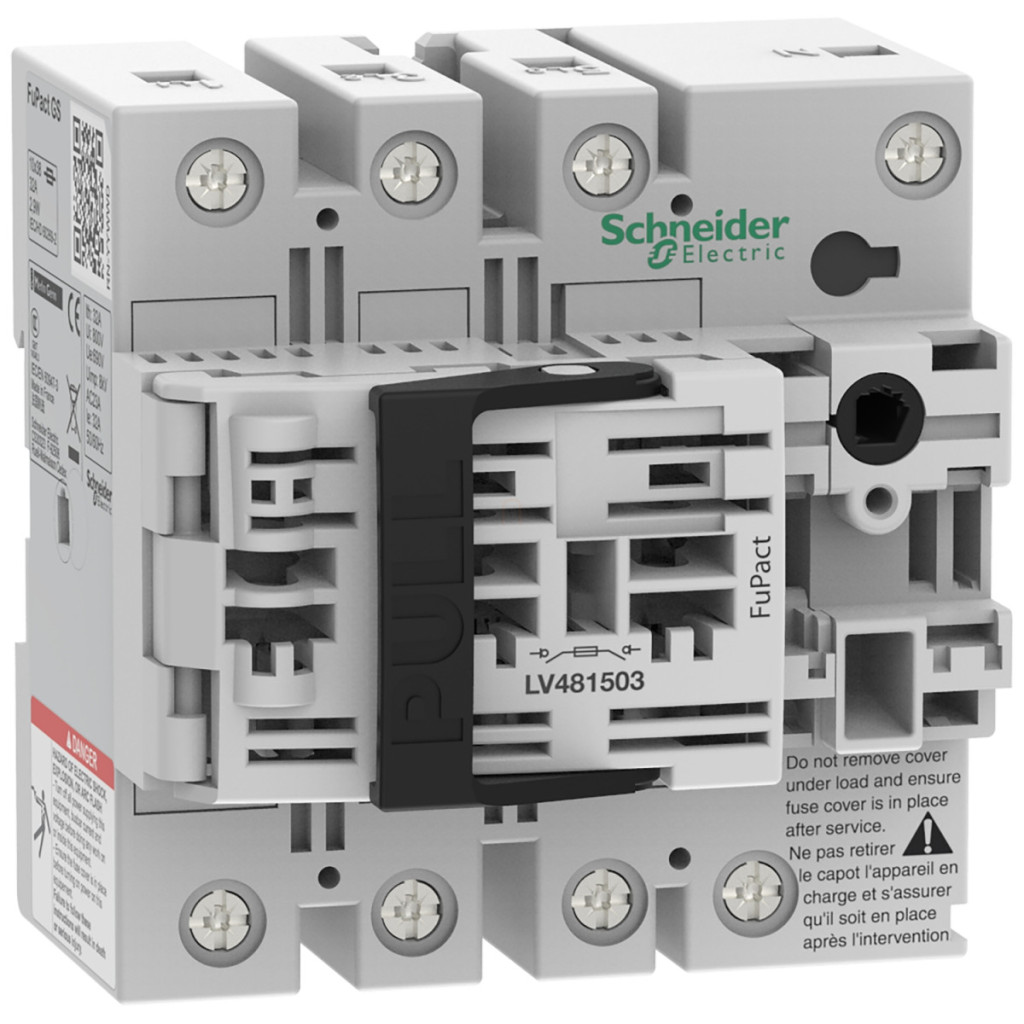

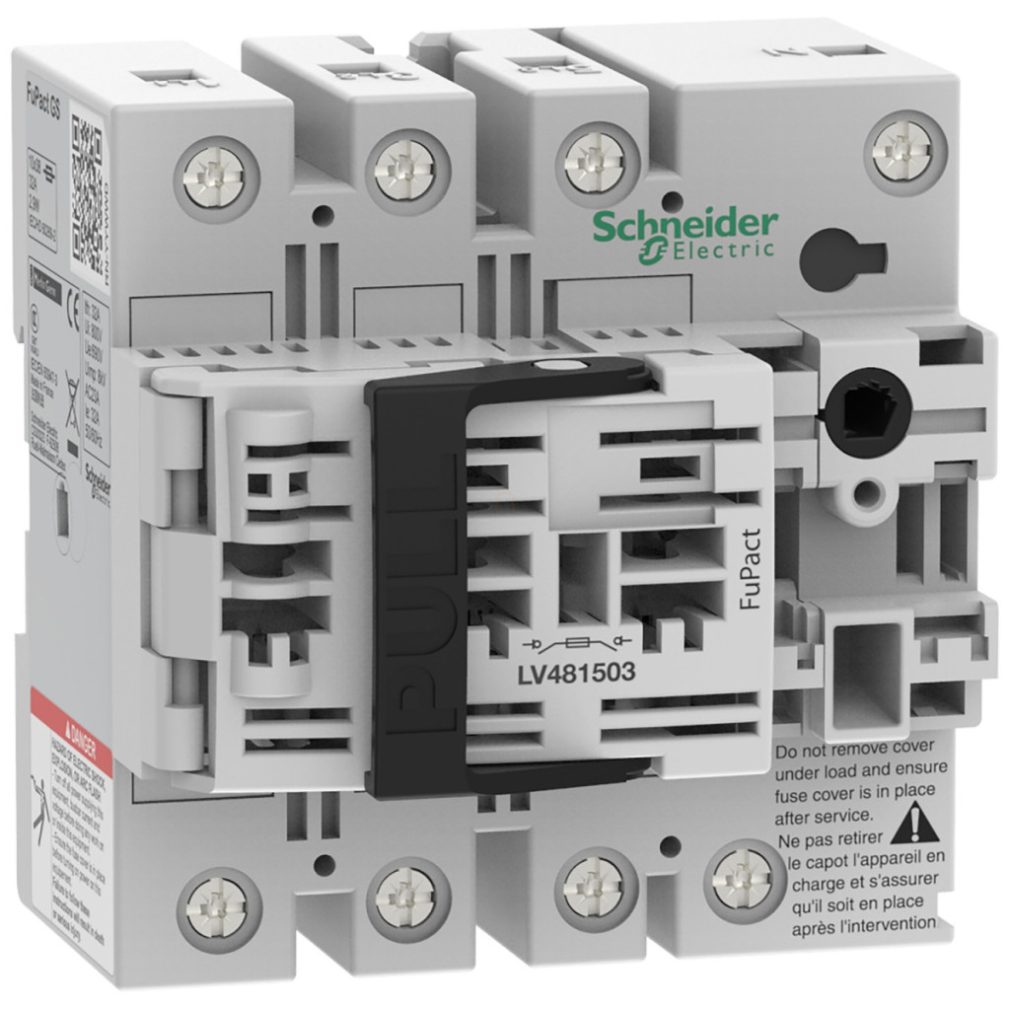

Schneider Electric FuPact GSC32 este un întrerupător-siguranță cu 3 poli, de 32 A, care se potrivește perfect în sistemele moderne de distribuție electrică. Acest dispozitiv versatil are numărul de model LV481503 și este special conceput pentru a se potrivi cu siguranțele NFC 10x38mm. O caracteristică specială a dispozitivului este că poate fi controlat atât din față, cât și din partea dreaptă, oferind opțiuni flexibile de instalare pentru o varietate de aplicații. Acest membru al familiei de produse FuPact GS este utilizat în principal pentru protecția, monitorizarea și controlul echipamentelor din sistemele de distribuție electrică. Modelul GSC32 are trei suporturi pentru siguranțe și este, de asemenea, potrivit pentru izolare în conformitate cu standardul EN/IEC 60947-3, ceea ce este un aspect important pentru lucrările de întreținere în condiții de siguranță. Dispozitivul are un indicator de poziție a contactului care indică vizual starea curentă de comutare, astfel încât să puteți vedea întotdeauna starea de funcționare a echipamentului. În ceea ce privește caracteristicile electrice, GSC32 se mândrește cu parametri remarcabili. Curentul termic convențional (Ith) măsurat în aer liber este de 32 A la 35 °C, cu o disipare de putere de 2,9 W per siguranță. Tensiunea nominală de izolație (Ui) este de 800 V c.a. 50/60 Hz, în timp ce tensiunea nominală de impuls (Uimp) este de 8 kV. Dispozitivul poate fi utilizat într-o gamă largă de tensiuni de funcționare, cu o tensiune nominală de funcționare (Ue) de 690 V c.a. 50/60 Hz sau 800 V c.a. 50/60 Hz în categoria AC-20. Curentul nominal de funcționare (Ie) este de 32 A în toate categoriile de comutare (AC-22A, AC-23A, AC-22B, AC-23B), indiferent dacă nivelurile de tensiune sunt de 220/240 V, 380/415 V sau 660/690 V c.a. 50/60 Hz. Puterea maximă de ieșire pe pol este de 1,2 W. FuPact GSC32 are o capacitate de întrerupere remarcabilă: împreună cu siguranțele, oferă 100 kA la 415 V (CA) și 100 kA la 690 V (CA). Puterea nominală de funcționare este de 15 kW la 380/400 V și 25 kW la 660/690 V. Dispozitivul are 3 contacte NO și permite diferite moduri de funcționare: direct frontal, frontal extern și extern dreapta. Trei încuietori pot fi utilizate pentru a bloca mânerul de control, ceea ce crește nivelul de siguranță al echipamentului. În ceea ce privește instalarea, este important faptul că GSC32 poate fi fixat în poziție verticală și poate fi montat în două moduri: pe o placă din spate sau pe o șină DIN. Durabilitatea sa mecanică este de 10.000 de cicluri de comutare, în timp ce durata de viață electrică în diferite categorii (AC-22A, AC-23A) este de 1.500 de cicluri atât la 415 V, cât și la 690 V c.a. În ceea ce privește conexiunile, conexiunea circuitului de alimentare se realizează cu terminale cu șuruburi adecvate pentru cabluri flexibile de 2,5-16 mm², cu un cuplu de strângere de 3 Nm. Dispozitivul are dimensiuni compacte: lățime 96 mm, înălțime 98 mm, adâncime 65 mm. Dispozitivul Schneider Electric FuPact GSC32 este conform cu standardele EN/IEC 60947-1 și EN/IEC 60947-3 și are certificări CE, CCC și EAC, care garantează calitatea produsului și conformitatea acestuia cu reglementările internaționale.
Schneider Electric FuPact GS - LV481503 -SDF 32A 3P NFC 10*38 comenzi frontale sau laterale date tehnice
Caracteristici generale
Familia de produse: FuPacT
Denumirea produsului: FuPacT GS
Denumire scurtă a dispozitivului: GSC32
Tipul produsului sau al componentei: Comutator-deconector-siguranță
Aplicația dispozitivului: Protecția echipamentelor, monitorizarea și controlul, distribuție
Caracteristici tehnice
Descrierea polilor: 3P
Număr de suporturi pentru siguranțe: 3
Tip siguranță: NFC
Dimensiune siguranță: 10 x 38 mm
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Deconectare vizibilă: Nu
Indicator de poziție a contactului: Da
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 32 A (35 °C), disipare de putere per siguranță: 2,9 W
Curent termic convențional închis [Ithe]: 32 A la 35 °C, disipare de putere per siguranță: 2,9 W
Disipare maximă de putere per pol: 1,2 W
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 800 V c.a. 50/60 Hz AC-20
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]:
AC-22A: 32 A 220/240 V c.a. 50/60 Hz
AC-23A: 32 A 220/240 V c.a. 50/60 Hz
AC-22B: 32 A 220/240 V c.a. 50/60 Hz
AC-23B: 32 A 220/240 V c.a. 50/60 Hz
AC-22A: 32 A 380/415 V c.a. 50/60 Hz
AC-23A: 32 A 380/415 V c.a. 50/60 Hz
AC-22B: 32 A 380/415 V c.a. 50/60 Hz
AC-23B: 32 A 380/415 V c.a. 50/60 Hz
AC-22A: 32 A 660/690 V c.a. 50/60 Hz
AC-23A: 32 A 660/690 V c.a. 50/60 Hz
AC-22B: 32 A 660/690 V c.a. 50/60 Hz
AC-23B: 32 A 660/690 V c.a. 50/60 Hz
Caracteristici suplimentare
Capacitate de întrerupere cu siguranțe [Iq] (kA RMS): 100 kA 415 V (CA), 100 kA 690 V (CA) 15 kW la 380/400 V, 25 kW la 660/690 V
Tipul și compoziția contactului: 3 NO
Tipul mânerului de operare: Direct frontal, Extern frontal, Extern pe partea dreaptă
Blocabil: 3 blocaje
Caracteristici de montare
Poziție de montare: Verticală
Metodă de montare: Fixă
Suprafață de montare: Placă posterioară, șină DIN
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: AC-22A: 1500 cicluri 415 V CA 50/60 Hz, AC-23A: 1500 cicluri 415 V CA 50/60 Hz, AC-22A: 1500 cicluri 690 V CA 50/60 Hz, AC-23A: 1500 cicluri la 690 V CA 50/60 Hz Conexiuni - terminale: Circuit de alimentare: terminale cu șurub 2,5...16 mm² flexibile
Cuplu de strângere: Circuit de transmisie a puterii: 3 N.m - borne cu șurub
Dimensiuni
Lățime: 96 mm
Înălțime: 98 mm
Adâncime: 65 mm
Condiții de mediu
Clasa de protecție împotriva șocurilor electrice: Panou frontal clasa II
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Grad de protecție IK: IK07 conform EN 50102
Grad de poluare: 3 conform standardului IEC 60947
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la flacără: corp 960 °C, conform standardului IEC 60695-2-1
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-3
Certificări de produs: CE, CCC, EAC
