Schneider Electric FuPacT GSC32 este o combinație de întrerupător-disjunctor-siguranță de ultimă generație, cu un curent nominal de 32 amperi și 4 poli. Dispozitivul cu numărul de model LV481504 este de tip NFC și poate fi utilizat cu siguranțe de 10x38 mm. O caracteristică specială a acestui produs este că poate fi controlat din față sau din partea dreaptă, oferind opțiuni de instalare extrem de flexibile. Întrerupătorul-deconector-siguranță FuPacT GSC32 este alegerea ideală pentru protejarea, monitorizarea și controlul echipamentelor din rețelele de distribuție. Designul cu 4 poli are 3 suporturi pentru siguranțe și respectă în totalitate standardul EN/IEC 60947-3 în ceea ce privește adecvarea izolației. Dispozitivul are un indicator de poziție a contactului, care sporește siguranța manipulării, dar nu oferă o întrerupere vizibilă. Fluxul de căldură convențional măsurat în aer liber (Ith) de 32 A la 35 °C, cu o disipare de putere de 2,9 W per siguranță, în timp ce disiparea maximă de putere per pol este de 1,2 W. Dispozitivul are o tensiune nominală de funcționare de 690 V CA 50/60 Hz sau 800 V CA 50/60 Hz în categoria AC-20. Tensiunea nominală de izolare este de 800 V CA 50/60 Hz, iar tensiunea nominală de rezistență la impulsuri este de 8 kV. GSC32 funcționează cu un curent nominal de funcționare de 32 A în diferite categorii și niveluri de tensiune: 220/240 V în categoriile AC-22A, AC-23A, AC-22B și AC-23B, 380/415 V și 660/690 V. Capacitatea de întrerupere cu siguranțe este de 100 kA la 415 V și 690 V, ceea ce oferă un nivel remarcabil de protecție. Întrerupătorul-siguranță FuPacT GSC32 are 4 contacte NO. Mânerul de acționare poate fi frontal direct, frontal extern sau extern dreapta. Dispozitivul poate fi blocat cu până la 3 încuietori, oferind o securitate sporită împotriva utilizării neautorizate. Produsul poate fi instalat numai în poziție verticală, cu o metodă de montare fixă, și poate fi montat fie pe o placă din spate, fie pe o șină DIN. Durata de viață mecanică este de 10.000 de cicluri, în timp ce durata de viață electrică este de 1.500 de cicluri la diferite niveluri de tensiune (415 V și 690 V CA, categoriile CA-22A și CA-23A). Conectarea se realizează cu borne cu șurub care acceptă cabluri flexibile de la 2,5 la 16 mm² cu un cuplu de strângere de 3 Nm. Dimensiunile dispozitivului sunt: 96 mm lățime, 98 mm înălțime și 65 mm adâncime. Produsul are un grad de protecție IP20 (cu capac pentru terminale), rezistență la impact IK07 și grad de protecție împotriva șocurilor electrice de clasa II pe partea frontală. Intervalul de temperatură de funcționare este între -20 și +70 °C, în timp ce temperatura de depozitare este între -40 și +80 °C. Produsul poate fi utilizat în medii cu un grad de poluare de 3 și este conform cu standardele EN/IEC 60947-1 și 60947-3, având, de asemenea, certificări CE, CCC și EAC.

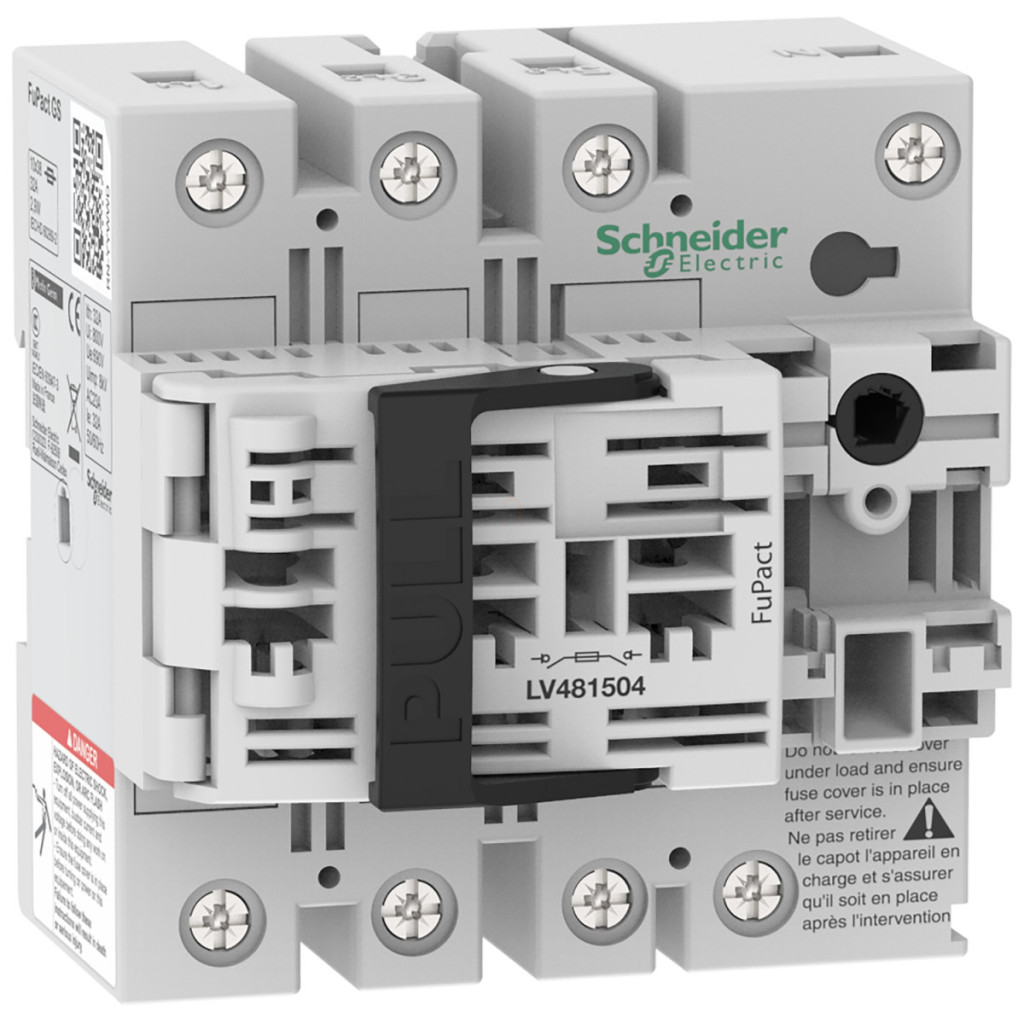

Schneider Electric FuPacT GS - LV481504 -SDF 32A 4P NFC 10*38 comenzi frontale sau laterale date tehnice
Caracteristici principale
Familia de produse: FuPacT
Denumirea produsului: FuPacT GS
Denumire scurtă a dispozitivului: GSC32
Tipul produsului sau al componentei: Întrerupător-disjunctor-siguranță
Aplicație: Protecția echipamentelor, monitorizarea și controlul, distribuția
Descrierea polului: 4P
Număr de suporturi pentru siguranțe: 3
Tip siguranță: NFC
Dimensiune siguranță: 10 x 38 mm
Caracteristici electrice
Adecvarea izolației: Da, conform EN/IEC 60947-3
Întrerupere vizibilă: Nu
Indicator de poziție contact: Da
Curent convențional de răcire cu aer liber [Ith]: 32 A (35 °C), cu o disipare de putere de 2,9 W per siguranță
Flux termic convențional închis [Ithe]: 32 A la 35 °C, cu o disipare de putere de 2,9 W per siguranță
Disipare maximă de putere per pol: 1,2 W
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz, 800 V c.a. 50/60 Hz AC-20
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]:
AC-22A: 32 A 220/240 V c.a. 50/60 Hz
AC-23A: 32 A 220/240 V c.a. 50/60 Hz
AC-22B: 32 A 220/240 V c.a. 50/60 Hz
AC-23B: 32 A 220/240 V c.a. 50/60 Hz
AC-22A: 32 A 380/415 V c.a. 50/60 Hz
AC-23A: 32 A 380/415 V c.a. 50/60 Hz
AC-22B: 32 A 380/415 V c.a. 50/60 Hz
AC-23B: 32 A 380/415 V c.a. 50/60 Hz
AC-22A: 32 A 660/690 V c.a. 50/60 Hz
AC-23A: 32 A 660/690 V c.a. 50/60 Hz
AC-22B: 32 A 660/690 V c.a. 50/60 Hz
AC-23B: 32 A 660/690 V c.a. 50/60 Hz
Date suplimentare
Capacitate de întrerupere cu siguranțe [Iq] (kA RMS): 100 kA 415 V (CA), 100 kA 690 V (CA) 15 kW la 380/400 V, 25 kW la 660/690 V
Tipul și compoziția contactelor: 4 NO
Tipul mânerului de acționare: Direct frontal, frontal extern, lateral drept extern
Opțiune de blocare: 3 blocări
Caracteristici mecanice
Poziție de montare: Verticală
Metoda de montare: Fixă
Suprafață de montare: Placă posterioară, șină DIN
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică:
AC-22A: 1500 cicluri 415 V c.a. 50/60 Hz
AC-23A: 1500 cicluri 415 V c.a. 50/60 Hz
AC-22A: 1500 cicluri 690 V c.a. 50/60 Hz
AC-23A: 1500 cicluri 690 V CA 50/60 Hz Conexiuni - terminale: Circuit de alimentare: terminale cu șurub 2,5...16 mm² flexibile
Cuplu de strângere: Circuit de alimentare: 3 N.m - borne cu șurub
Lățime: 96 mm
Înălțime: 98 mm
Adâncime: 65 mm
Greutate netă: 0,5 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-3
Certificări de produs: CE, CCC, EAC
Date de mediu
Clasa de protecție împotriva contactului electric: Clasa II partea frontală
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Grad de rezistență la impact IK: IK07 conform EN 50102
Grad de poluare: 3 conform IEC 60947
Temperatura ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la flacără: 960 °C corp conform IEC 60695-2-1
