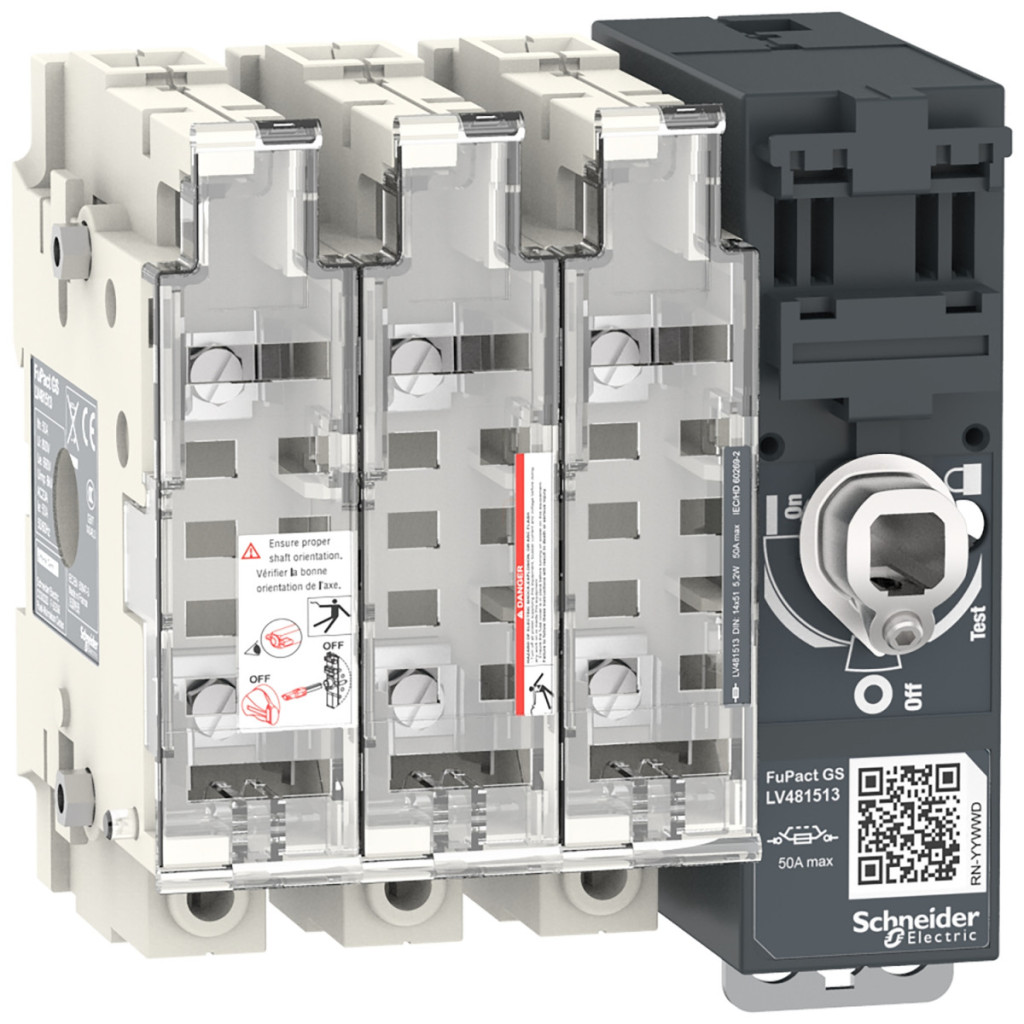

Gama de produse FuPacT GS de la Schneider Electric, întrerupătorul-separator cu siguranță GSC50, este un dispozitiv de comutare robust pentru medii industriale, care combină funcțiile unui întrerupător-separator și ale unui suport de siguranță. Acest dispozitiv cu 3 poli și un curent nominal de 50 A este utilizat în principal pentru protecția, monitorizarea și controlul echipamentelor din rețelele de distribuție. Modelul GSC50 (LV481513) funcționează cu o siguranță NFC 14x51 mm și are caracteristica specială de a putea fi controlat atât din față, cât și din partea dreaptă. Dispozitivul este conform cu standardul EN/IEC 60947-3 și este adecvat pentru izolare, ceea ce permite operațiuni de întreținere în condiții de siguranță. Deși nu are o întrerupere vizibilă, include un indicator de poziție a contactului care arată clar starea actuală a dispozitivului. De asemenea, are un dispozitiv de blocare la bază care permite instalarea a până la 3 lacate, împiedicând astfel comutarea neautorizată. În ceea ce privește caracteristicile de sarcină termică, GSC50 oferă performanțe excelente: la o temperatură ambiantă de 35 °C, se caracterizează printr-un flux de căldură convențional în aer liber de 50 A și un flux de căldură în spațiu închis, în timp ce disiparea de putere per siguranță este de numai 4,6 W. Disiparea maximă de putere pe pol este, de asemenea, de 4,6 W. Tensiunea de funcționare este de până la 690 V c.a. 50/60 Hz, în timp ce tensiunea de izolație este de 800 V c.a. 50/60 Hz. Dispozitivul are o tensiune nominală de impuls de 8 kV, care oferă un nivel ridicat de protecție împotriva supratensiunii. Valorile curentului de funcționare în diferite categorii de curent alternativ (AC-22A, AC-23A, AC-22B, AC-23B) sunt 50 A, 220/240 V, 380/415 V și 660/690 V CA 50/60 Hz. Capacitatea de întrerupere a siguranțelor (kA RMS) este impresionantă: 100 kA la 415 V și 100 kA la 690 V, oferind o protecție excelentă împotriva scurtcircuitelor. Puterea nominală de funcționare este de 25 kW la 380/400V și 45 kW la 660/690V. Durata de viață mecanică a comutatorului este de 10.000 de cicluri, în timp ce durata de viață electrică în categoriile AC-22A și AC-23A este de 1.500 de cicluri la 415 V c.a. și 690 V c.a. Circuitele de alimentare sunt conectate cu borne cu șurub adecvate pentru secțiuni transversale de cablu de 6-25 mm², cu un cuplu de strângere de 3,2 Nm. GSC50 are dimensiuni compacte: lățime 121 mm, înălțime 118 mm și adâncime 87 mm. Poate fi fixat în poziție și suportă montarea atât pe panoul din spate, cât și pe șina DIN, exclusiv în poziție verticală. Nivelul său de protecție este IP20 (cu capac terminal) și rezistența la impact este IK07 conform EN 50102. Gradul de contaminare este 3 conform IEC 60947, iar clasa de protecție împotriva șocurilor electrice este Clasa II pe panoul frontal. Intervalul de temperatură de funcționare este de -20...70 °C, iar intervalul de temperatură de depozitare este de -40...80 °C.
Schneider Electric FuPact GS - LV481513 -SDF 50A 3P NFC 14*51 date tehnice control frontal sau lateral
Caracteristici generale
Familia de produse: FuPacT
Denumirea produsului: FuPacT GS
Denumire prescurtată: GSC50
Tipul produsului: Întrerupător-separator-siguranță
Aplicație: Protecția echipamentelor, monitorizarea și controlul, distribuție
Parametri tehnici
Număr de poli: 3P
Număr de suporturi pentru siguranțe: 3
Tip de siguranță: NFC
Dimensiune siguranță: 14 x 51 mm
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Ruptură vizibilă: Nu
Indicator de poziție a contactului: Da
Fluxul de căldură convențional măsurat în aer liber: 50 A (35 °C) Disiparea puterii per siguranță: 4,6 W
Fluxul de căldură convențional măsurat în spațiu închis: 50 A la 35 °C, disipare de putere pe siguranță: 4,6 W
Disipare maximă de putere pe pol: 4,6 W
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 800 V c.a. 50/60 Hz AC-20
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls: 8 kV
Curent nominal de funcționare: AC-22A/AC-23A/AC-22B/AC-23B: 50 A la diferite niveluri de tensiune (220/240 V, 380/415 V, 660/690 V c.a. 50/60 Hz)
Caracteristici suplimentare
Capacitate de întrerupere cu siguranțe: 100 kA la 415 V (c.a.), 100 kA la 690 V (CA)
Putere nominală de funcționare: 25 kW la 380/400 V, 45 kW la 660/690 V
Tipul și compoziția contactului: 3 NO
Tipul mânerului de acționare: frontal direct, frontal extern, lateral drept extern
Opțiune de blocare: 3 blocări
Poziție de montare: Verticală
Metodă de montare: Fixă
Suprafață de montare: Placă posterioară, șină DIN
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: AC-22A/AC-23A: 1500 cicluri 415 V și 690 V c.a. 50/60 Hz
Conexiuni - terminale: Circuit de alimentare: terminale cu șurub 6...25 mm²
Cuplu de strângere: Circuit de alimentare: 3,2 N.m
Caracteristici fizice
Lățime: 121 mm
Înălțime: 118 mm
Adâncime: 87 mm
Caracteristici de mediu
Clasa de protecție împotriva șocurilor electrice: Clasa II panou frontal
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Rezistență la impact IK: IK07 conform EN 50102
Grad de poluare: 3 conform IEC 60947
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la flacără: capac siguranță 850 °C conform IEC 60695-2-1, carcasă 960 °C conform IEC 60695-2-1
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-3
Certificări de produs: CE, CCC, EAC
