Dispozitivul de deconectare cu siguranță comutabilă GSC50 din gama de produse FuPacT GS de la Schneider Electric oferă o soluție compactă, fiabilă și versatilă pentru distribuția energiei electrice. Acest dispozitiv cu 4 poli este alegerea ideală atât pentru protecția echipamentelor, cât și pentru monitorizarea și controlul energiei, în special atunci când este utilizat cu siguranțe NFC 14×51 mm. Versiunea LV481514 a dispozitivului funcționează la un curent nominal de 50 A și poate fi acționată din față, din exterior sau din partea dreaptă, ceea ce îl face extrem de flexibil în ceea ce privește condițiile de instalare. Capacitatea de întrerupere remarcabilă a întrerupătorului GSC50, care ajunge la 100 kA la niveluri de tensiune de 415 V și 690 V, oferă o protecție eficientă împotriva supracurentului și scurtcircuitelor. Deconectarea sigură a sarcinii este garantată de conformitatea cu standardul EN/IEC 60947-3, iar indicatorul de poziție al comutatorului face vizibilă starea actuală de funcționare. În ceea ce privește parametrii tehnici, FuPacT GSC50 oferă o gamă largă de aplicații. Dispozitivul are tensiuni nominale de funcționare de 690 V c.a. și 800 V c.a. la o frecvență de 50/60 Hz. Tensiunea de izolare (Ui) este de 800 V c.a., în timp ce rezistența la tensiune de impuls (Uimp) este de 8 kV. Produsul poate fi utilizat în diferite categorii de funcționare: AC-22A, AC-23A, AC-22B și AC-23B, toate cu un curent nominal de 50 A, la diferite niveluri de tensiune (220/240 V, 380/415 V, 660/690 V). Puterea nominală este de 25 kW la 380/400 V și 45 kW la 660/690 V. GSC50 are 4 contacte NO și poate fi blocat cu până la trei blocaje, ceea ce sporește siguranța operațională. Durata de viață mecanică este de 10.000 de cicluri de comutare, în timp ce durata de viață electrică este de 1.500 de cicluri în diferite categorii. Dispozitivul poate fi montat vertical, cu o metodă de montare fixă, utilizând panoul din spate sau șina DIN ca suprafață de montare. Conectarea se face cu borne cu șuruburi potrivite pentru cabluri de 6-25 mm², cu un cuplu de strângere de 3,2 Nm. GSC50 are dimensiuni compacte: 148 mm lățime, 118 mm înălțime și 87 mm adâncime. Are un grad de protecție IP20 (cu capac pentru terminale) și un grad de rezistență la impact IK07. Intervalul său de temperatură de funcționare este între -20 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +80 °C. Produsul este conform cu standardele internaționale EN/IEC 60947-1 și EN/IEC 60947-3 și are certificare CE, CCC și EAC, garantând conformitatea cu standardele internaționale de calitate și siguranță.

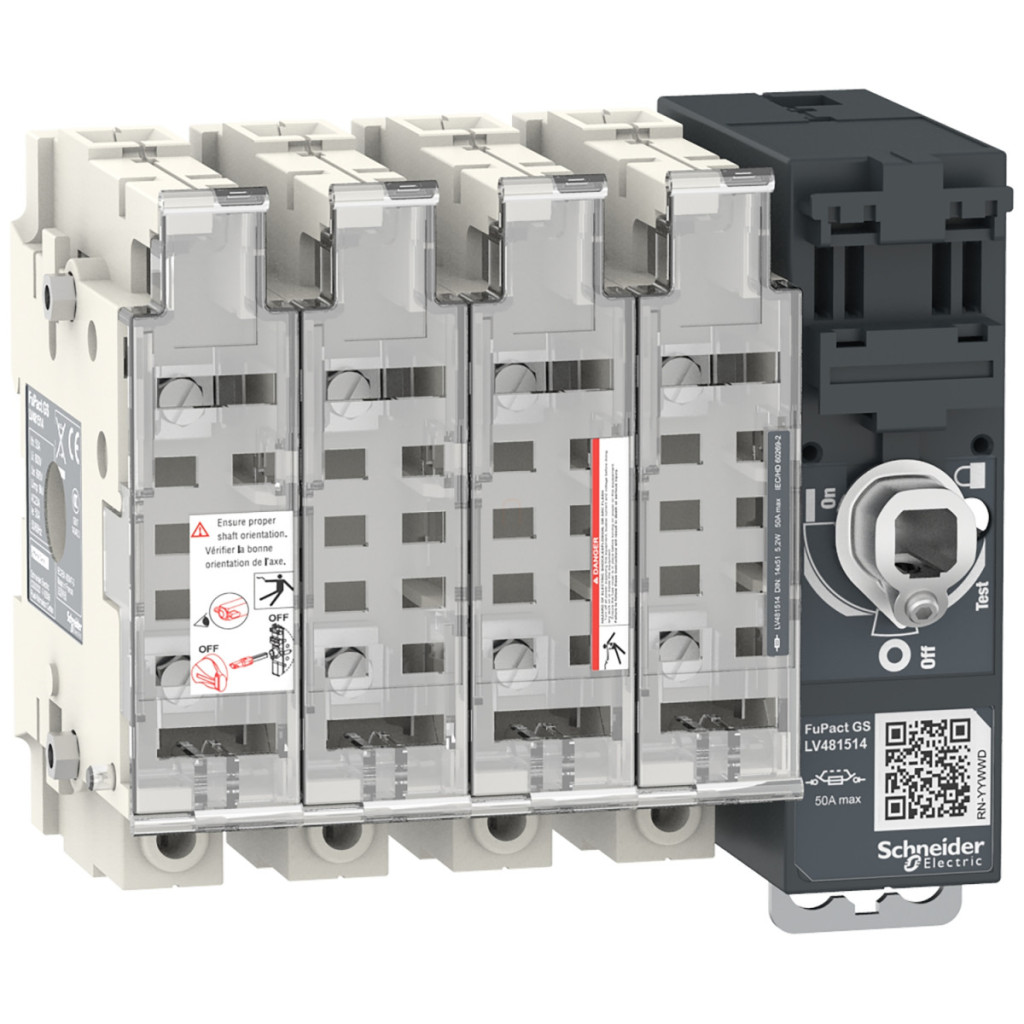

Schneider Electric FuPact GS - LV481514 -SDF 50A 4P NFC 14*51 comenzi frontale sau laterale date tehnice
Caracteristici de bază
Familia de produse: FuPacT
Denumirea produsului: FuPacT GS
Denumire scurtă a dispozitivului: GSC50
Tipul produsului sau componentei: Comutator izolator cu siguranță comutabilă
Aplicația dispozitivului: Protecția echipamentelor, monitorizarea și controlul, distribuție
Caracteristici electrice
Descrierea polilor: 4P
Număr de suporturi pentru siguranțe: 4
Tip de siguranță: NFC
Dimensiune siguranță: 14 x 51 mm
Adecvat pentru izolare: Da, conform standardului EN/IEC 60947-3
Secționare vizibilă: Nu
Indicator de poziție a contactului: Da
Răcire convențională în aer liber: 50 A (35 °C), disipare de putere per siguranță: 4,6 W
Răcire convențională închisă: 50 A la 35 °C, disipare de putere per siguranță: 4,6 W
Disipare maximă de putere per pol: 4,6 W
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 800 V c.a. 50/60 Hz AC-20
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls: 8 kV
Curent nominal de funcționare:
AC-22A: 50 A 220/240 V c.a. 50/60 Hz
AC-23A: 50 A 220/240 V c.a. 50/60 Hz
AC-22B: 50 A 220/240 V c.a. 50/60 Hz
AC-23B: 50 A 220/240 V c.a. 50/60 Hz
AC-22A: 50 A 380/415 V c.a. 50/60 Hz
AC-23A: 50 A 380/415 V CA 50/60 Hz
AC-22B: 50 A 380/415 V CA 50/60 Hz
AC-23B: 50 A 380/415 V CA 50/60 Hz
AC-22A: 50 A 660/690 V c.a. 50/60 Hz
AC-23A: 50 A 660/690 V c.a. 50/60 Hz
AC-22B: 50 A 660/690 V c.a. 50/60 Hz
AC-23B: 50 A 660/690 V CA 50/60 Hz
Caracteristici suplimentare
Capacitate de întrerupere cu siguranțe (kA RMS): 100 kA la 415 V (CA), 100 kA la 690 V (CA)
Putere nominală de funcționare în W: 25 kW la 380/400 V, 45 kW la 660/690 V
Tipul și compoziția contactului: 4 NO
Tipul manetei de acționare: Frontală directă, Frontală externă, Externă dreapta
Blocare cu lacăt: 3 încuietori
Poziție de montare: Verticală
Metodă de montare: Fixă
Suport de montare: Placă spate, șină DIN
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică:
AC-22A: 1.500 de cicluri 415 V c.a. 50/60 Hz
AC-23A: 1.500 de cicluri 415 V c.a. 50/60 Hz
AC-22A: 1500 cicluri la 690 V c.a. 50/60 Hz
AC-23A: 1500 cicluri la 690 V c.a. 50/60 Hz
Conexiuni - terminale: Circuit de alimentare: terminale cu clemă cu șurub 6...25 mm²
Cuplu de strângere: Circuit de transmisie a puterii: 3,2 N.m
Dimensiuni
Lățime: 148 mm
Înălțime: 118 mm
Adâncime: 87 mm
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-3
Certificări de produs: CE, CCC, EAC
Caracteristici de mediu
Clasa de protecție împotriva șocurilor electrice: Panou frontal clasa II
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Grad de protecție IK: IK07 conform EN 50102
Grad de poluare: 3 conform IEC 60947
Temperatura aerului ambiant în timpul funcționării: -20...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
Rezistență la flacără: capac siguranță 850 °C conform IEC 60695-2-1, carcasă 960 °C conform IEC 60695-2-1
