Supapa cu bilă cu trei căi Venta V311T este un element de control extrem de versatil și fiabil, ideal pentru sistemele de încălzire, răcire și climatizare în care este necesar un control precis al debitului de fluid. Această supapă, fabricată de Schneider Electric cu numărul de piesă 7311737000, este proiectată special pentru aplicații în care fiabilitatea și controlul precis sunt esențiale. Modelul V311T/32/16 este fabricat în dimensiunea DN32 cu o presiune nominală PN16, ceea ce asigură performanțe adecvate chiar și sub sarcini grele. Supapa are o conexiune filetată internă (Rp 1 1/4), care facilitează instalarea în sistemele existente. Caracteristica de debit egal procentual asigură o controlabilitate precisă, în timp ce coeficientul de debit de 16 kvs (echivalent cu 18,5 cv) permite un debit adecvat chiar și în sisteme mai mari. Domeniul de control al supapei de peste 50:1 oferă o flexibilitate remarcabilă într-o varietate de condiții de funcționare. Supapa V311T este compatibilă cu o varietate de medii, inclusiv apă și diverse concentrații de glicol (25%, 30%, 50%), ceea ce o face potrivită pentru utilizarea atât în sistemele de încălzire, cât și în cele de răcire. Are o gamă extrem de largă de temperaturi de funcționare, de la -20 °C la +120 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Supapa are o mișcare liniară cu o cursă de 20 mm, iar mișcarea ascendentă a tijei închide portul A și deschide portul B spre AB. Portul A are o clasă de scurgere IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. În ceea ce privește materialele, supapa cu bilă V311T cu numărul de articol 7311737000 reprezintă o calitate excepțională: corpul supapei este fabricat din fontă cu grafit sferoidal (EN-JS 1030), tija supapei este fabricată din oțel inoxidabil (AISI 303), iar discul supapei este fabricat din alamă CW602N. Scaunele robinetului sunt, de asemenea, fabricate din fontă cu grafit sferoidal (EN-JS 1030), în timp ce garniturile și garniturile tijei robinetului sunt fabricate din EPDM, ceea ce asigură o rezistență chimică excelentă și o durată lungă de viață. Diferența maximă de presiune la durata de viață normală este de 399,9 kPa, ceea ce garantează funcționarea corespunzătoare în majoritatea aplicațiilor. Supapa Venta V311T este destinată în principal piețelor europene, asiatice și australiene, dar designul său universal permite utilizarea acesteia în practic orice sistem cu parametri tehnici adecvați.

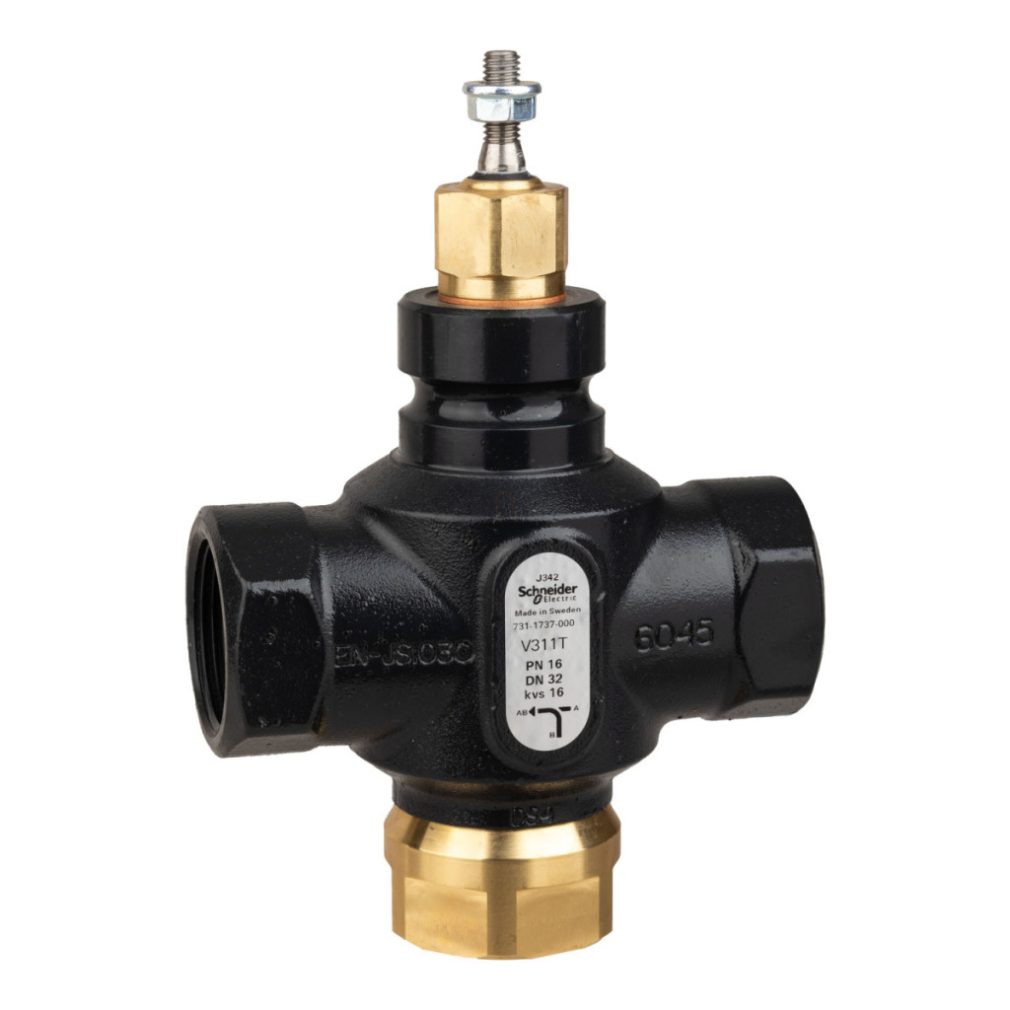

Supape cu glob și actuatoare Schneider Electric - 7311737000 - Supapă de control cu trei căi filetată V311T/32/16 date tehnice
Caracteristici generale
Familia de supape: Venta
Tipul produsului sau componentului: Supapă
Tipul supapei: Glob
Seria supapei: V311T
Model supapă: V311T/32/16
Compatibilitate și configurație
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 3 căi
Tip racord supapă: Filet interior Rp
Dimensiune racord supapă: Rp 1-1/4
Dimensiune corp: 32 mm (1-1/4 in)
Dimensiune țeavă: 32 mm
Caracteristici de performanță
Caracteristici de debit: Procentaj egal
Coeficient de debit: 18,5 cv, 16 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...120 °C
Presiunea fluidului max. delta P la durata de viață normală: 399,9 kPa
Domeniu de control al supapei de control: Mai mare de 50:1
Lungime cursă: 20 mm
Scurgeri la scaun: Port A: Clasa IV-S1 (0,005%)
Funcționarea tijei: Tija închide orificiul A și deschide orificiul B către AB
Mișcarea tijei: Linear
Materiale
Materialul garniturii:Alamă Material corp: Fontă cu grafit sferoidal EN-JS 1030 Material scaun: Port A: Fontă cu grafit sferoidal EN-JS 1030, Port B: Fontă cu grafit sferoidal EN-JS 1030 Material tijă: Oțel inoxidabil AISI 303 Portul B: fontă cu grafit sferoidal EN-JS 1030
Material tijă: Oțel inoxidabil AISI 303
Material dop: Alamă CW602N
Material etanșare tijă: EPDM (etilen propilen dien monomer)
Material garnitură scaun: Port A: EPDM (etilen propilen dien monomer), Port B: EPDM (etilen propilen dien monomer)
Material garnitură: EPDM (etilen propilen dien monomer)
Regiuni țintă: Europa, Asia-Pacific, Australia
