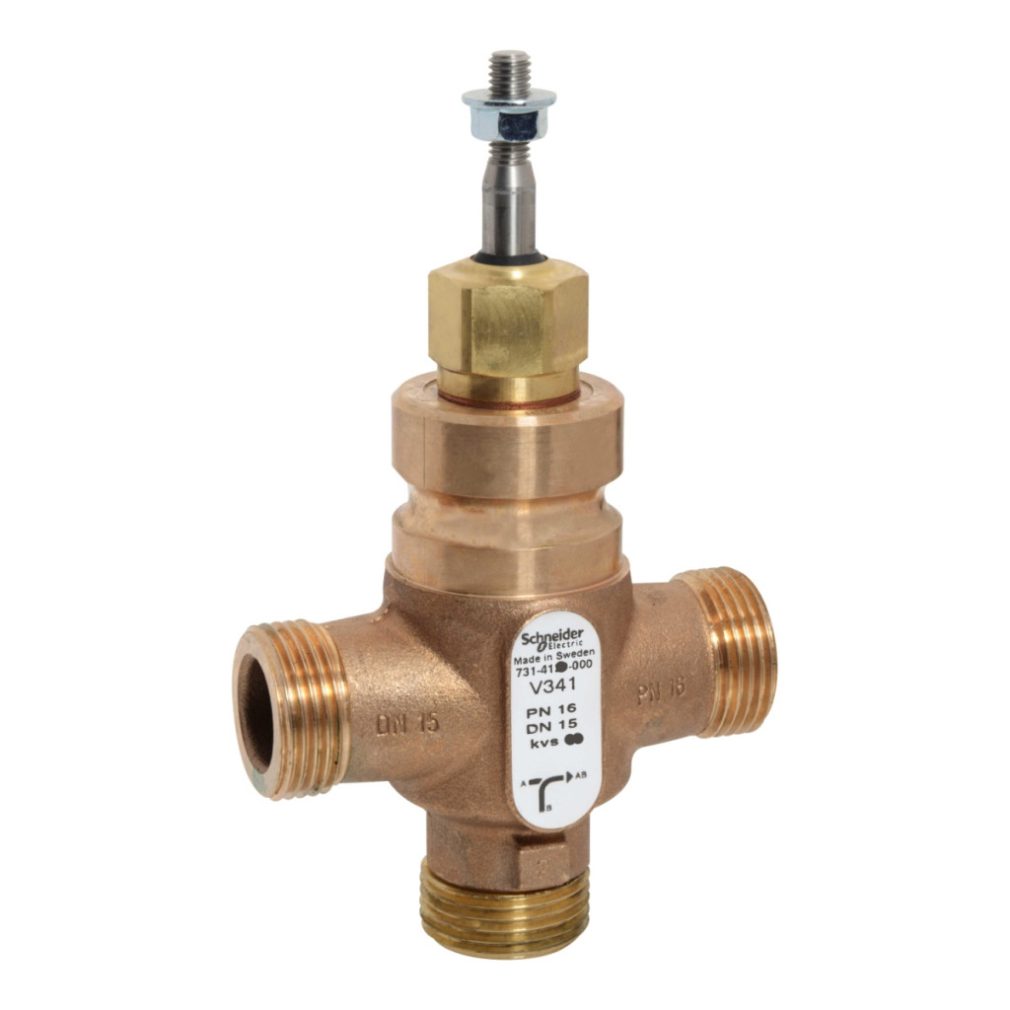

Supapa cu bilă Venta V341 Globe este o supapă cu bilă filetată cu trei căi de înaltă calitate, care reprezintă o componentă esențială a sistemelor profesionale de servicii pentru clădiri. Supapa cu numărul de articol 7314125000 are o conexiune cu filet exterior G 1, un diametru nominal de DN15 și o valoare Kvs de 2,5, fiind ideală pentru sarcini de control precis al debitului de fluid în diverse aplicații industriale și de utilități pentru clădiri. Supapa V341/15/2.5 este construită dintr-un corp robust din bronz Rg5, în timp ce componentele interne – inclusiv supapa de închidere, tija supapei și scaunele – sunt fabricate din oțel inoxidabil AISI 303, ceea ce asigură o durabilitate și o rezistență la coroziune remarcabile. Configurația cu 3 căi a supapei permite controlul complex al debitului de fluid, ceea ce este deosebit de util în sistemele de încălzire și răcire, unde controlul precis al temperaturii este esențial. Când tija supapei se deplasează în sus, aceasta închide orificiul A și deschide orificiul B către AB, rezultând o caracteristică de debit procentual uniformă. Printre parametrii tehnici notabili ai supapei cu glob Venta V341 se numără presiunea nominală PN16, care permite o diferență de presiune maximă de 599,8 kPa pe durata de viață normală. Domeniul larg de temperaturi de funcționare (de la -20 °C la 150 °C) îi permite să funcționeze în mod fiabil în diverse condiții de mediu. Este compatibilă cu o varietate de medii, inclusiv apă și soluții de glicol de diferite concentrații (25%, 30%, 50%), asigurând o aplicabilitate versatilă. Coeficientul său de debit de 2,89 cv (2,5 kvs) și domeniul de control mai mare de 50:1 permit un control precis al debitului fluidului. Supapa cu numărul de piesă 7314125000 dispune de soluții speciale de etanșare: garnitura și ambalajul tijei supapei din EPDM (etilen propilen dien monomer) asigură o stabilitate excelentă la temperatură și rezistență chimică. Garnitura scaunului supapei la portul A este metal-metal, ceea ce favorizează scurgeri minime (mai puțin de 0,02% kvs la portul A pentru porturile A-AB și mai puțin de 0,05% kvs pentru porturile B-AB). Mișcarea liniară a tijei supapei de 20 mm permite un control precis. Regiunile țintă pentru supapele V341 includ Europa, Asia și regiunea Pacificului, precum și Australia, ceea ce indică adecvarea și fiabilitatea produsului pentru piețele internaționale în diverse condiții climatice și de sistem.
Supape cu glob și actuatoare Schneider Electric - 7314125000 - Supapă de control cu trei căi filetată V341/15/2.5 date tehnice
Date generale
Familia de produse pentru supape: Venta
Tipul produsului sau componentului: Supapă
Tipul supapei: Supapă cu bilă
Seria de produse pentru supape: V341
Model supapă: V341/15/2.5
Compatibilitate și configurație
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 3 căi
Conexiune și dimensiuni
Tip conexiune supapă: G externă
Dimensiune conexiune supapă: G 1B
Dimensiune corp: 15 mm (1/2 in)
Dimensiune țeavă: 15 mm
Caracteristici de debit
Caracteristică de debit: Procent egal
Coeficient de debit: 2,89 cv, 2,5 kvs
Clasa de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Presiunea fluidului max. delta P la durata de viață normală: 599,8 kPa
Controlabilitate supapă de control: Mai mare de 50:1
Caracteristici de funcționare
Lungime cursă: 20 mm
Scurgeri scaun: Port A: Mai puțin de 0,02% kvs (porturi A-AB), port A: Mai puțin de 0,05% kvs (porturi B-AB)
Funcționarea fluxului tijei: Tija închide A și deschide B spre AB
Mișcarea tijei:Lineară. Materiale Material garnitură: Oțel inoxidabil. Material corp: Bronz Rg5. Material scaun: Port A: Oțel inoxidabil AISI 303, Port B: Oțel inoxidabil AISI 303. Material tijă: Oțel inoxidabil AISI 303. Port B: oțel inoxidabil AISI 303
Material tija: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare tijă:EPDM (monomer de etilenă propilenă dienă) Material garnitură scaun: Port A: metal pe metal Material garnitură: EPDM (monomer de etilenă propilenă dienă)
