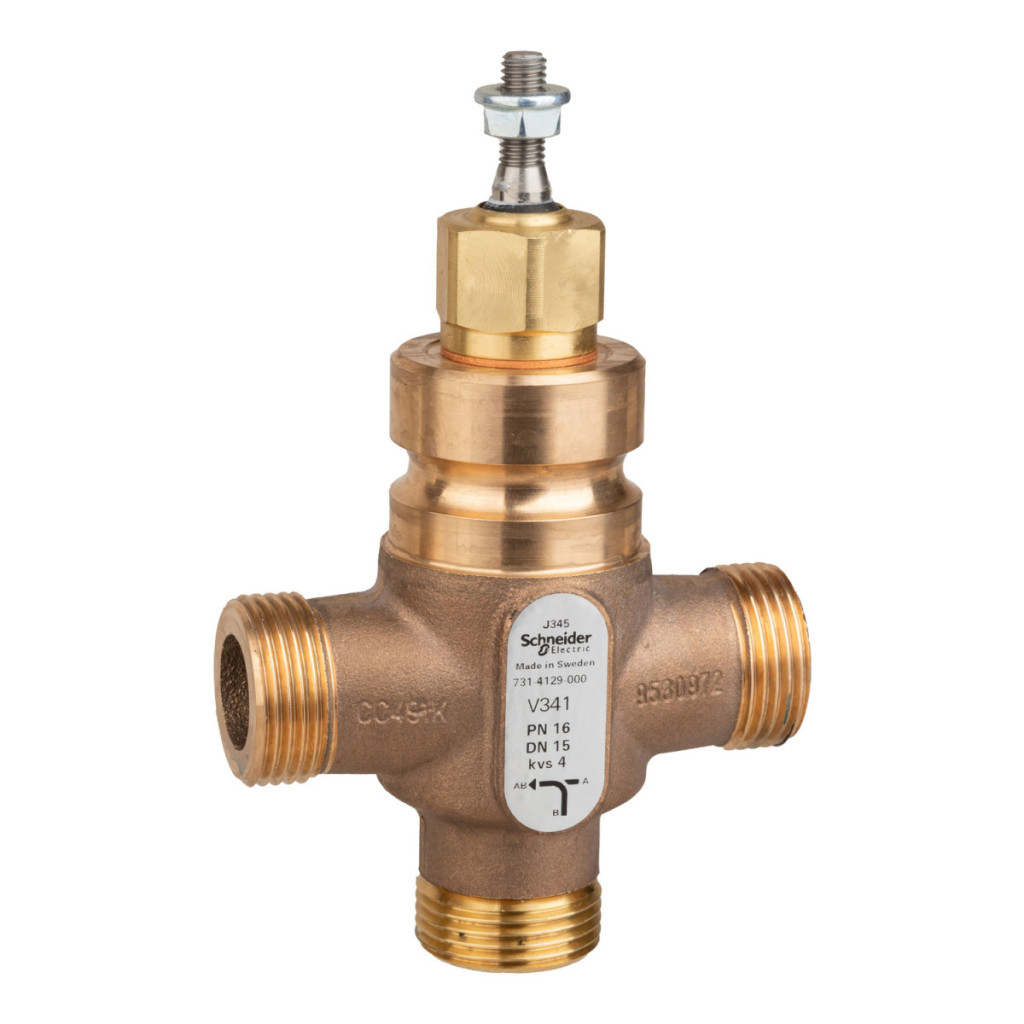

Supapa cu bilă cu trei căi Venta V341 Globe Valve este o supapă de control versatilă, de înaltă calitate, care reprezintă alegerea perfectă pentru sisteme de încălzire, răcire și alte sisteme de control al fluidelor. Supapa cu clasa de presiune PN16 are un filet exterior G 1, un diametru nominal de DN15 și o valoare de debit de 4,0 Kvs, ceea ce asigură o controlabilitate excelentă în diverse aplicații. Acest model (V341/15/4.0) din gama de produse Venta V341, cu corpul din bronz și componentele interne din oțel inoxidabil, garantează o durabilitate remarcabilă și o durată de viață lungă chiar și în condiții de funcționare solicitante. Supapa este compatibilă cu diverse medii, inclusiv apă și diferite concentrații de glicol (25%, 30%, 50%), fiind potrivită pentru o gamă largă de sisteme. Intervalul de temperatură de funcționare este între -20 °C și 150 °C, ceea ce permite utilizarea supapei în diverse condiții. Supapa V341 are caracteristici de debit procentuale egale, ceea ce permite un control precis. Coeficientul de debit de 4,0 Kvs (4,62 cv) este ideal pentru sistemele DN15. Mișcarea ascendentă a tijei supapei închide orificiul A și deschide orificiul B spre AB, în timp ce lungimea cursei de 20 mm și mișcarea liniară asigură o funcționare precisă. Controlabilitatea mai mare de 50:1 asigură o precizie remarcabilă a controlului în diferite intervale de debit. Supapa Venta V341 este fabricată din materiale de înaltă calitate: corpul este fabricat din bronz Rg5, în timp ce componentele interne, inclusiv tija, dopul și scaunele, sunt fabricate din oțel inoxidabil (AISI 303). Garniturile sunt fabricate din EPDM (etilen propilen dien monomer), care asigură o rezistență chimică excelentă și o durată lungă de viață. Portul A are o garnitură metal-metal, în timp ce garnitura supapei are caracteristici excelente de etanșeitate: mai puțin de 0,02% din valoarea Kvs pentru portul A (porturi A-AB) și mai puțin de 0,05% din valoarea Kvs pentru portul B (porturi B-AB). Diferența maximă de presiune a supapei este de 599,8 kPa în condiții normale de funcționare, ceea ce îndeplinește cerințele majorității aplicațiilor.
Supapă cu glob Venta V341, cu 3 căi, PN16, filet exterior G 1, DN15, Kvs 4,0 Date tehnice
Caracteristici generale
Familia de produse: Venta
Tipul produsului: Supapă
Tipul supapei: Glob
Seria de produse: V341
Model: V341/15/4.0
Număr articol: 7314129000
Parametri tehnici
Compatibilitate cu mediile: Glicol 25%, Glicol 30%, Glicol 50%, Apă
Configurație supapă: 3 căi
Tip racord: Filet exterior G
Dimensiune racord: G 1B
Dimensiune corp: 15 mm (1/2")
Dimensiune țeavă: 15 mm
Caracteristică debit: Procent egal
Coeficient de debit: 4,62 cv, 4 kvs
Clasă de presiune: PN16
Temperatura fluidului de lucru: -20...150 °C
Diferență maximă de presiune la durata de viață normală: 599,8 kPa
Reglabilitate: Mai mare de 50:1
Lungime cursă: 20 mm
Caracteristici de scurgere
Scurgere scaun: Portul A: Mai puțin de 0,02% din valoarea kvs (pentru porturile A-AB) Portul B: Mai puțin de 0,05% din valoarea kvs (pentru porturile B-AB) Caracteristici de funcționare Funcționare cu flux pe tijă: Tija închide A și deschide B spre AB
Mișcarea tijei: liniară
Materiale
Materialul pieselor interne: oțel inoxidabil
Materialul corpului: bronz Rg5
Materialul scaunului: Port A: Oțel inoxidabil AISI 303
Port B: Oțel inoxidabil AISI 303
Material ax: Oțel inoxidabil AISI 303
Material dop: Oțel inoxidabil AISI 303
Material etanșare ax: EPDM (monomer de etilenă propilenă dienă) Material etanșare scaun: Port A: metal pe metal Material etanșare: EPDM (monomer de etilenă propilenă dienă) Regiune de distribuție Piață țintă: Europa, regiunea Asia-Pacific, Australia
