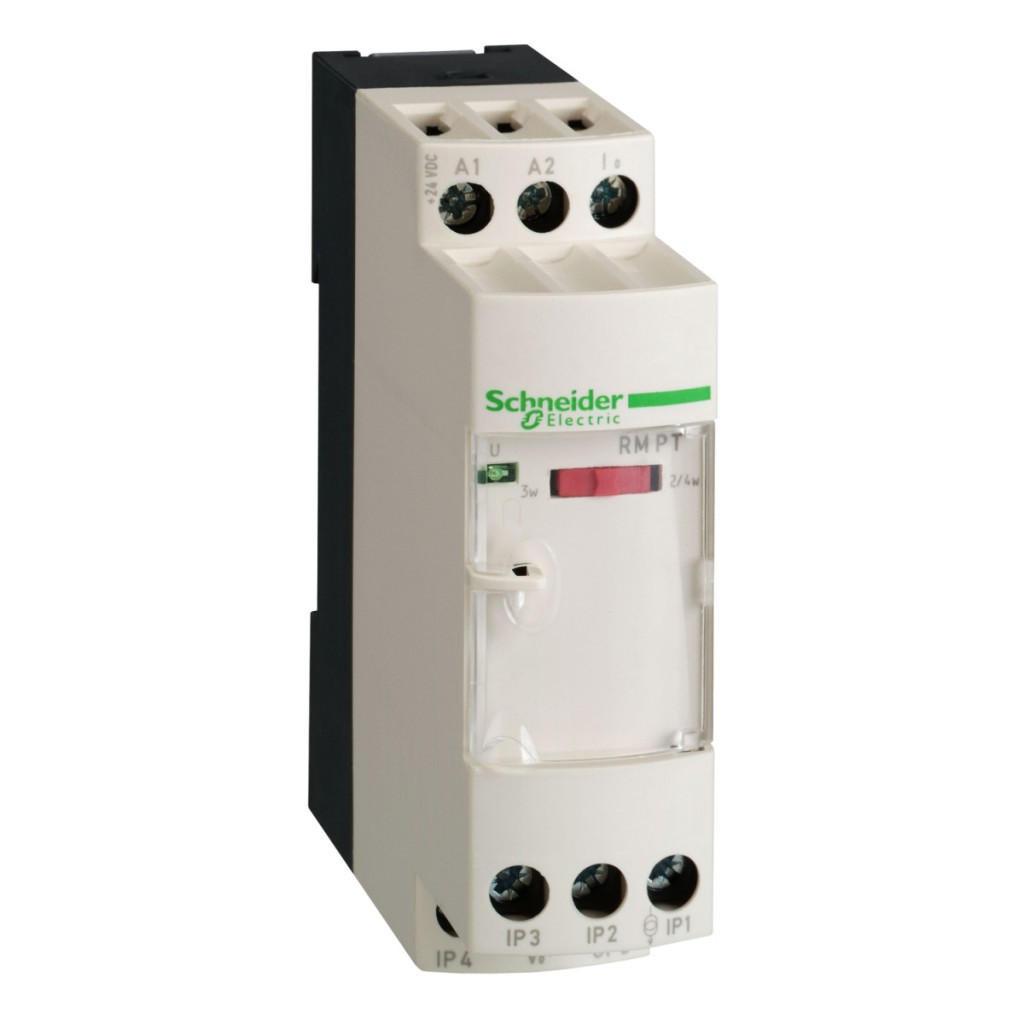

Transmițătorul de temperatură Schneider Electric Harmony Analog RMPT30BD este un convertor universal pentru sonde Pt100, dezvoltat pentru aplicații industriale profesionale. Acest instrument de precizie funcționează într-un interval de temperatură de 0...100 °C sau 32...212 °F și este compatibil cu senzori de temperatură de tip Pt100 cu 2, 3 sau 4 fire. Transmițătorul de temperatură RMPT30BD are caracteristici excelente de protecție care asigură o funcționare fiabilă pe termen lung, chiar și în medii industriale. Acestea includ protecție împotriva polarității inverse la sursa de alimentare și ieșire, protecție împotriva scurtcircuitelor la ieșire și protecție împotriva supratensiunii (+/- 30 V). Dispozitivul permite măsurători extrem de precise, cu o eroare de măsurare la scară completă de numai +/- 0,5% la 20 °C pentru conexiuni cu 3 sau 4 fire și +/- 1% pentru conexiuni cu 2 fire. Precizia repetabilității este de +/- 0,2% la 20 °C și +/- 0,6% la 60 °C, asigurând performanțe remarcabile chiar și în condiții de mediu extreme. Dispozitivul poate fi fixat pe o șină DIN sau montat pe o placă de montare, facilitând integrarea în sistemele existente. Dimensiunile sale compacte (80x25x78 mm) îi permit să se potrivească în spații înguste. Dispozitivul are un LED care indică când este pornit, ceea ce facilitează funcționarea și depanarea. RMPT30BD consumă maximum 40 mA în modul de ieșire de tensiune și 60 mA în modul de ieșire de curent. În cazul unor condiții de intrare anormale (fără intrare sau cablu de intrare rupt), dispozitivul generează o tensiune de ieșire anormală (-15...-11 V sau 11...15 V) sau un curent de ieșire anormal (-30...0 mA sau 22...30 mA), ceea ce ajută la identificarea rapidă a defectelor. Transmițătorul de temperatură Schneider Electric RMPT30BD are o gamă largă de certificări (GL, UL, CSA) și este conform cu standardele DIN 43760, IEC 60751, IEC 60947-1 și IEC 60584-1. Dispozitivul are un grad de protecție IP20 la blocul terminal și IP50 la carcasă, oferind o protecție adecvată în medii industriale. Are o rezistență excelentă la influențele mediului, inclusiv rezistență la foc (850 °C conform IEC 60695-2-1 și UL), șoc (50 gn până la 11 ms conform IEC 60068-2-27) și vibrații (5 gn până la 10-100 Hz conform IEC 60068-2-6). Intervalul de temperatură de funcționare al produsului este de 0 până la 50 °C când este montat alăturat și de 0 până la 60 °C cu un spațiu de 2 cm, iar intervalul de temperatură de depozitare este de -40 până la 85 °C.
Schneider Electric Harmony Analog - RMPT30BD - transmițător de temperatură, Pt100 - pentru, 0 - 100 °C date tehnice
Caracteristici cheie
Familia de produse: Harmony Analog
Tipul produsului sau componentei: Convertor pentru sonde universale Pt100
Tipul intrării analogice: Sondă de temperatură 0...100 °C/32..212 °F Pt 100 2, 3 sau 4 fire
Caracteristici suplimentare
Tip de protecție: Protecție împotriva polarității inverse la sursa de alimentare, Protecție împotriva scurtcircuitelor la ieșire, Protecție împotriva supratensiunii la ieșire (+/- 30 V), protecție la polaritate inversă la ieșire
Tensiune de ieșire analogică anormală: -15...-11 V când nu există intrare sau cablul de intrare este rupt, 11...15 V când nu există intrare sau cablul de intrare este rupt
Curent de ieșire analogică anormal: -30...0 mA când nu există intrare sau când firul de intrare este rupt, 22...30 mA când nu există intrare sau când firul de intrare este rupt
Consum de curent: <= 40 mA pentru ieșire de tensiune, <= 60 mA pentru ieșire de curent
Indicație locală: LED (verde) pentru a indica alimentarea
Caracteristici de măsurare
Eroare de măsurare: +/- 0,5% din scala completă (3 sau 4 fire) la 20 °C (degradare tranzitorie a performanței în cazul interferențelor electromagnetice), +/- 1% din scala completă (2 fire) la 20 °C (degradare tranzitorie a performanței în cazul interferențelor electromagnetice)
Precizie de repetabilitate: +/- 0,2% din scala completă la 20 °C, +/- 0,6% din scala completă la 60 °C
Conexiune
Capacitate conexiune clemă: 1 x 2,5 mm², 2 x 1,5 mm²
Cuplu de strângere: 0,6…1,1 N.m Alte caracteristici Marcaj: CE
Rezistență la supratensiune: 0,5 kV pentru 1,2/50 µs conform IEC 61000-4-5
Tensiune nominală de izolație [Ui]: 2000 V
Metodă de montare: Snap-on (șină DIN simetrică de 35 mm), fixă (pe placa de montare) B10d = 30437
Coeficient de temperatură: 150 ppm/°C
Condiții de mediu
Compatibilitate electromagnetică: Descărcare electrostatică - nivel de testare: 6 kV Nivel 3 (descărcare prin contact) conform IEC 61000-4-2, Descărcare electrostatică - nivel de testare: 8 kV Nivel 3 (descărcare în aer) conform IEC 61000-4-2
Grad de protecție IP: IP20 (bloc terminal), IP50 (carcasă) Rezistență la foc: 850 °C conform IEC 60695-2-1, 850 °C conform UL Rezistență la impact: 50 gn pentru 11 ms conform IEC 60068-2-27 Rezistență la vibrații: 5 gn (f= 10…100 Hz) conform IEC 60068-2-6
Rezistență la tranzienți rapizi: 1 kV (intrare-ieșire) conform IEC 61000-4-4, 2 kV (alimentare) conform IEC 61000-4-4
Temperatura ambiantă de funcționare: 0 până la 50 °C când sunt montate unul lângă altul, 0 până la 60 °C cu o distanță de 2 cm
Temperatura ambiantă de depozitare: -40…85 °C
