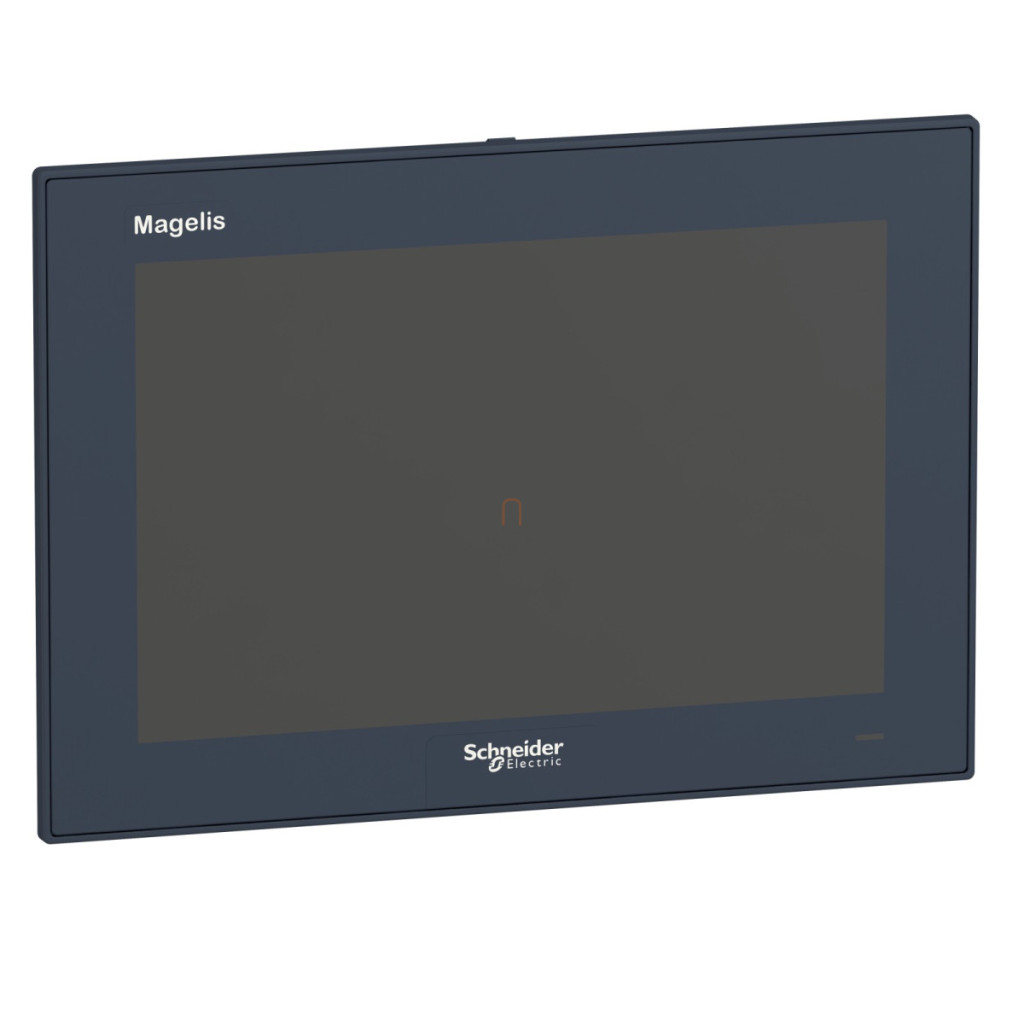

Ecranul tactil HMIDM6521 de 12 inci din seria Harmony iPC de la Schneider Electric este un dispozitiv de afișare industrial compact, dar extrem de versatil, conceput special pentru PC-urile modulare. Acest ecran profesional este alegerea perfectă pentru aplicații industriale de control și afișare, unde controlul tactil precis și calitatea excelentă a imaginii sunt esențiale. Modelul HMIDM6521 oferă control multi-touch datorită panoului tactil capacitiv proiectat (PCT) de înaltă calitate. Ecranul LCD TFT color de 12,1 inci oferă o rezoluție de 1280 x 800 pixeli (WXGA), care asigură un nivel de detaliu suficient pentru aplicații industriale. Ecranul poate afișa 16,7 milioane de culori și, datorită luminozității sale de 300 cd/m², este clar vizibil chiar și în condiții de lumină ambientală puternică. Unghiul său larg de vizualizare (140° pe orizontală și 115° pe verticală) asigură că informațiile afișate pe ecran sunt clar vizibile din aproape orice direcție, în timp ce raportul de contrast de 500:1 permite imagini clare și bine definite. O caracteristică specială a modelului HMIDM6521 este că poate fi utilizat chiar și cu mâinile ude sau acoperit cu picături de apă, ceea ce reprezintă un avantaj semnificativ în medii industriale critice. Ecranul poate fi alimentat cu mai multe surse de alimentare: 24 V CC sau 100-240 V CA, cu o toleranță de tensiune de 18-36 V pentru sursele de alimentare CC. Un indicator LED oferă informații despre starea dispozitivului. Afișajul este încastrat, măsoară 488,3 mm x 309 mm și cântărește 2,25 kg. Dispozitivul are o temperatură de funcționare cuprinsă între 0 și 55 °C, fiind astfel potrivit pentru utilizare într-o gamă largă de condiții de mediu. Important pentru utilizarea industrială, afișajul HMIDM6521 este conform cu numeroase standarde internaționale, inclusiv Clasa I diviziunea 2 CSA C22.2 Nr. 213, CSA C22.2 Nr. 142, UL 6110-2-201 și ANSI/ISA 12-12-01. De asemenea, are certificări IEC-Ex, EAC, CE și C-Tick, precum și protecție NEMA 4X, care oferă o rezistență excelentă la praf și apă. Are un grad de poluare de 2 și o altitudine de funcționare de până la 2000 de metri. Este de remarcat faptul că Schneider Electric a întrerupt deja producția acestui produs, dar va continua să ofere servicii pentru acesta până la 30 aprilie 2029.
Specificații tehnice Schneider Electric Harmony iPC HMIDM6521
Caracteristici generale
Familia de produse: Harmony iPC
Tip terminal: Ecran tactil
Tip produs sau componentă: Ecran plat
Caracteristici ecran
Unghi de vizualizare (orizontal x vertical): 140 x 115°
Raport de contrast: 500:1
Rezoluție ecran tactil: 2048 x 2048
Rezoluție afișaj: 1280 x 800 pixeli WXGA
Tip afișaj: LCD TFT color LED
Luminozitate: 300 cd/m²
Panou tactil: Tehnologie capacitivă proiectată multi-touch (PCT)
Funcție disponibilă: Poate fi operat cu apă pe ecran
Produs compatibil: PC modular Box
Dimensiune afișaj: 12,1 inci
Raport de aspect: 16:9
Tensiune nominală de alimentare: Alimentare 24 V CC sau 100...240 V AC
Limite de alimentare: 18...36 V
Culori afișaj: 16777216 culori
Indicație locală: LED de stare
Curent de pornire: 8,9 A
Montarea dispozitivului: Montare încastrată
Lățime: 488,3 mm
Înălțime: 309 mm
Greutate netă: 2,25 kg
Parametri de mediu
Standarde: Clasa I diviziunea 2 CSA C22.2 nr. 213, CSA C22.2 nr. 142, UL 6110-2-201, Clasa I diviziunea 2 ANSI/ISA 12-12-01
Grad de poluare: 2
Altitudine de funcționare: 2000 m
Certificări produs: IEC-Ex, EAC, CE, C-Tick
Grad de protecție NEMA: NEMA 4X
Temperatura ambiantă în timpul funcționării: 0...55 °C
Instalare și conectare
Dimensiuni decupaj panou: A=310 mm (12,2 in), B=221 mm (8,7 in), C=2,6 mm (0,08 in), R=5 mm (0,20 in)
Orientare montare: Conform indicațiilor din fișa tehnică a produsului, +/- 20°
Distanțe de montare: Pentru a asigura un flux de aer adecvat, sunt necesare următoarele distanțe deasupra, dedesubt și în lateralele unității: x1 > 100 mm (3,93 in), x2 > 50 mm (1,96 in), x3 > 15 mm (0,59 in) Informații despre produs Stare: Discontinuat - Numai service (discontinuat de la 14 mai 2025, reparabil până la 30 aprilie 2029)
