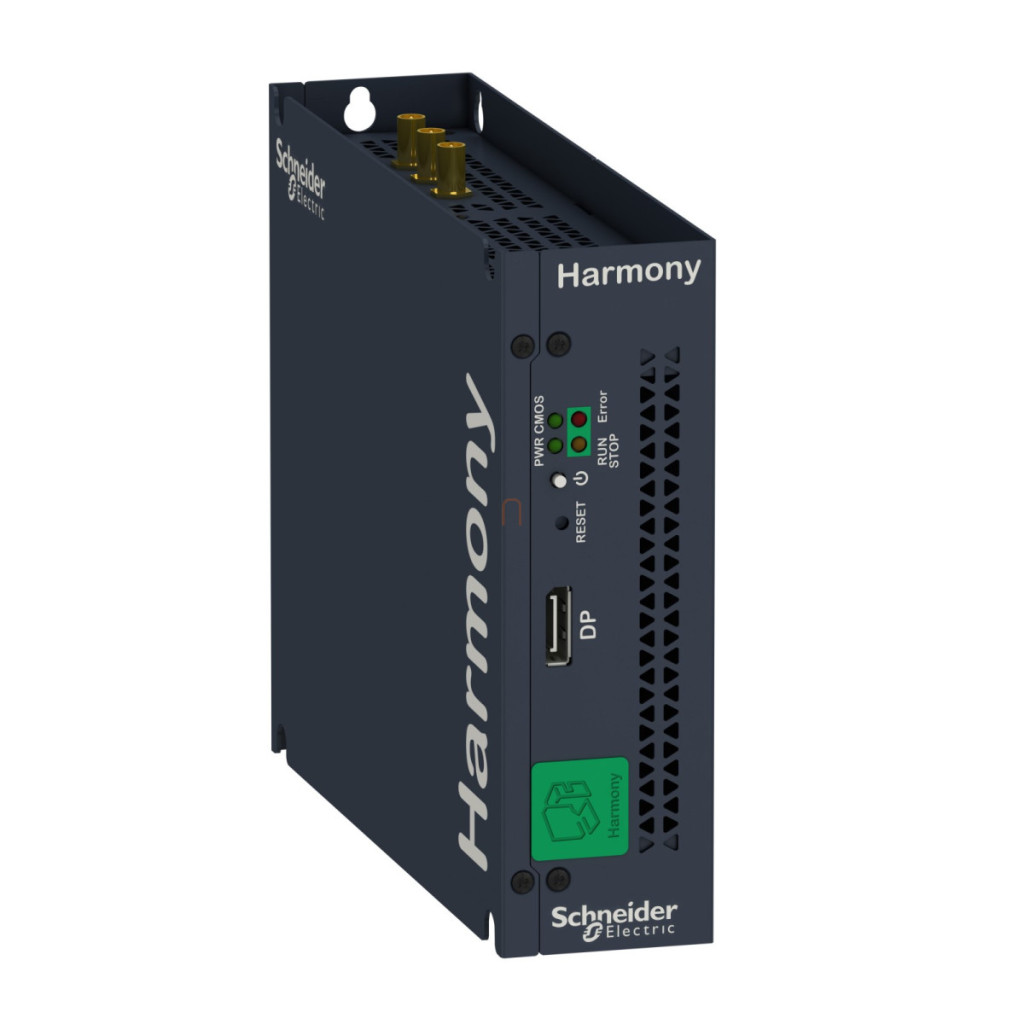

PC-ul modular Schneider Electric Harmony iPC este o soluție de calcul industrială compactă și robustă, concepută special pentru a sprijini aplicațiile de automatizare industrială și IIoT (Internetul industrial al lucrurilor). Acest model (HMIBMIEA5DD110L) este un dispozitiv Basic Optimised care face parte din familia de produse Harmony iPC și este ideal pentru funcționarea în medii industriale. Dispozitivul are 128 GB de stocare eMMC, care asigură stocarea fiabilă și rapidă a datelor chiar și în medii industriale. Memoria este de 4 GB RAM DDR3 internă (neextensibilă), suficientă pentru rularea aplicațiilor industriale. Funcționând pe sistemul de operare Windows, dispozitivul oferă performanțe remarcabile la executarea sarcinilor de automatizare, fiind în același timp compatibil cu platforma EcoStruxure și diverse sisteme HMI/SCADA. Dispozitivul include, de asemenea, Node-RED și recuperarea nodului de sistem, funcții de recuperare a sistemului de operare IIoT. PC-ul modular Harmony iPC are opțiuni excelente de conectivitate și este compatibil cu sistemele IDisplay și Modular Display HMIDM. Poate fi utilizat ca panou PC pe un ecran modular HMIDM. Conexiunile includ un conector cu șurub (tip pin, 1-way, pentru împământare - locație: partea inferioară) și un conector (tip SMA, 3-way - locație: partea superioară). Securitatea dispozitivului este îmbunătățită de funcția Secure password boot UEFI, care oferă protecție împotriva accesului neautorizat. În ceea ce privește caracteristicile fizice, PC-ul modular Harmony iPC are un design compact, cu o lățime de 187 mm, o înălțime de 150 mm și o greutate de numai 1,2 kg. Dispozitivul poate fi montat în mai multe moduri: montare tip carte (montare verticală cu montare în spate), montare pe perete (montare verticală cu montare laterală) sau montare orizontală. Sistemul nu are ventilator pentru răcire, ceea ce sporește fiabilitatea și reduce cerințele de întreținere. În ceea ce privește alimentarea cu energie, dispozitivul poate fi alimentat cu o sursă de alimentare de 24 V CC sau o sursă de alimentare de 100-240 V CA, cu o tensiune de alimentare cuprinsă între 9,6 și 28,8 V. Curentul de pornire este de 2,03 A. Dispozitivul este controlat de un buton ON/OFF. Rezoluția afișajului este de 3200 x 2000 pixeli la 60 Hz, oferind o experiență vizuală excelentă pentru operatori. PC-ul modular Harmony iPC este un dispozitiv extrem de fiabil și durabil, care respectă numeroase standarde industriale și are certificări CE, CULus, UL 60950 pentru echipamente IT, EAC, CCC și RCM, printre altele. Intervalul de temperatură de funcționare este de 0-50 °C în mod implicit (conform IEC 60068-2-2), deși în anumite configurații (de exemplu, atunci când se utilizează mini PCIe) acesta este modificat la 0-45 °C. Dispozitivul poate fi utilizat la altitudini de funcționare de până la 2000 m, în conformitate cu standardul IEC 60664-1.
Specificații tehnice ale PC-ului modular Schneider Electric Harmony iPC
Caracteristici generale
Familia de produse: Harmony iPC
Denumire scurtă a dispozitivului: PC modular BOX de bază optimizat
Tipul produsului: PC modular
Compatibilitate: IDisplay, afișaj modular HMIDM
Utilizare prevăzută: Panou PC HMIDM afișaj modular
Pachet software
Node-RED și restaurare nod sistem IIoT Wiring Operating System Restore
Instalator McAfee white listing licență de securitate cibernetică neincluse
EcoStruxture secure connect advisor abonament anual licență de securitate cibernetică neincluse
EcoStruxure Operator Terminal Expert run time HMI licență neincluse
EcoStruxure machine SCADA expert run time HMI/SCADA numai pe oferta configurată
EcoStruxure augmented operator advisor server augmented operator licență neincluse
Opțiuni de instalare
Metoda de montare: Montare pe suport, montare plată, montare pe perete
Specificații hardware
Memorie: 4 GB RAM DDR3 internă (neextensibilă)
Număr de sloturi de expansiune: 1,0 slot pentru mini PCIe
Rezoluție afișaj: 3200 x 2000 pixeli la 60 Hz
Temporizator de supraveghere: 1...255 ms
Conexiune electrică: Terminal cu șurub, tip conector: pin, 1-way, aplicație circuit: împământare - locație: partea inferioară
Conector, tip conector: SMA, 3 căi - amplasare: partea superioară
Pornire securizată cibernetic: Pornire securizată cu parolă UEFI
Alimentare electrică
Tensiune nominală de alimentare: Alimentare 24 V CC, 100...240 V c.a.
Limite de alimentare: 9,6...28,8 V
Tip de control: buton ON/OFF
Tip principal: optimizat de bază
Număr de sloturi: 1 slot mini PCI Express full-size cu placă de interfață opțională
Tip de răcire: Fără ventilator
Curent de pornire: 2,03 A
Caracteristici fizice
Lățime: 187 mm
Înălțime: 150 mm
Greutate produs: 1,2 kg
Condiții de mediu
Standarde: Clasa A grupul 1 IEC 55011, IEC 61000-6-4, IEC 61131-2, FCC partea 15, UL 60950
Etichete de calitate: CE
Directive: 2004/108/CE - compatibilitate electromagnetică, 2006/95/CE - Directiva privind joasa tensiune
Altitudine de funcționare: 2000 m conform IEC 60664-1
Certificări de produs: CE, CULus, UL 60950 pentru echipamente IT, EAC, CCC, RCM
Temperatura ambiantă de funcționare: 0...50 °C (implicit) conform IEC 60068-2-2
0...50 °C pentru montare plată
0...45 °C pentru mini PCIe
0...45 °C pentru montare plată pentru mini PCIe
