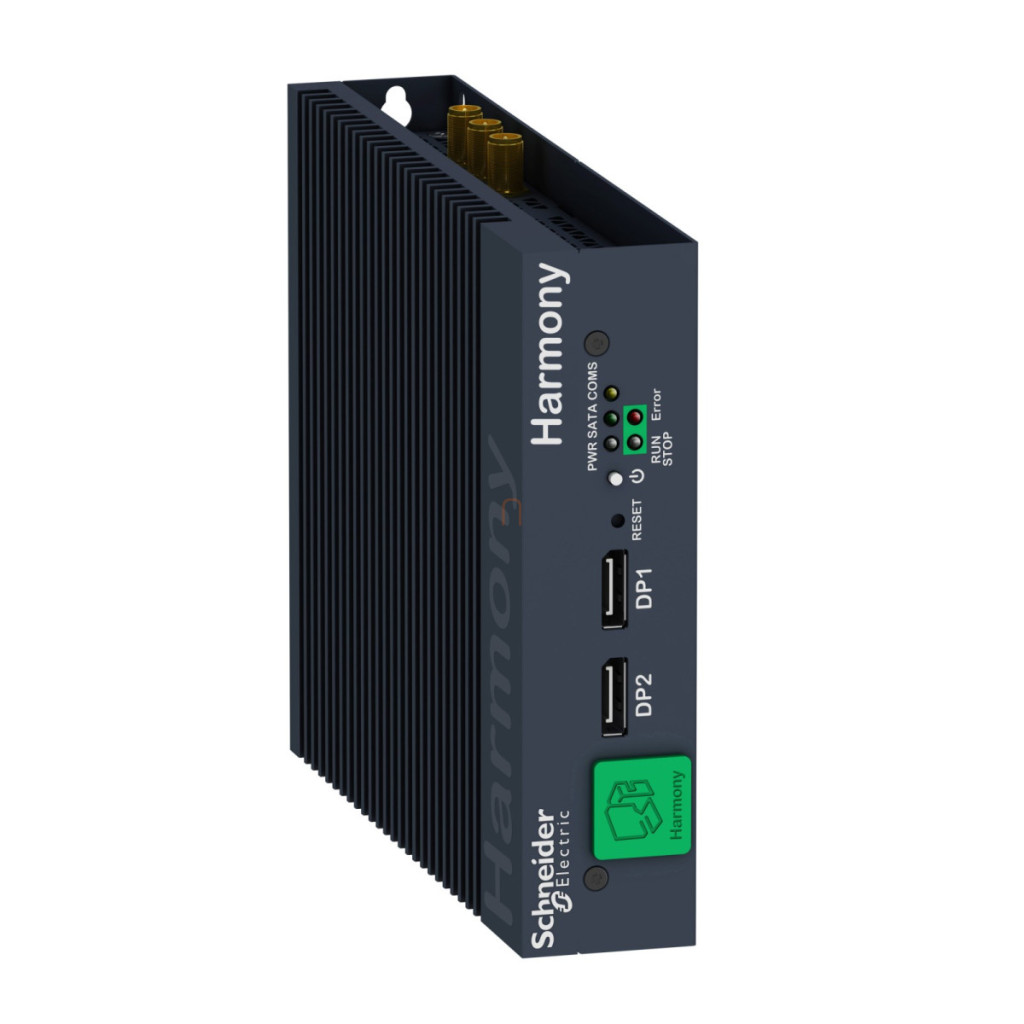

Seria de PC-uri modulare Schneider Electric Harmony iPC, modelul optimizat DC Base unit, este o alegere excelentă pentru mediile industriale, în special pentru sarcini de automatizare și control. Acest model, cu numărul de piesă HMIBMO0A5DD1001, este un computer industrial modern și compact, cu multe caracteristici avantajoase. Dispozitivul este un PC industrial modular compatibil cu familiile de produse IDisplay și Modular Display HMIDM. Utilizarea sa principală este pentru afișajele modulare HMIDM cu panou PC. Carcasa compactă, cu lățimea de 187 mm și înălțimea de 150 mm, cu o greutate de numai 1,25 kg, permite instalarea flexibilă în poziție verticală (montare verticală, montare pe spate), pe perete (montare verticală, montare laterală) sau în poziție orizontală. Modelul HMIBMO0A5DD1001 are 4 GB de memorie RAM DDR3, care este internă și neextensibilă. De asemenea, oferă opțiunea de conectare SSD M.2 și 1 slot de expansiune mini PCIe. Rezoluția maximă a ecranului sistemului este de 3200 x 2000 pixeli, cu o rată de reîmprospătare de 60 Hz. Dispozitivul funcționează cu o sursă de alimentare de 24 V CC, dar acceptă și o sursă de alimentare de 100-240 V CA, cu o tensiune de funcționare cuprinsă între 9,6 și 28,8 V. Curentul său de pornire este de 2,03 A. Dispozitivul are o serie de caracteristici de securitate, inclusiv pornire securizată cu parolă (UEFI) și un temporizator de supraveghere (interval de reglare 1-255 ms). Acest model din seria Harmony iPC funcționează cu un sistem de răcire fără ventilator, ceea ce sporește fiabilitatea și reduce cerințele de întreținere. Dispozitivul este compatibil cu mai multe pachete software, cum ar fi Node-RED și noduri de sistem, soluții EcoStruxure și sisteme HMI/SCADA, deși pentru acestea sunt necesare licențe separate. Dispozitivul are o gamă largă de certificări, inclusiv CE, CULus, CULus HazLoc Clasa I Divizia 2, ATEX, CCC, RCM, EAC și IEC Ex pentru locații periculoase (3GD zona 2/22). Intervalul său de temperatură de funcționare este de 0-55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, în conformitate cu standardul IEC 60664-1. Este important de reținut că produsul este în curs de retragere, producția urmând să înceteze la 14 mai 2025, iar perioada de service urmând să se încheie la 30 aprilie 2029.
Date tehnice Schneider Electric Harmony iPC HMIBMO0A5DD1001
Informații generale
Familia de produse: Harmony iPC
Denumire scurtă a dispozitivului: PC modular BOX optimizat
Tipul produsului: PC modular BOX
Compatibilitate: IDisplay, Modular Display HMIDM
Aplicație: Panou PC HMIDM afișaj modular
Specificații hardware
Memorie: 4 GB RAM DDR3 internă (neextensibilă)
Sloturi libere: 1 SSD M.2
Opțiuni de extindere: 1 slot pentru mini PCIe
Rezoluție afișaj: 3200 x 2000 pixeli la 60 Hz
Temporizator de supraveghere: 1...255 ms
Conexiune electrică: Conector cu șurub, tip conector: pin, 1-way, aplicație circuit: împământare - locație: partea inferioară
Conector, tip conector: SMA, 3 căi - locație: sus
Securitate cibernetică: Pornire UEFI cu parolă securizată
Date electrice
Tensiune nominală de alimentare: Alimentare 24 V CC, 100...240 V c.a.
Limite de alimentare: 9,6...28,8 V
Tip de control: buton ON/OFF
Tip: optimizat
Număr de sloturi: 1 slot pentru mini PCI Express de dimensiuni normale fără placă de interfață opțională
Tip de răcire: Fără ventilator
Curent de pornire: 2,03 A
Caracteristici fizice
Lățime: 187 mm
Înălțime: 150 mm
Greutate netă: 1,25 kg
Caracteristici de mediu
Caracteristici de mediu: Locație periculoasă cu adaptor HMIYMMAC1 suplimentar
Standarde: Clasa A grupul 1 IEC 55011, IEC 61000-6-4, IEC 61131-2, FCC partea 15, UL 61010
Etichete de calitate: CE
Directive: 2004/108/CE - compatibilitate electromagnetică, 2006/95/CE - Directiva privind joasa tensiune
Altitudine de funcționare: 2000 m conform IEC 60664-1
Certificări de produs: CE, CULus, CULus CSA 22-2 Nr. 142, CULus HazLoc Clasa I Diviziunea 2 ANSI/ISA 12-12-01, CULus HazLoc Clasa I Diviziunea 2 CSA 22-2 Nr. 213, ATEX, CCC, RCM, EAC, IEC Ex locație periculoasă 3GD zona 2/22
Temperatura ambiantă de funcționare: 0..,55 °C (implicit) conform IEC 60068-2-2, 0...55 °C montare plată
Informații de instalare
Locație de instalare: Montare pe suport, montare plană, montare pe perete
Montare pe suport: Montare verticală cu fixare în spate
Montare pe perete: Montare verticală cu fixare laterală
Montare orizontală
