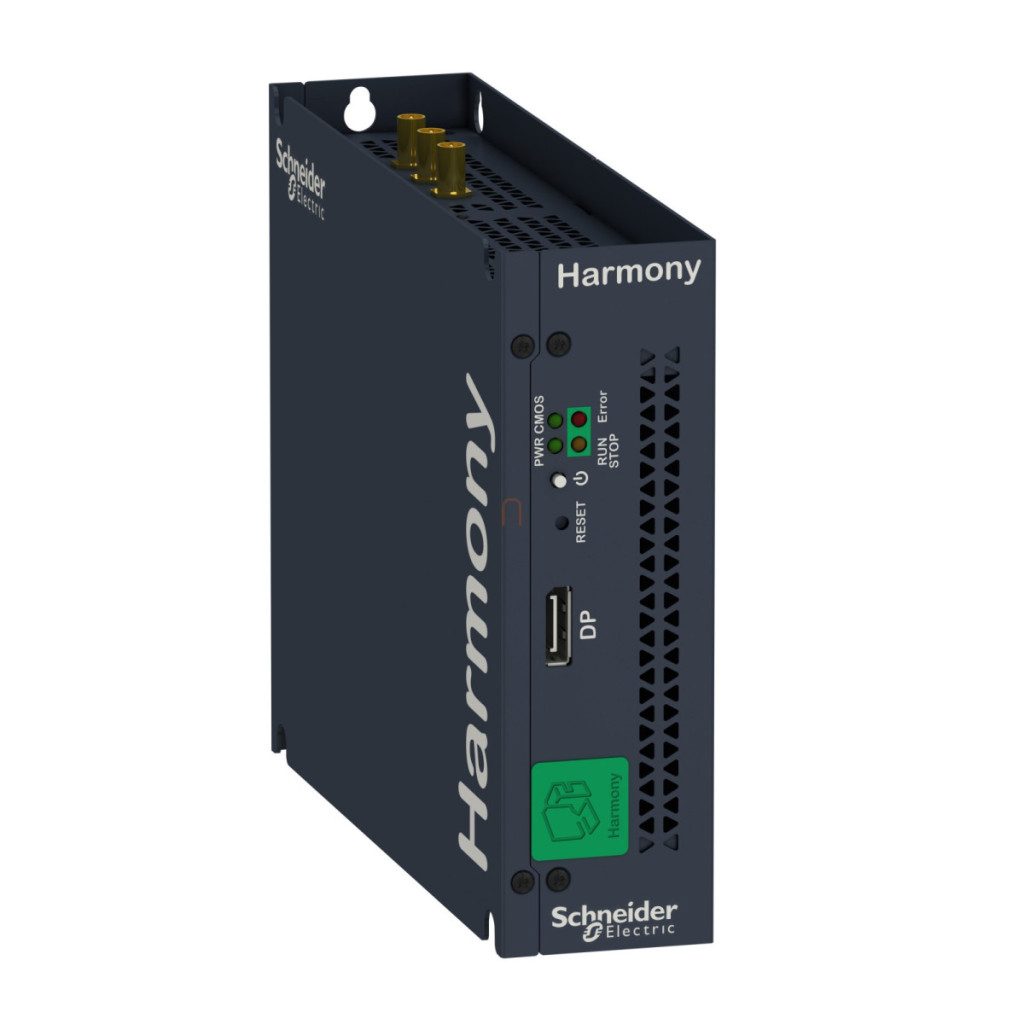

Un membru remarcabil al seriei Harmony iPC de la Schneider Electric este PC-ul modular HMIBMIEA5DD1001, conceput pentru utilizare în medii industriale, în special pentru aplicații IIoT (Internetul industrial al lucrurilor). Acest model este un produs discontinuat, deci este disponibil numai în scopuri de service. Va fi fabricat până la 14 mai 2025, iar asistența va fi asigurată până la 30 aprilie 2029. Modular BOX PC basic Optimized este un computer industrial extrem de versatil, care poate fi utilizat în diferite moduri de instalare: tip carte, plat sau montat pe perete. Dispozitivul are 4 GB de memorie RAM DDR3, care nu este extensibilă, și un slot de expansiune mini PCIe care acceptă carduri de dimensiuni normale cu o placă de interfață opțională. Rezoluția afișajului este impresionantă, de până la 3200 x 2000 pixeli la 60 Hz, oferind o calitate vizuală excelentă. HMIBMIEA5DD1001 oferă o serie de opțiuni de conectare, inclusiv un conector cu șurub pentru împământare în partea inferioară și un conector SMA cu trei fire în partea superioară. Securitatea este asigurată de funcția Secure password boot UEFI. În ceea ce privește alimentarea cu energie, dispozitivul poate funcționa cu 24 V CC sau 100-240 V CA, cu un interval de tensiune admisibil de 9,6-28,8 V. Controlul este asigurat de un buton ON/OFF și este de remarcat faptul că răcirea se face fără ventilator, ceea ce asigură o funcționare silențioasă și o fiabilitate mai mare chiar și în medii industriale prăfuite. Dispozitivul are o lățime de 187 mm, o înălțime de 150 mm și o greutate de 1,2 kg. Intervalul de temperatură de funcționare este de 0-50 °C în mod implicit, dar de 0-45 °C atunci când se utilizează mini PCIe. Altitudinea maximă de funcționare este de 2000 m, în conformitate cu standardul IEC 60664-1. Dispozitivul are numeroase certificări internaționale, precum CE, CULus, UL 60950 pentru echipamente IT, CCC, RCM și EAC. Este conform cu IEC 55011 clasa A grupa 1, IEC 61000-6-4, IEC 61131-2, FCC partea 15 și UL 60950, precum și cu directivele 2004/108/CE privind compatibilitatea electromagnetică și 2006/95/CE privind joasa tensiune. PC-ul modular Schneider Electric Harmony iPC HMIBMIEA5DD1001 este compatibil cu sistemele IDisplay și Modular Display HMIDM și poate fi utilizat ca panou PC pe afișajele modulare HMIDM. În ceea ce privește pachetele software, dispozitivul include Node-RED și recuperarea nodului de sistem, IIoT Wiring Operating System Restore. Este important de reținut că anumite licențe, cum ar fi licența de protecție cibernetică McAfee whitelist creator installer, abonamentul anual EcoStruxture secure connect advisor, licența EcoStruxure Operator Terminal Expert runtime HMI, EcoStruxure machine SCADA expert și licențele EcoStruxure augmented operator advisor server nu sunt incluse și și trebuie achiziționate separat.
Specificații tehnice ale PC-ului modular Schneider Electric Harmony iPC
Caracteristici cheie
Familia de produse: Harmony iPC
Denumire scurtă a dispozitivului: PC modular BOX de bază optimizat
Tipul produsului: PC modular box
Compatibilitate: IDisplay, Modular Display HMIDM
Domeniu de aplicare: Panou PC HMIDM afișaj modular
Specificații tehnice
Memorie: 4 GB RAM DDR3 internă (neextensibilă)
Număr de sloturi de extindere: 1 slot pentru mini PCIe
Rezoluție afișaj: 3200 x 2000 pixeli la 60 Hz
Temporizator de supraveghere: 1,..255 ms
Conexiune electrică: Conector cu șurub, tip conector: pin, 1-way, aplicație circuit: împământare - locație: partea inferioară; Conector, tip conector: SMA, 3 căi - locație: partea superioară
Securitate cibernetică: Pornire UEFI cu parolă securizată
Tensiune nominală de alimentare: Alimentare 24 V CC sau 100...240 V c.a.
Limite de tensiune de alimentare: 9,6...28,8 V
Tip control: buton ON/OFF
Tip principal: Basic Optimised
Tip răcire: fără ventilator
Curent de pornire: 2,03 A
Caracteristici fizice
Lățime: 187 mm
Înălțime: 150 mm
Greutate netă: 1,2 kg
Condiții de mediu
Standarde: Clasa A grupa 1 IEC 55011, IEC 61000-6-4, IEC 61131-2, FCC partea 15, UL 60950
Etichete de calitate: CE
Directive: 2004/108/CE - compatibilitate electromagnetică, 2006/95/CE - Directiva privind joasa tensiune Altitudine de funcționare: 2000 m în conformitate cu IEC 60664-1 Certificare: CE, CULus, UL 60950 pentru echipamente IT, CCC, RCM, EAC
Temperatura ambiantă de funcționare: 0...50 °C (implicit) în conformitate cu IEC 60068-2-2; 0...50 °C cu montare plată; 0...45 °C cu mini PCIe; 0...45 °C cu montare plată cu mini PCIe
Informații privind instalarea
Metoda de montare: Montare tip carte, Montare plată, Montare pe perete
