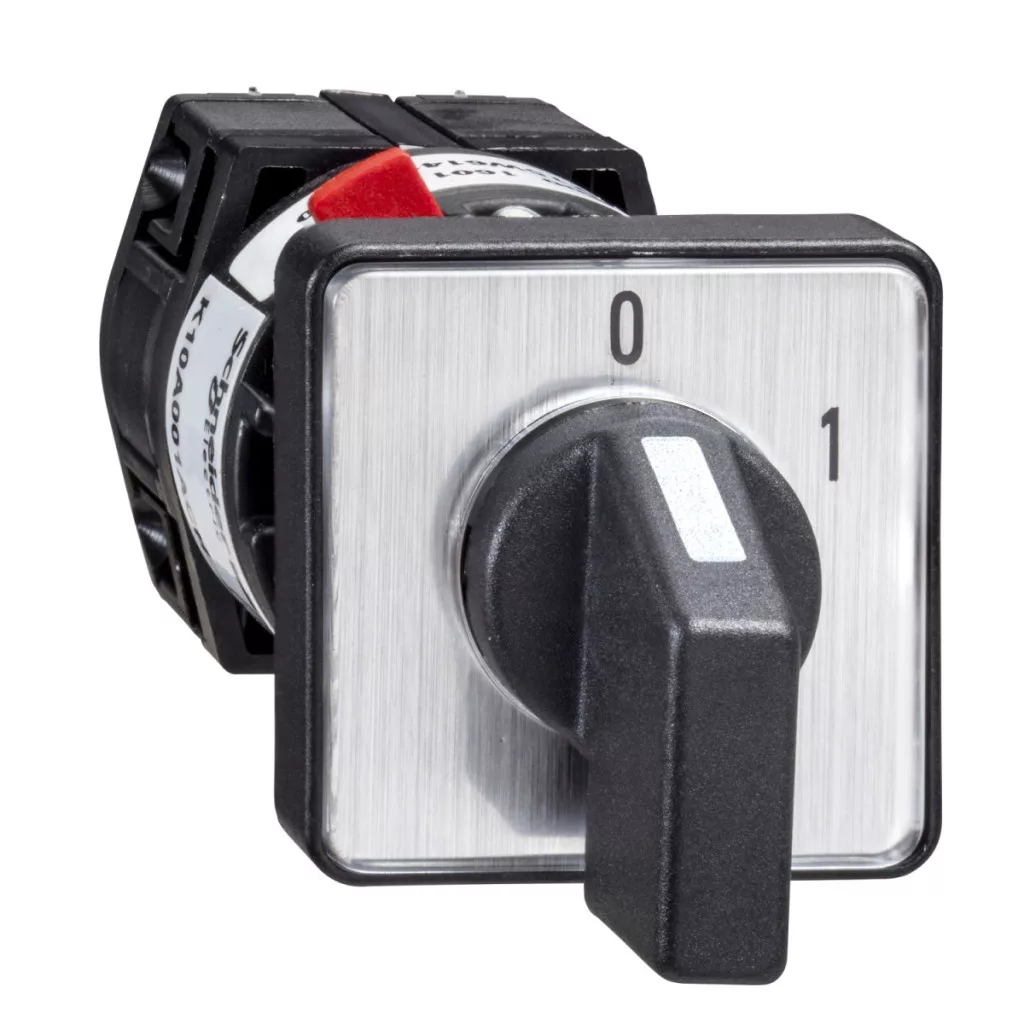

Comutatorul cu buton Schneider Electric din seria Harmony K, modelul K10A001ACH, este un dispozitiv de comandă versatil și fiabil, reprezentând alegerea ideală pentru aplicații industriale, mașini și echipamente. Acest comutator complet se poate integra cu ușurință în diverse panouri de comandă, tablouri de bord și dulapuri electrice, asigurând astfel o funcționare eficientă și sigură. Modelul K10A001ACH este o versiune cu 1 pol (1P), care dispune de o funcție simplă de comutare pornit-oprit (0-1) cu un unghi de comutare de 60 de grade. Se montează pe panoul frontal al dispozitivului, oferind o opțiune de montare flexibilă prin orificii cu diametrul de 16 mm sau 22 mm. Partea frontală are un design elegant, cu o inscripție metalică de 30 x 30 mm, pe care se află marcajul negru 0-1, în timp ce elementul de comandă este o manetă din plastic negru, care asigură o prindere ergonomică și o manevrare ușoară. Din punct de vedere electric, comutatorul K10A001ACH este dimensionat pentru un curent termic convențional de 10 A măsurat în aer liber. Funcționează excelent chiar și în condiții de funcționare diferite, asigurând un curent nominal de 10 A în categoriile 400 V AC-1 și AC-21A. În cazul sarcinilor inductive (AC-15), acesta suportă un curent nominal de 3 A la 240 V și de 6 A la 120 V. În cazul sarcinilor de tip rezistiv cu curent continuu, acesta are o capacitate de 10 A la 24 V, de 0,7 A la 110 V și de 0,3 A la 220 V. Tensiunea de izolație este de 440 V (la gradul de poluare 3), ceea ce corespunde standardului IEC 60947-1, iar rezistența nominală la tensiune de impuls este de 4 kV. Puterea nominală de funcționare a produsului în categoria de utilizare AC-23A este de 370 W la o rețea monofazată de 110/120 V și de 750 W la o rețea monofazată de 220/240 V. Exprimată în cai putere, aceasta corespunde la 0,33 hp la 110/120 V c.a., iar la 220/240 V CA, aceasta corespunde unei puteri de 0,75 CP. Protecția împotriva scurtcircuitelor trebuie asigurată cu un siguranțe termice de tip gG de 10 A. Comutatorul K10A001ACH oferă o fiabilitate remarcabilă, dovadă fiind durata de viață electrică de 100 de milioane de cicluri și durata de viață mecanică de 1 milion de cicluri. Comutatorul are o acțiune de deschidere lentă, iar conectarea electrică se realizează cu borne cu șurub, cu o capacitate de 2 x 1,5 mm². Clasa de protecție IP este IP20 pentru corpul comutatorului și IP65 pentru capul de comandă, conform IEC 60529, ceea ce asigură o protecție excelentă împotriva prafului și umezelii la părțile vizibile. Intervalul de temperatură de funcționare al comutatorului este cuprins între -20 °C și +55 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +70 °C. Este conform cu standardele relevante CENELEC EN 50013, IEC 60947-3, IEC 60947-5-1 și deține certificarea CULus. Clasa de protecție este II, conform standardului IEC 60536. Comutatorul cu buton K10A001ACH are dimensiuni compacte: lățimea și înălțimea sunt de 30 mm, iar adâncimea de 76 mm, ceea ce permite o instalare compactă chiar și în spații înguste.
Specificații tehnice Schneider Electric Harmony K - K10A001ACH
Caracteristici principale
Gama de produse: Harmony K
Tip de produs: Comutator cu buton complet
Denumirea componentei: K10
Curent termic convențional măsurat în aer liber [Ith]: 10 A
Montarea produsului: Montare pe panou frontal
Mod de montare: Orificiu de Ø 16 sau 22 mm
Tipul capului comutatorului cu buton: Panou frontal de 30 x 30 mm
Tipul elementului de acționare: Manetă neagră
Inscripționare: Inscripție metalică, cu marcaj negru 0-1
Funcția comutatorului cu buton: Comutator
Revenire: Nu
Poziție oprită: Cu poziție oprită
Descrierea polilor: 1P
Poziții de comutare: Dreapta: 0° - 60°
Grad de protecție IP: Bloc de contacte: IP20
Cap de comandă: IP65 conform IEC 60529
Informații suplimentare
Unghi de comutație: 60°
Tensiune nominală de izolație [Ui]: 440 V (grad de poluare 3) conform IEC 60947-1
Putere nominală de funcționare în W: 370 W AC-23A, 110/120 V monofazat
750 W AC-23A, 220/240 V monofazat
Putere nominală în LE: 0,33 LE la 110/120 V CA, 1 fază
0,75 LE la 220/240 V CA, 1 fază
Curent nominal de funcționare CA [Ie]: 10 A la 400 V CA-1
10 A la 400 V CA-21A
3 A la 240 V CA-15
6 A la 120 V CA-15
Curent nominal de funcționare CC [Ie]: 10 A la sarcină de tip rezistiv de 24 V
0,3 A la sarcină de tip rezistiv de 220 V
0,7 A la sarcină de tip rezistiv de 110 V
Durată de viață electrică: 100.000.000 de cicluri
Protecție împotriva scurtcircuitului: Siguranță termică de tip gG de 10 A
Rezistență nominală la tensiune de impuls [Uimp]: 4 kV conform IEC 60947-1
Funcționarea contactelor: Deschidere lentă
Conectare electrică: Cleme cu șurub fixate, capacitate de conectare: 2 x 1,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 76 mm
Caracteristici de mediu
Standarde: CENELEC EN 50013
IEC 60947-3
IEC 60947-5-1
Certificări de produs: CULus
Tratament de protecție: TC
Temperatura mediului de funcționare: -20...55 °C
Temperatura mediului de depozitare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
