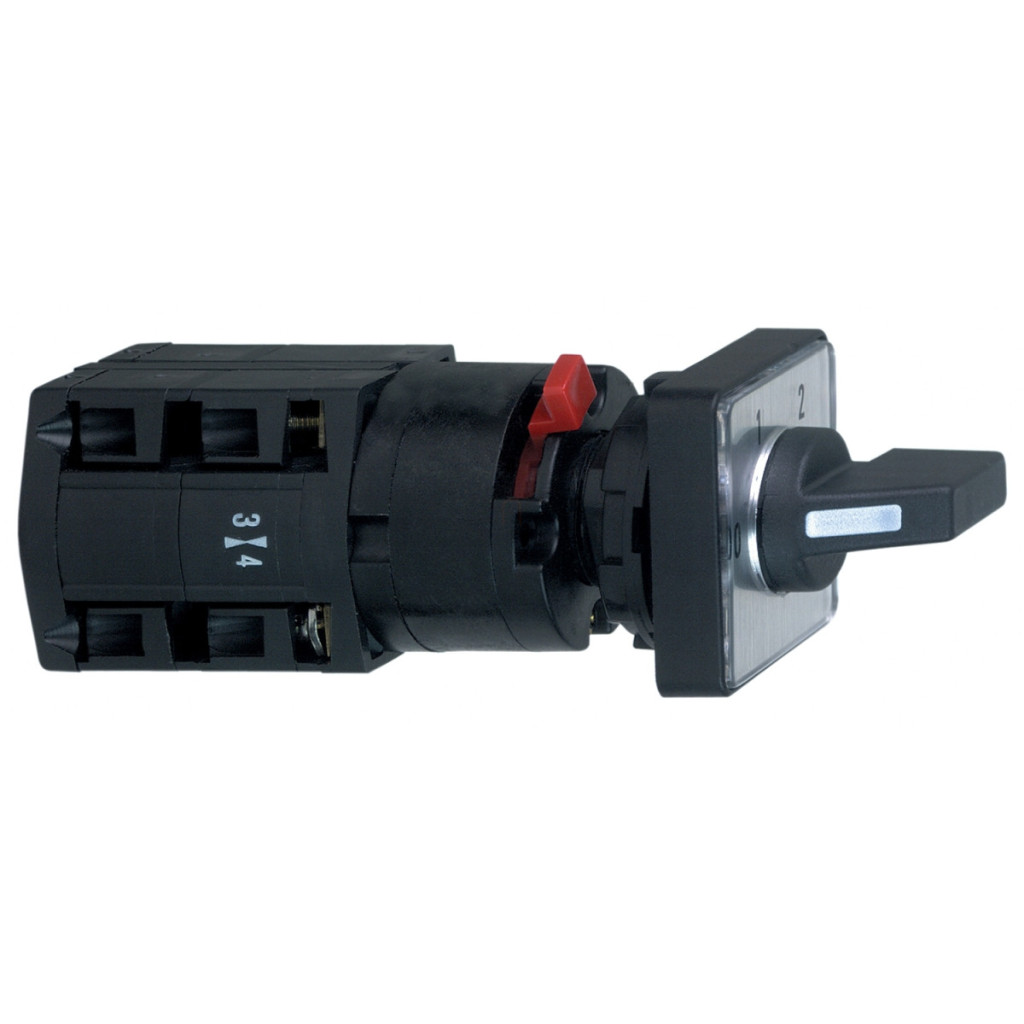

Comutatorul cu came K10B002QCH din gama Harmony K de la Schneider Electric este un element de control versatil, de calitate profesională, ideal pentru diverse sarcini de comutare în medii industriale. Acest comutator cu came complet poate fi montat într-o gaură cu diametrul de 16 mm sau 22 mm, permițând integrarea flexibilă în diverse panouri de control. Componenta K10 este un element fiabil al familiei de produse Harmony, cu o capacitate termică convențională de 10 amperi în aer liber. Produsul este proiectat pentru montarea pe panoul frontal și este livrat cu un panou frontal de 30x30 mm. Comutatorul, echipat cu un mâner negru, se integrează bine și din punct de vedere vizual în mediile industriale. Dispozitivul are un marcaj metalic cu marcaje negre 0-1-2, astfel încât starea actuală a comutatorului este clar vizibilă. Acest comutator cu trepte are o funcționare în 2 trepte, cu un unghi de comutare de 60 de grade, și are, de asemenea, o poziție 0 (oprit). Pozițiile de comutare sunt situate la unghiuri de 270° - 330° - 30° când sunt rotite spre dreapta. Produsul are un design cu 1 pol și nu are funcție de revenire automată sau funcție de blocare. Din punct de vedere al protecției, blocul de contact K10B002QCH are protecție IP20, în timp ce capul actuatorului oferă protecție IP65 în conformitate cu IEC 60529, ceea ce îl face foarte rezistent la pătrunderea prafului și umezelii. Produsul are o tensiune nominală de izolare de 440 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls rezistentă este de 4 kV. Comutatorul este echipat cu un contact cu întrerupere lentă, care crește fiabilitatea comutării și durata de viață. K10B002QCH are un curent nominal de funcționare de 10 A 400 V AC-1 și AC-21A în curent alternativ și 3 A 240 V AC-15 și 6 A 120 V AC-15 în curent continuu. Pentru sarcini de curent continuu, este potrivit pentru comutarea sarcinilor rezistive de 10 A 24 V, sarcinilor rezistive de 0,3 A 220 V și sarcinilor rezistive de 0,7 A 110 V. În ceea ce privește puterea, produsul poate comuta 370 W în categoria AC-23A la 110/120 V și 750 W la 220/240 V într-un sistem monofazat. În termeni de putere, aceasta corespunde la 0,33 CP la 110/120 V c.a. și 0,75 CP la 220/240 V c.a. într-o sarcină monofazată. Comutatorul este extrem de durabil, cu o durată de viață electrică de 100 de milioane de cicluri de comutare și o durată de viață mecanică de 1 milion de cicluri. Pentru protecția împotriva scurtcircuitelor, se recomandă o siguranță de tip gG de 10 A. Conexiunea electrică se realizează cu borne cu șurub cu o capacitate de 2 x 1,5 mm². Produsul este conform cu mai multe standarde internaționale, inclusiv CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1, și este certificat CULus. Este fabricat cu tratament de suprafață TC și are o temperatură de funcționare cuprinsă între -20 și +55 °C și o temperatură de depozitare cuprinsă între -40 și +70 °C. Aparține clasei de protecție la atingere II conform IEC 60536.
Schneider Electric Harmony K - K10B002QCH - comutator basculant complet, 10 A, Ø16 - orificiu de 22 mm, 1P, 60°, comutator cu 2 trepte + 0 trepte date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K10
Curent termic convențional în aer liber [Ith]: 10 A
Montarea produsului: Montare pe panoul frontal
Metodă de montare: Gaură Ø 16 sau 22 mm
Tip cap comutator basculant: Panou frontal 30 x 30 mm
Tip de acționare: Mâner negru
Mâner rotativ blocabil: Niciuna
Marcaj: Cu marker metalic, 0 - 1 - 2 marcaje negre
Funcția comutatorului butonului: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Are o poziție oprit
Descrierea polului: 1P Poziții de comutare: Dreapta: 270° - 330° - 30° Nivel de protecție IP: Bloc de contact: IP20, Cap de operare: IP65 conform IEC 60529
Date suplimentare
Număr de trepte: 2
Unghi de comutare: 60°
Tensiune nominală de izolare [Ui]: 440 V (grad de poluare 3) conform IEC 60947-1
Putere nominală de funcționare (W): 370 W AC-23A, 110/120 V 1 fază, 750 W AC-23A, 220/240 V 1 fază
Putere nominală (CP): 0,33 hp 110/120 V AC, 1 fază, 0,75 hp 220/240 V AC, 1 fază
Curent nominal de funcționare AC [Ie]: 10 A 400 V AC-1, 10 A 400 V AC-21A, 3 A 240 V AC-15, 6 A 120 V AC-15
Curent nominal de funcționare DC [Ie]: 10 A sarcină rezistivă 24 V, 0,3 A sarcină rezistivă 220 V, 0,7 A sarcină rezistivă 110 V
Durată de viață electrică: 100.000.000 de cicluri
Durată de viață mecanică: 1000000 cicluri
Protecție la scurtcircuit: siguranță 10 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-1 Funcționare contact: Întrerupere lentă Conexiune electrică: Terminal cu șurub, capacitate: 2 x 1,5 mm² Dimensiuni CAD (lățime x înălțime x adâncime): 30 mm x 30 mm x 76 mm Condiții de mediu Standarde: CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1
Certificări produs: CULus
Grad de protecție: TC
Temperatura ambiantă de funcționare: -20…55 °C
Temperatura ambiantă de depozitare: -40…70 °C
Clasa de protecție la atingere: Clasa II conform IEC 60536
