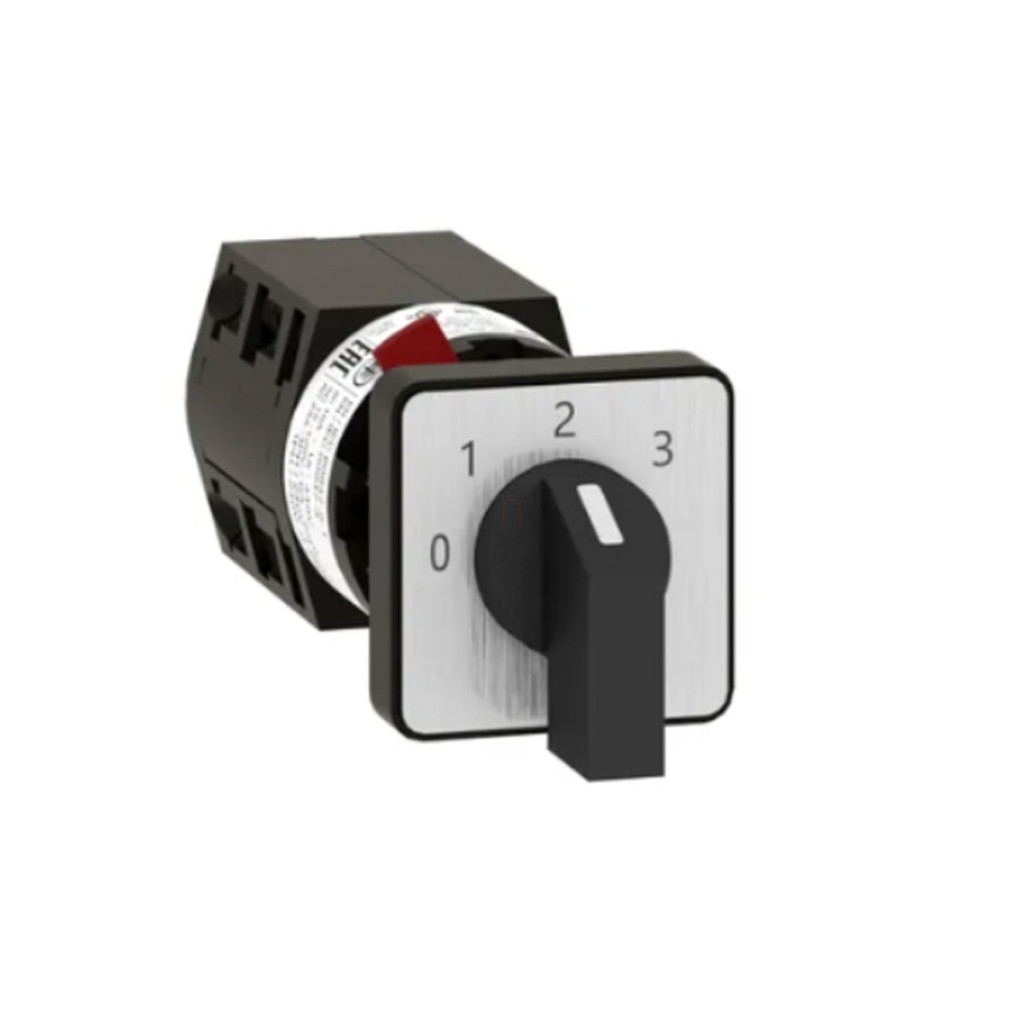

Comutatorul cu came Schneider Electric Harmony seria K K10C003QCH este un element de comutare de calitate profesională, proiectat cu precizie, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest comutator practic este alegerea ideală pentru sarcini de control care necesită comutare în mai multe etape, într-un design simplu, dar fiabil. K10C003QCH este un comutator cu came complet, cu 1 pol, 3 trepte de funcționare și o poziție de oprire (0). Comutatorul funcționează la un unghi de comutare de 45° și pozițiile sunt marcate cu numere negre (0, 1, 2, 3) pe placa frontală metalică. Este proiectat pentru montarea pe panoul frontal și poate fi instalat într-o gaură de Ø16 mm sau Ø22 mm, ceea ce îl face flexibil pentru utilizarea în diverse panouri de control. Suprafața neagră de prindere, împreună cu panoul frontal de 30 x 30 mm, asigură o utilizare ergonomică. Comutatorul are caracteristici electrice remarcabile: curent convențional de temperatură 10 A, tensiune nominală de izolare 440 V (la gradul de poluare 3 în conformitate cu IEC 60947-1) și curenți nominali de funcționare multipli pentru sarcini diferite. Oferă performanțe de 10 A/400 V pentru sarcini AC-1 și AC-21A și 3 A/240 V sau 6 A/120 V pentru sarcini AC-15. De asemenea, funcționează excelent cu sarcini de curent continuu: poate comuta 10 A la 24 V, 0,7 A la 110 V și 0,3 A la 220 V sarcini rezistive. Puterea nominală pentru aplicații monofazate este de 370 W (AC-23A, 110/120 V) sau 750 W (AC-23A, 220/240 V). Comutatorul K10C003QCH are caracteristici de protecție excelente. În timp ce blocul comutatorului oferă protecție IP20, capul de operare are protecție IP65 în conformitate cu IEC 60529, ceea ce îl face rezistent la praf și jeturi de apă. Designul său robust asigură o durată de viață remarcabilă: durabilitatea sa mecanică este de 1 milion de cicluri de comutare, în timp ce durabilitatea sa electrică este de 100 de milioane de cicluri. O siguranță de tip 10A gG asigură protecția împotriva scurtcircuitelor pentru comutator. Acest membru al familiei de comutatoare Harmony K poate fi utilizat într-un interval de temperatură de funcționare de la -20 la +55 °C și aparține clasei de protecție tactilă II conform IEC 60536. Se conectează folosind borne cu șurub de fixare cu o capacitate de 2 x 1,5 mm². Produsul are o adâncime de 88 mm, o lățime de 30 mm și o înălțime de 30 mm, oferind performanțe de comutare robuste în ciuda dimensiunilor sale compacte. Comutatorul K10C003QCH este certificat CULus și respectă numeroase standarde internaționale, precum CENELEC EN 50013, EN/IEC 60947-3 și EN/IEC 60947-5-1.
Schneider Electric Harmony K - K10C003QCH - comutator basculant complet, 10 A, Ø16 - 22 mm orificiu, 1P, 45°, 3 poziții + comutator cu 0 trepte date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tip componentă: K10
Tip produs sau componentă: Comutator basculant complet
Curent convențional de răcire în aer liber [Ith]: 10 A
Metodă de montare: Montare pe panoul frontal
Metodă de fixare: Gaură Ø 16 sau 22 mm
Tip cap comutator cu came: Panou frontal 30 x 30 mm
Tip control: Mâner negru
Blocare mâner rotativ: Niciuna
Marcaj: Placă metalică de marcaj, marcaj negru 0-1-2-3
Funcție comutator cu buton: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Poziție oprit
Descriere pol: 1P
Poziții de comutare: Dreapta: 270° - 315° - 0° - 45°
Nivel de protecție IP: Bloc conector: IP20, Cap de operare: IP65 conform IEC 60529
Informații suplimentare
Număr de trepte: 3
Unghi de comutare: 45°
Tensiune nominală de izolare [Ui]: 440 V (grad de poluare 3) conform IEC 60947-1
Putere nominală de funcționare în W: 370 W AC-23A, 110/120 V 1 fază; 750 W AC-23A, 220/240 V 1 fază
Putere nominală în CP: 0,33 CP 110/120 V AC, 1 fază; 0,75 CP 220/240 V CA, 1 fază
Curent nominal de funcționare [Ie] pentru curent alternativ: 10 A 400 V CA-1; 10 A 400 V CA-21A; 3 A 240 V CA-15; 6 A 120 V c.a.-15 Curent nominal de funcționare [Ie] pentru curent continuu: 10 A 24 V sarcină rezistivă; 0,3 A 220 V sarcină rezistivă; 0,7 A 110 V sarcină rezistivă
Durată de viață electrică: 100.000.000 de cicluri
Protecție la scurtcircuit: siguranță 10 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Conexiune electrică: Terminale cu șurub, capacitate de prindere: 2 x 1,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 88 mm
Condiții de mediu
Standarde: CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1
Certificări produs: CULus
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -20...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Clasă de protecție electrică la atingere: Clasa II conform IEC 60536
