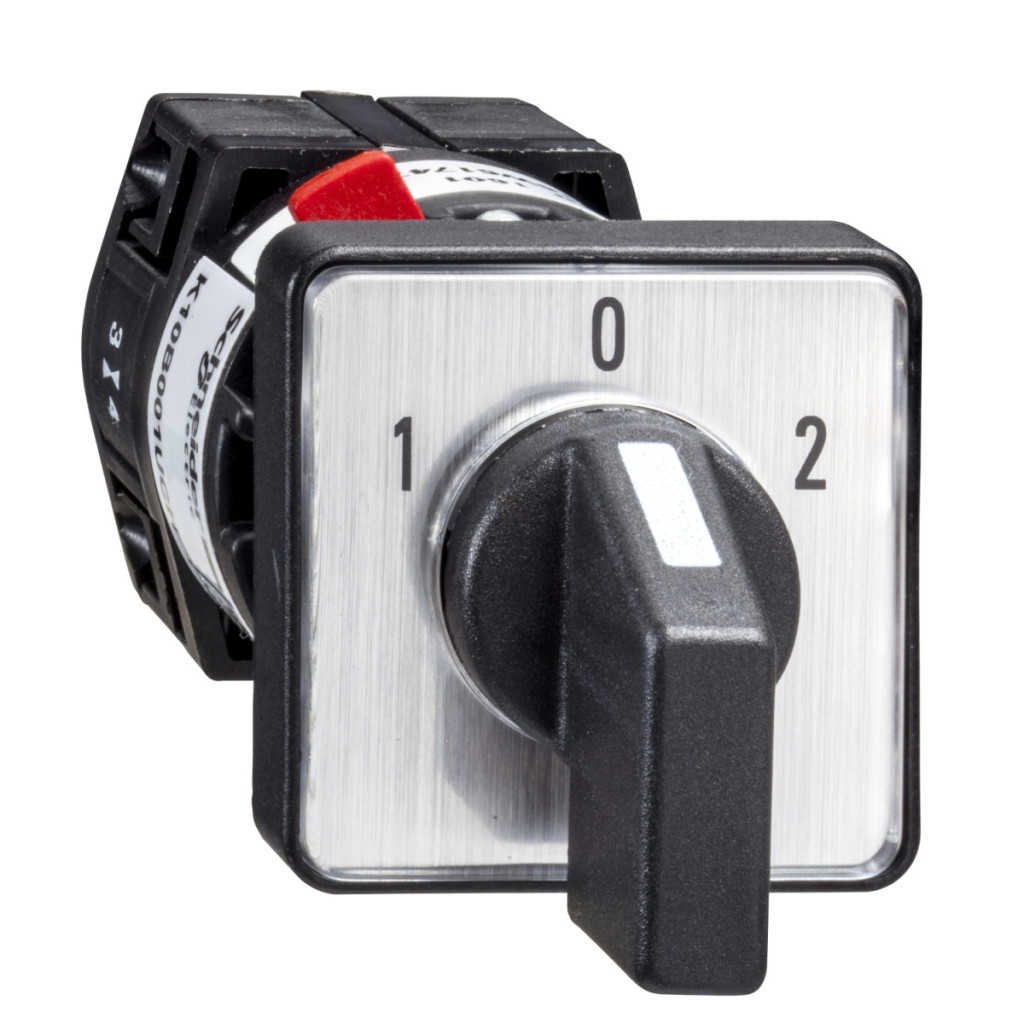

Comutatorul cu came Schneider Electric Harmony seria K K10F003UCH este o soluție de comutare versatilă și completă, ideală pentru aplicații industriale datorită performanțelor și fiabilității sale remarcabile. Acest comutator de calitate superioară, cu 3 poli, combină perfect construcția robustă cu funcționarea precisă, asigurând o funcționare pe termen lung, fără probleme. Modelul K10F003UCH poate fi montat într-o gaură cu diametrul de 16 mm sau 22 mm, permițând o utilizare flexibilă în diverse panouri de control. Produsul este montat frontal și are o placă frontală elegantă de 30 x 30 mm, care, împreună cu mânerul negru și marcajul 1-0-2, asigură un aspect profesional. Comutatorul funcționează la un unghi de comutare de 60 de grade, reglabil de la 0° la 60° spre dreapta și de la 0° la 300° spre stânga, permițând comutarea precisă și fiabilă între diferite poziții. Dispozitivul are, de asemenea, o poziție oprit (0), ceea ce este avantajos din punct de vedere al siguranței. Comutatorul cu came din seria K10 are parametri tehnici remarcabili. Are un curent termic nominal convențional de 10 A măsurat în aer liber și oferă un nivel excelent de protecție: blocul de contact este IP20, în timp ce capul de operare are un grad de protecție IP65 conform IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă. Comutatorul are o tensiune nominală de izolație de 440 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Este potrivit pentru sisteme de comutare de până la 1 cai putere (220/240 V c.a., trifazat) și poate fi utilizat la diferite niveluri de putere: 1800 W c.a.-23 A (220/240 V, trifazat), 370 W c.a.-23 A (110/120 V, 1 fază) sau 750 W CA-23 A (220/240 V, 1 fază). Produsul poate fi utilizat atât în circuite CA, cât și în circuite CC cu diferite tipuri de sarcină. K10F003UCH oferă o durabilitate remarcabilă: durata sa de viață mecanică este de 1 milion de cicluri de comutare, în timp ce durata sa de viață electrică este de 100 de milioane de cicluri, garantând fiabilitate pe termen lung. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip 10A gG, iar rezistența sa la tensiune de impuls este de 4 kV conform IEC 60947-1. Dispozitivul are contacte cu rupere lentă și este conectat prin blocuri terminale cu o capacitate de 2 x 1,5 mm². Comutatorul poate fi utilizat la temperaturi ambientale cuprinse între -20 și 55 °C și are un interval de temperatură de depozitare de la -40 la 70 °C. Acesta aparține clasei de protecție la atingere II conform IEC 60536 și are, de asemenea, certificarea de produs CULus, astfel încât poate fi utilizat pe diverse piețe internaționale.
Schneider Electric Harmony K - K10F003UCH - comutator basculant complet, 10 A, Ø16 - 22 mm orificiu, 3P, 60°, comutator cu 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K10
Curent termic convențional măsurat în aer liber [Ith]: 10 A
Montarea produsului: Montare frontală
Metoda de montare: Printr-o gaură cu diametrul de 16 sau 22 mm
Tip cap comutator cu buton: Cu placă frontală de 30 x 30 mm
Tip de acționare: Mâner negru
Blocabilitate mâner rotativ: Niciuna
Design marcaj: Marcaj metalic, marcaj negru 1-0-2
Funcție comutator cu buton: Comutator de schimbare
Retur: Niciunul
Poziție oprit: Cu poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0°-60°, stânga: 0°-300°
Clasă de protecție IP: Bloc de contact: IP20, Cap de operare: IP65 în conformitate cu IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolare [Ui]: 440 V (grad de poluare 3) în conformitate cu IEC 60947-1
Putere nominală în W: 1800 W AC-23A, 220/240 V trifazat
370 W AC-23A, 110/120 V monofazat
750 W AC-23A, 220/240 V monofazat
Putere nominală în cai putere: 1 CP 220/240 V AC, trifazat
0,33 CP 110/120 V AC, monofazat
0,75 CP 110/120 V AC, trifazat
0,75 CP 220/240 V AC, monofazat
Curent nominal de funcționare AC [Ie]: 10 A 400 V c.a.-1
10 A 400 V c.a.-21A
3 A 240 V c.a.-15
6 A 120 V c.a.-15
Curent nominal de funcționare c.c. [Ie]: 10 A 24 V sarcină rezistivă
0,3 A 220 V sarcină rezistivă
0,7 A 110 V sarcină rezistivă
Durată de viață electrică: 100 milioane de cicluri
Protecție la scurtcircuit: Siguranță 10 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în conformitate cu IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Conexiune electrică: Blocuri terminale cu borne cu șurub, capacitate: 2 x 1,5 mm²
Durată de viață mecanică: 1 milion de cicluri
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 100 mm
Caracteristici de mediu
Standarde: CENELEC EN 50013
EN/IEC 60947-3
EN/IEC 60947-5-1
Certificări produs: CULus
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -20...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa II în conformitate cu IEC 60536
