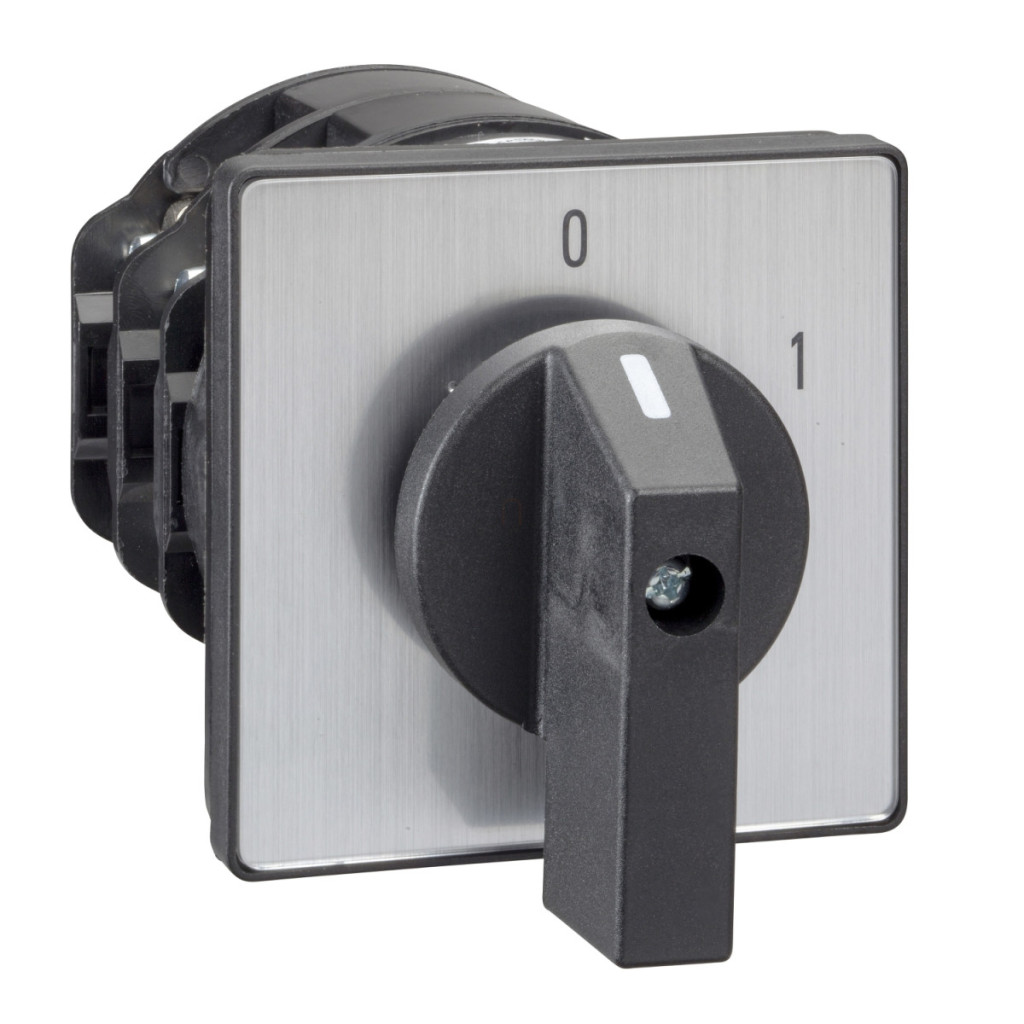

Comutatorul complet cu came Schneider Electric Harmony seria K K150H004UP este un comutator profesional, de înaltă performanță, care oferă o soluție optimă pentru comutarea sistemelor industriale cu curent ridicat. Acest dispozitiv cu un curent nominal de 150 A este o alegere excelentă pentru aplicații industriale care necesită elemente de comutare fiabile, cu sarcină mare, fie pentru pornirea motorului, comutarea circuitului sau alte sarcini de control de înaltă performanță. K150H004UP este un comutator cu 4 poli și poziții 0-1-2, așa cum este indicat de marcajul metalic negru de pe dispozitiv. Comutatorul funcționează la un unghi de comutare de 60 de grade, ceea ce permite schimbări precise și clare de poziție. Dispozitivul este montat frontal, are o placă frontală de 88x88 mm și poate fi fixat cu patru șuruburi. Comanda cu mâner negru nu are funcție de blocare. Comutatorul are protecție IP40 conform IEC 60529, care oferă o protecție adecvată pentru majoritatea aplicațiilor industriale. K150H004UP este un dispozitiv sofisticat din punct de vedere tehnic, cu cu o tensiune de izolare de 690 V (grad de poluare 3) conform IEC 60947-1 și o tensiune nominală de impuls de 6 kV conform EN 947-1 și IEC 947-1. Comutatorul poate suporta un curent de scurtcircuit de 25000 A, protejat de o siguranță de tip gG de 200 A. Dispozitivul are contacte cu rupere lentă și deschidere pozitivă, ceea ce sporește siguranța operațională. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri flexibile de până la 1x50 mm² și cabluri solide cu secțiune transversală de până la 1x70 mm², cu un cuplu de strângere de 2,5 Nm. Capacitatea de comutare variază până la 150.000 mA CC, în funcție de sarcină, la diferite niveluri de tensiune și numere de contact, atât pentru sarcini rezistive, cât și inductive. K150H004UP are o durată de viață mecanică extrem de lungă, de 300.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. În ceea ce privește dimensiunile, comutatorul are o lățime și o înălțime de 88 mm, cu o adâncime totală de 205 mm. Dispozitivul are numeroase certificări, inclusiv clasificări CULus pentru diferite niveluri de putere: 7,5 LE monofazat 120V, 15 CP monofazat 240 V, 25 CP trifazat 240 V și 40 CP trifazat 480 V. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +55 °C și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Categoria sa de supratensiune este Clasa II, conform standardelor IEC 60536 și NF C 20-030.
Schneider Electric Harmony K - K150H004UP - comutator complet, 150 A, 4P, 60°, comutator cu 3 poziții, date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K150
Fluxul de căldură convențional măsurat în aer liber [Ith]: 150 A
Locație de instalare: Frontală
Metodă de montare: 4 găuri
Tip cap comutator cu came: Placă frontală 88 x 88 mm
Tip control: Mâner negru
Mâner rotativ blocabil: Niciuna
Design marcaj: Marcaj metalic, marcaj negru 1-0-2
Funcție comutator buton: Comutator inversor
Retur: Niciunul
Poziție oprit: Poziție oprit disponibilă
Descriere pol: 4P
Poziții de comutare: Dreapta: 0° - 60°, Stânga: 0° - 300°
Clasa de protecție IP: IP40 conform IEC 60529
Informații suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 25000 A
Protecție la scurtcircuit: siguranță cartuș 200 A, tip gG
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cabluri flexibile, capacitate de fixare: 1 x 50 mm², Terminale cu șurub pentru cabluri rigide, capacitate de fixare: 1 x 70 mm²
Cuplu de strângere: 2,5 N.m Capacitate de comutare în mA 150.000 mA CC la 140 V cu 3 contacte pentru sarcini rezistive (T = 1 ms) 150.000 mA CC la 24 V cu 1 contact pentru sarcini inductive (T = 50 ms)
150.000 mA CC la 24 V cu 1 contact(e) sarcină rezistivă (T = 1 ms)
150.000 mA CC la 48 V cu 1 contact(e) sarcină rezistivă (T = 1 ms) 150.000 mA CC la 48 V cu 2 contacte pentru sarcini inductive (T = 50 ms) 150.000 mA CC la 48 V cu 2 contacte pentru sarcini rezistive (T = 1 ms) 150.000 mA CC la 70 V cu 3 contacte sub sarcină inductivă (T = 50 ms) 150.000 mA CC la 70 V cu 3 contacte sub sarcină rezistivă (T = 1 ms) 150.000 mA CC la 95 V cu 2 contacte sub sarcină rezistivă (T = 1 ms) 50.000 mA CC la 30 V cu 1 contact sub sarcină inductivă (T = 50 ms)
50000 mA CC la 60 V pentru 2 contacte cu sarcină inductivă (T = 50 ms)
50000 mA CC la 90 V pentru 3 contacte cu sarcină inductivă (T = 50 ms)
Caracteristici mecanice
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 88 mm
Înălțime totală CAD: 88 mm
Adâncime totală CAD: 205 mm
Condiții de mediu
Standarde: IEC 60947-3 Certificări de produs: CULus 240 V 15 LE 1 fază, CULus 240 V 25 LE 3 faze, CULus 480 V 40 LE 3 faze, CULus 120 V 7,5 CP monofazat
Tratament de protecție: TC Temperatura aerului ambiant de funcționare: -25 până la 55 °C Temperatura aerului ambiant de depozitare: -40 până la 70 °C Categoria de supratensiune: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
