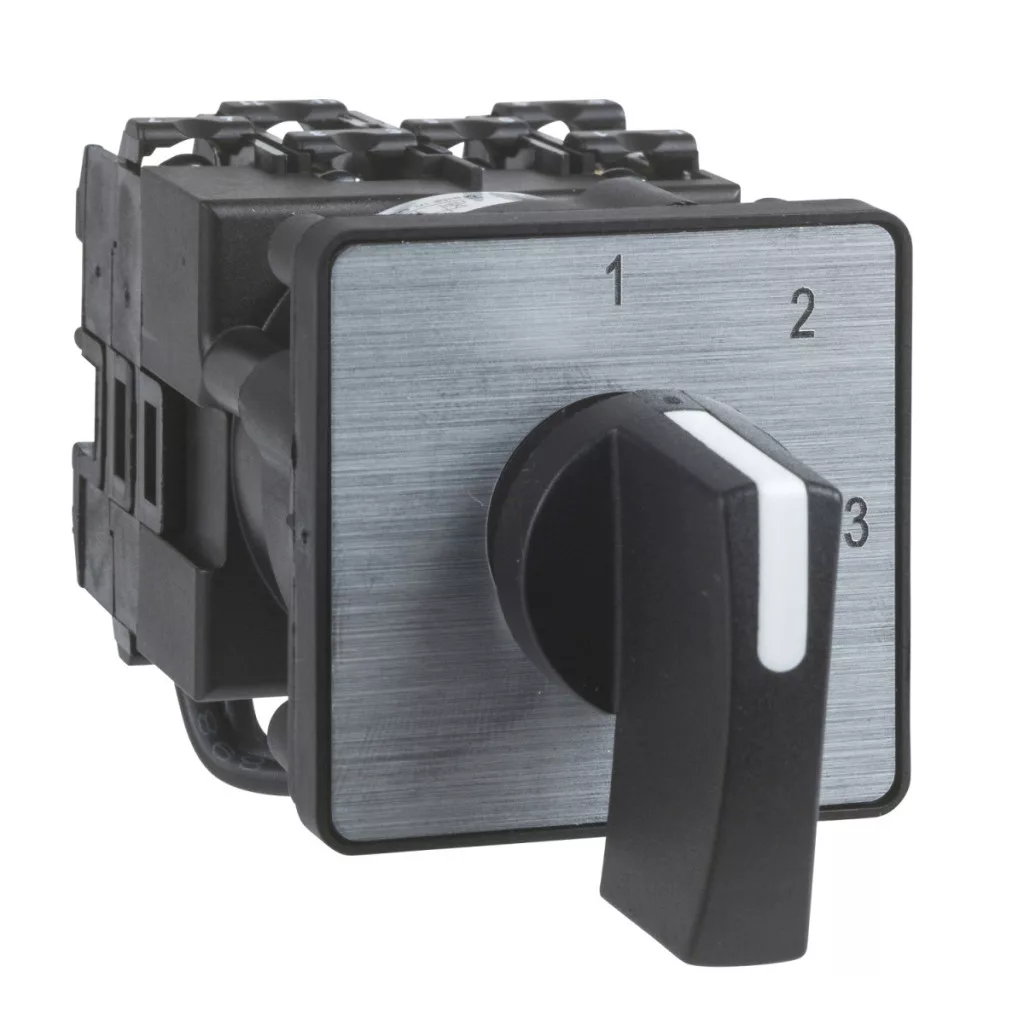

Comutatorul cu came Schneider Electric Harmony seria K K1A001ALH este un dispozitiv de control industrial multifuncțional de înaltă calitate, ideal pentru diverse sarcini de comutare în automatizare și distribuția energiei electrice. Acest comutator cu came complet este un dispozitiv cu adevărat versatil, care asigură o funcționare fiabilă și durabilă chiar și în medii industriale. Modelul K1A001ALH este un comutator cu 1 pol și 2 poziții, cu un unghi de comutare de 45 de grade. În ceea ce privește designul tehnic, acesta are o capacitate convențională de transport al curentului termic în aer liber de 12 A, în timp ce în spații închise această valoare este de 10 A. Dispozitivul este montat frontal cu o metodă de montare multifix, care oferă opțiuni flexibile de instalare. Capul comutatorului are o placă frontală de 45×45 mm și poate fi acționat cu un mâner negru de 35 mm lungime. Comutatorul are o marcare neagră 0-1 cu litere metalice pentru a ajuta la identificarea pozițiilor. Datorită protecției IP40, este suficient de rezistent la pătrunderea prafului și umezelii, în conformitate cu standardul IEC 60529. Din punct de vedere tehnic, K1A001ALH are parametri impresionanți. Tensiunea nominală de izolație este de 690 V (la gradul de poluare 3), în conformitate cu cerințele IEC 60947-1. Acesta are o gamă impresionantă de putere nominală: 10500 W AC-21 la 500...660 V trifazic, precum și diferite niveluri de putere în categoriile AC-3 și AC-23A la diferite niveluri de tensiune și numere de faze. Curentul nominal de funcționare al comutatorului acoperă, de asemenea, o gamă remarcabilă, de exemplu 4,6 A la 230 V AC-3 trifazat sau 2,8 A la 500 V AC-3 trifazat. În funcție de categoria de durabilitate electrică, acesta variază de la 500.000 la 1.000.000 de cicluri, asigurând o durată de viață extrem de lungă chiar și în cazul comutării frecvente. Durabilitatea mecanică ajunge la 1.000.000 de cicluri, confirmând calitatea și fiabilitatea remarcabile ale produsului. Comutatorul K1A001ALH are contacte cu rupere lentă și deschidere pozitivă, ceea ce sporește siguranța în aplicații critice. Conexiunea electrică se realizează cu borne cu șuruburi captive, care pot fi utilizate pentru cabluri flexibile cu secțiune transversală de până la 2×1,5 mm² și cabluri solide cu secțiune transversală de până la 1×2,5 mm². Dispozitivul are un curent de scurtcircuit de 10000A și este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 16A. Comutatorul are o tensiune nominală de impuls de 4 kV în modul de izolare și 6 kV în conformitate cu IEC 947-1. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-3 (circuit de alimentare), IEC 60947-5-1 (circuit de control), CENELEC EN 50013, GB/T 14048.5 și GB/T 14048.3. Deține diverse certificări internaționale, inclusiv certificările CSA și UL, care atestă că produsul poate fi utilizat la 240 V la diverse niveluri de putere și numere de fază.
Schneider Electric Harmony K - K1A001ALH - comutator basculant complet, 12 A, multifix, 1P, 45°, comutator pornit/oprit date tehnice
Date generale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Locație de instalare: Față
Metodă de montare: Multifixare
Tip cap comutator cu came: Placă frontală 45 x 45 mm
Tip control: Mâner negru, lungime = 35 mm
Blocare mâner rotativ: Fără
Afișare marcaj: Marcaj metalic, 0 - 1 marcaj negru
Funcție comutator cu buton: Comutator
Retur: Niciuna
Poziție oprit: Cu poziție oprit
Descriere pol: 1P
Poziții de comutare: Dreapta: 0° - 45°
Grad de protecție IP: IP40 conform IEC 60529
Informații suplimentare
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500...660 V trifazat conform IEC 947-3
1100 W AC-3, 230 V trifazat conform IEC 947-3
1500 W AC-23A, 230 V trifazat conform IEC 947-3
1500 W AC-3, 400 V monofazat conform IEC 947-3
1500 W AC-3, 400 V trifazat conform IEC 947-3
1500 W AC-3, 500 V trifazat conform IEC 947-3
1500 W AC-3, 690 V trifazat conform IEC 947-3
2200 W AC-23A, 400 V trifazat conform IEC 947-3
2200 W AC-23A, 500 V trifazat conform IEC 947-3
2200 W AC-23A, 690 V trifazat conform IEC 947-3
4800 W AC-21, 230 V trifazat conform IEC 947-3
600 W AC-3, 230 V monofazat conform IEC 947-3
8300 W AC-21, 400 V trifazat conform IEC 947-3
Curent nominal de funcționare CA [Ie]: 1,8 A 690 V AC-3 trifazat conform IEC 947-3
2,8 A 500 V AC-3 trifazat conform IEC 947-3
2,8 A 690 V AC-23A trifazat conform IEC 947-3
3,3 A 400 V AC-3 trifazic conform IEC 947-3
3,8 A 500 V AC-23A trifazic conform IEC 947-3
4.6 A 230 V c.a.-3 trifazic conform IEC 947-3
4,8 A 400 V c.a.-23A trifazic conform IEC 947-3
5,6 A 230 V c.a.-23A trifazic conform IEC 947-3
1 A 500 V CA-15 conform IEC 947-5-1
2 A 400 V CA-15 conform IEC 947-5-1
3 A 230 V CA-15 conform IEC 947-5-1
Rezistență electrică: 1.000.000 de cicluri AC-15
1.000.000 de cicluri AC-21
500.000 de cicluri AC-23
500.000 de cicluri AC-3
Viteza maximă de funcționare: 8333 cicluri/minut AC-15
2,5 cicluri/minut AC-21
2,5 cicluri/minut AC-23
2,5 cicluri/minut AC-3
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în funcție de izolație
6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Bornele flexibile cu șurub, capacitate de prindere: 2 x 1,5 mm²
Bornele solide cu șurub, capacitate de prindere: 1 x 2,5 mm²
Durabilitate mecanică: 1.000.000 de cicluri
Lățime totală CAD: 45 mm
Înălțime totală CAD: 45 mm
Adâncime totală CAD: 77 mm
Mediu
Standarde: IEC 60947-3 pentru circuite de alimentare
IEC 60947-5-1 pentru circuite de control
CENELEC EN 50013
GB/T 14048.5 pentru circuite de control
GB/T 14048.3 pentru circuite de alimentare
Certificări de produs: CSA 240 V 3 LE trifazat 2 poli
UL 240 V 0,33 LE monofazat 2 poli
CSA 240 V 1 LE monofazat
UL 240 V 1 LE trifazat
CCC
Tratament de protecție: TC
Temperatura aerului ambiant pentru funcționare:-25...55 °C Temperatura aerului ambiant pentru depozitare: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Categorie de supratensiune: Clasa II conform IEC 536
Clasa II conform NF C 20-030
