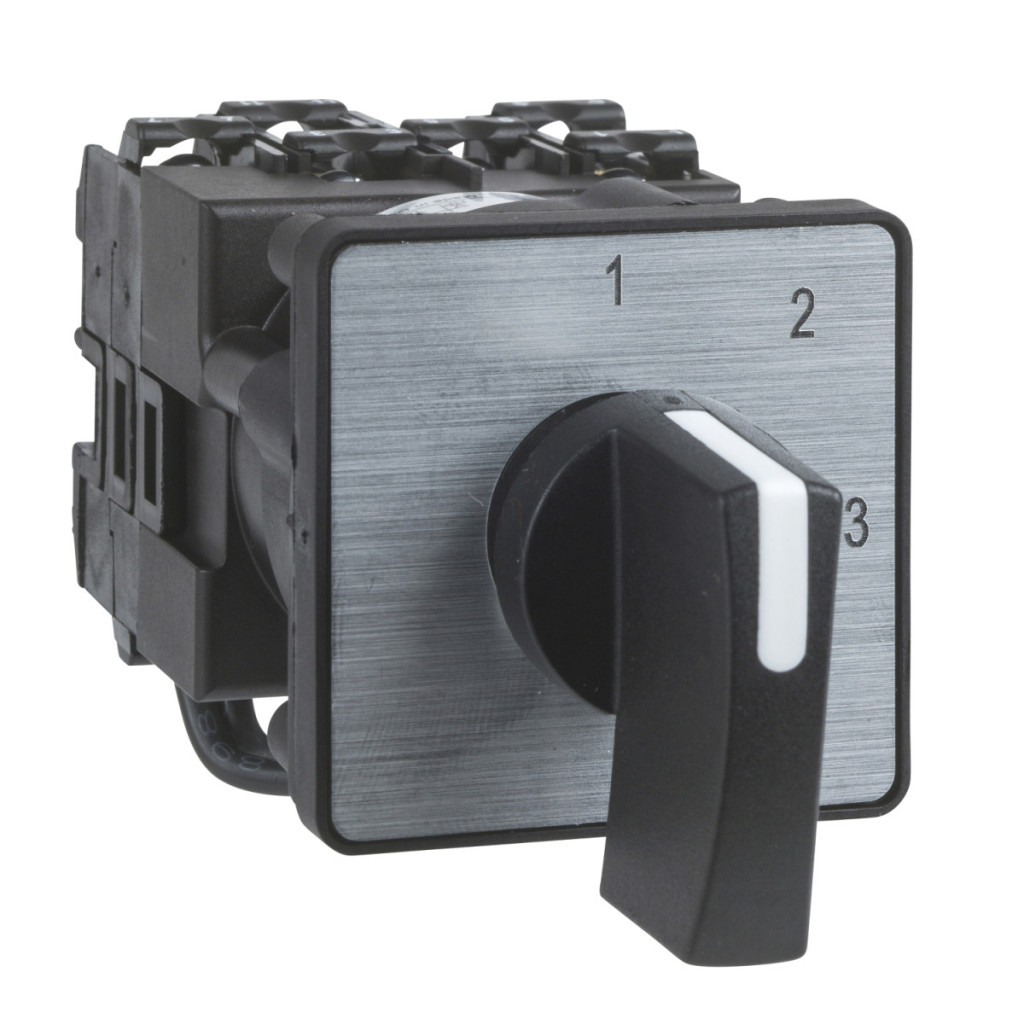

Comutatorul complet Schneider Electric Harmony seria K K1B006TLH este un dispozitiv de comutare industrial versatil, care oferă performanțe fiabile într-o gamă largă de aplicații. Acest comutator basculant multifix, cu carcasă din plastic, 1 pol, 3 poziții, este alegerea ideală pentru diverse sarcini de control și comutare direcțională în medii industriale. Modelul K1B006TLH are o placă frontală de 45x45 mm, ceea ce îl face o dimensiune standard pentru instalarea pe majoritatea panourilor industriale. Comutatorul este echipat cu un mâner negru de 35 mm lungime, care asigură o operare ușoară și ergonomică. Placa frontală marcată metalic are o marcare neagră 2-0-1, care face pozițiile de comutare clare pentru utilizatori. O caracteristică specială este revenirea cu arc din poziția 45° în poziția 0° și din poziția 315° în poziția 0°, ceea ce reprezintă o caracteristică avantajoasă pentru aplicațiile de siguranță. Schneider Electric K1B006TLH servește ca comutator de inversare, fiind ideal pentru inversarea direcției motorului sau alte sarcini de control bidirecțional. K1B006TLH are parametri tehnici remarcabili: se caracterizează printr-un curent termic convențional de 12 A măsurat în aer liber și un curent termic convențional de 10 A măsurat într-un mediu închis. Tensiunea nominală de izolație este de 690 V (grad de poluare 3) conform IEC 60947-1. Comutatorul are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Puterea nominală de funcționare variază foarte mult în funcție de aplicație, de exemplu 10500 W în modul AC-21 la 500-660 V trifazat sau 1500 W în modul AC-23A la 230 V trifazat. Curentul nominal de funcționare variază, de asemenea, în funcție de diferite categorii de aplicații: de exemplu, 1,8 A la 690 V AC-3 trifazat sau 5,6 A la 230 V AC-23A trifazat. Comutatorul cu came K1B006TLH are o durabilitate remarcabilă: durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică variază între 500.000 și 1.000.000 de cicluri, în funcție de aplicație. Operațiunea de comutare este de tip slow-break, cu deschidere pozitivă. Conexiunea electrică este asigurată de borne cu șurub: 2x1,5 mm² pentru fire flexibile și 1x2,5 mm² pentru fire solide. Intervalul de temperatură de funcționare al produsului este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Rezistența la impact este de 30 gn conform IEC 68-2-27, iar rezistența la vibrații este de 5 gn conform IEC 68-2-6 (f = 10-150 Hz). Clasa de protecție împotriva șocurilor electrice este Clasa II conform IEC 536 și NF C 20-030. Produsul K1B006TLH este certificat de numeroase certificări, inclusiv certificările CSA și UL la diferite niveluri de putere.
Schneider Electric Harmony K - K1B006TLH - comutator complet, 12A, multifix, comutator direcțional date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Instalarea produsului: Montare pe panou frontal
Metodă de fixare: Fixare multiplă
Tip cap comutator: Panou frontal 45 x 45 mm
Tip de acționare: Mâner negru, lungime = 35 mm
Caracteristici de funcționare
Marcaj: Marcaj metalic, 2 - 0 - 1 marcaj negru
Funcția comutatorului cu buton: Comutator direcțional
Retur: Retur cu arc de la 45° la 0° și de la 315° la 0°
Poziție oprit: Cu poziție oprit
Descriere pol: 1P
Poziții de comutare: Dreapta: 0° - 45°, Stânga: 0° - 315°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici electrice
Unghi de comutare: 45°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic măsurat într-un mediu închis convențional [Ithe]: 10 A
Curent nominal de funcționare [Ie]: 1,8 A la 690 V AC-3 trifazic, 4,6 A la 230 V AC-3 trifazic, 5,6 A la 230 V AC-23A trifazic
Durată de viață electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21/AC-23/AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță cartuș 16 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru conductori flexibili, capacitate: 2 x 1,5 mm², Terminale cu șurub pentru conductori solizi, capacitate: 1 x 2,5 mm²
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Lățime: 45 mm
Înălțime: 45 mm
Adâncime: 77 mm
Greutate netă: 0,115 kg
Parametri de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 536, Clasa II conform NF C 20-030
