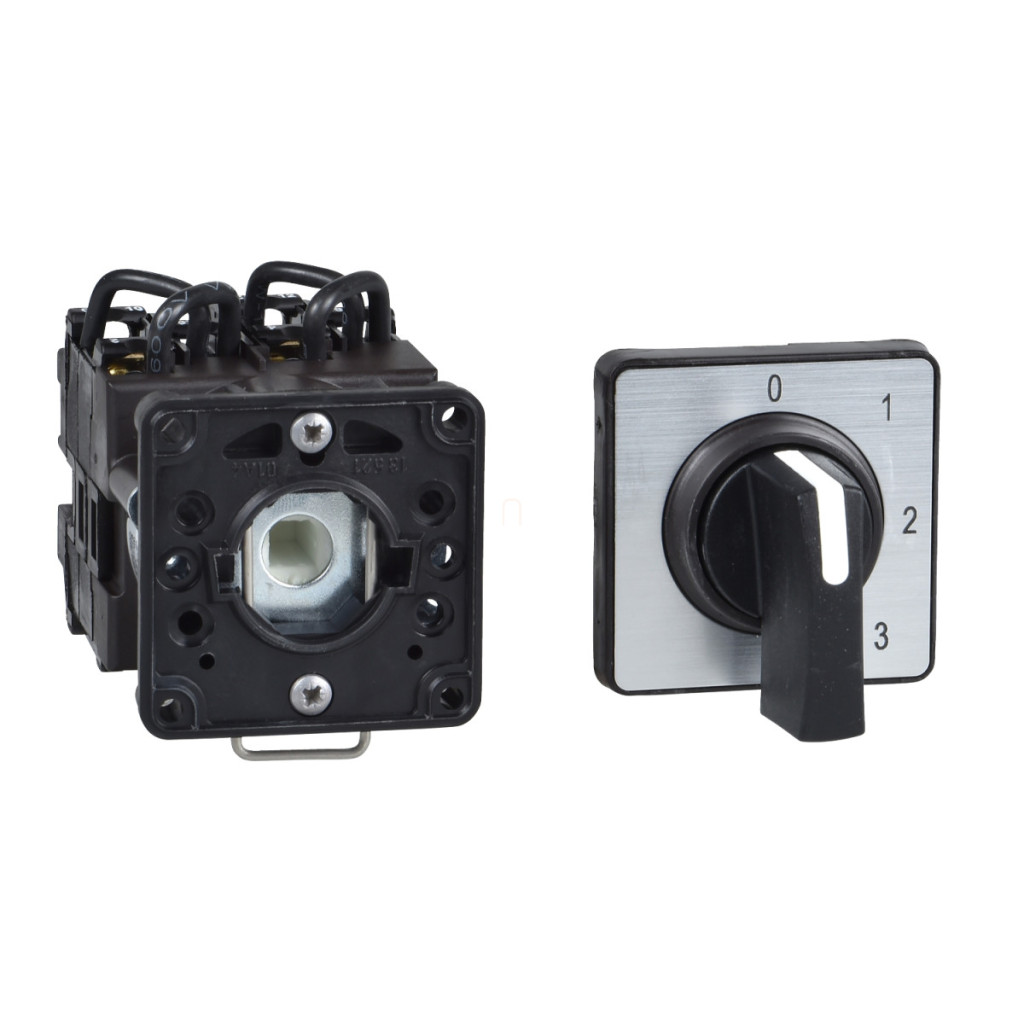

Comutatorul basculant K1D002UCH din gama Harmony K de la Schneider Electric este un dispozitiv electromecanic versatil și fiabil, ideal pentru o varietate de aplicații de control. Acest comutator complet, cu carcasă din plastic, cu 2 poli, are 0-1-2 poziții, fiind potrivit pentru comutarea între circuite, schimbarea direcției echipamentelor sau funcționarea în mai multe etape. Ca parte a seriei Harmony K, acest comutator a fost proiectat special de Schneider Electric pentru medii industriale în care durata lungă de viață și funcționarea fiabilă sunt cerințe esențiale. Comutatorul poate fi montat cu o placă frontală într-o gaură standard de 22 mm, ceea ce îl face compatibil cu majoritatea dulapurilor de comutare, panourilor de control și sălilor de mașini. Placa frontală pătrată de 45x45 mm și placa metalică de marcare îi conferă un aspect profesional, în timp ce numerotarea neagră 2-0-1 oferă operatorului o indicație clară a poziției. În ceea ce privește caracteristicile tehnice, K1D002UCH 12A poate suporta curentul termic convențional măsurabil în aer liber, în timp ce într-un mediu închis acesta este modificat la 10A. Unghiul de comutare de 45° asigură o manevrare optimă, cu poziții de comutare cuprinse între 0° și 45° în dreapta și între 0° și 315° în stânga. Comutatorul are protecție IP65 în conformitate cu IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă, făcându-l potrivit pentru utilizarea în medii industriale umede sau prăfuite. Tensiunea de izolare este de 690 V (la gradul de poluare 3) în conformitate cu IEC 60947-1, ceea ce permite utilizarea în siguranță chiar și în sisteme de înaltă tensiune. Comutatorul oferă o durată de viață electrică excepțional de lungă: 1.000.000 de cicluri de comutare în modurile de funcționare AC-15 și AC-21 și 500.000 de cicluri în modurile de funcționare AC-23 și AC-3. Durata sa de viață mecanică este, de asemenea, specificată pentru 1.000.000 de cicluri. K1D002UCH poate fi utilizat pentru diferite niveluri de putere, cu o putere nominală de funcționare de până la 10.500 W (în modul AC-21, 500-660 V, trifazic). Conectarea se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri flexibile de până la 2 x 1,5 mm² și cabluri rigide cu secțiune transversală de până la 1 x 2,5 mm². Comutatorul are un contact cu deschidere pozitivă, ceea ce permite utilizarea sa în aplicații de siguranță. Datorită designului său compact, comutatorul are o lățime de numai 45 mm, o înălțime de 50 mm și o adâncime de 59 mm, iar greutatea sa este de numai 0,16 kg.
Schneider Electric Harmony K - K1D002UCH - comutator basculant complet, 12A, Ø22, 2P, comutator cu 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Funcționalitate: Comutator de schimbare
Parametri tehnici
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Curent termic convențional în aer închis [Ithe]: 10 A
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Tensiune de impuls rezistentă [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Descrierea polilor: 2P
Grad de protecție IP: IP65 conform IEC 60529
Caracteristici fizice
Montarea produsului: Montare pe panoul frontal
Metoda de montare: Prin orificiu Ø 22 mm
Tip buton: Panou frontal 45 x 45 mm
Tip control: Mâner negru, lungime = 35 mm
Marcaj: Cu placă de marcaj metalică, marcaj negru 2-0-1
Poziții de comutare: Dreapta: 0° - 45°, Stânga: 0° - 315°
Unghi de comutare: 45°
Caracteristici electrice
Acțiune de comutare: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu cleme cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm², Terminale cu cleme cu șurub pentru cabluri solide, capacitate: 1 x 2,5 mm²
Durată de viață electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Condiții de mediu
Temperatura ambiantă de funcționare: -25…55 °C
Temperatură de depozitare: -40…70 °C
Rezistență la șocuri: 30 gn conform IEC 68-2-27
Rezistență la vibrații:5 gn conform IEC 68-2-6 (f = 10…150 Hz)
Protecție împotriva șocurilor electrice: Clasa II conform IEC 536
Dimensiuni și greutate
Lățime CAD: 45 mm
Înălțime CAD: 50 mm
Adâncime CAD: 59 mm
Greutate netă: 0,16 kg
