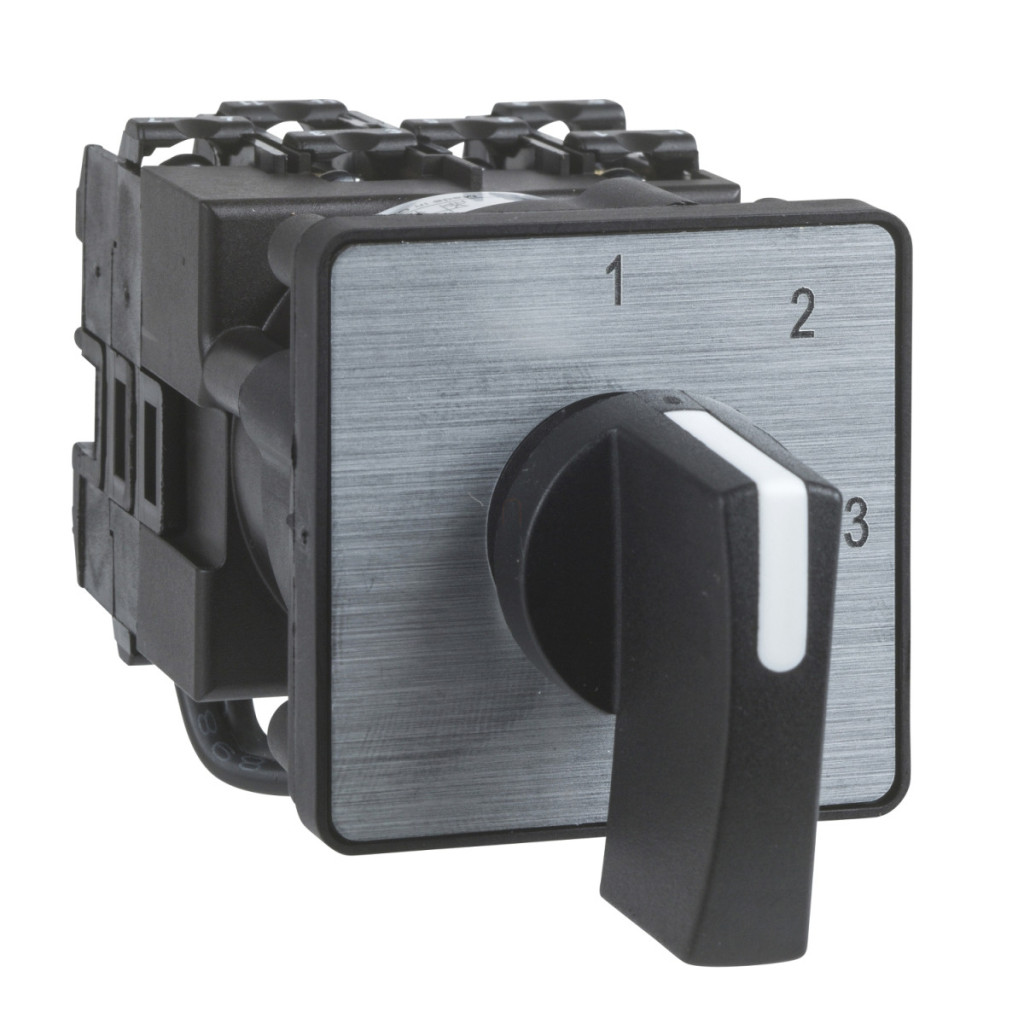

Comutatorul complet Schneider Electric Harmony seria K K1D002ULH este un dispozitiv de comutare versatil, de înaltă calitate, care oferă soluția perfectă pentru comutarea echipamentelor, mașinilor și sistemelor de control utilizate în medii industriale. Acest dispozitiv, cu o capacitate de încărcare de 12 A și o metodă de montare multifixare, este combinația perfectă între fiabilitate și practicitate. K1D002ULH este un comutator cu 2 poli, cu un unghi de comutare de 45 de grade și trei poziții de comutare (marcaj 2-0-1 pe eticheta metalică). Comutatorul este echipat cu un mâner negru de 35 mm lungime, care asigură o manevrare confortabilă pentru utilizatori. Placa frontală de 45 x 45 mm și poziția de oprire la 0 grade sporesc și mai mult valoarea utilitară a produsului. Pozițiile comutatorului pot fi setate între 0-315 grade în stânga și 0-45 grade în dreapta, oferind flexibilitate maximă de utilizare. Parametrii tehnici ai K1D002ULH sunt impresionanți: curentul termic convențional în aer liber [Ith] este de 12 A, în timp ce curentul termic convențional închis [Ithe] este de 10 A. Comutatorul are protecție IP40 în conformitate cu IEC 60529, care protejează dispozitivul împotriva pătrunderii obiectelor solide mai mari de 1 mm. Tensiunea nominală de izolație [Ui] este de 690 V (grad de poluare 3) conform IEC 60947-1, iar rezistența la tensiune de impuls [Uimp] este de 4 kV în modul de izolație și de 6 kV conform IEC 947-1. Comutatorul are o funcționare cu întrerupere lentă și deschidere pozitivă, ceea ce este deosebit de important pentru aplicațiile de siguranță. Durabilitatea sa electrică este remarcabilă: 1.000.000 de cicluri în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Durabilitatea sa mecanică este, de asemenea, impresionantă, cu 1.000.000 de cicluri de comutare. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-3 (circuite de alimentare), IEC 60947-5-1 (circuite de control) și CENELEC EN 50013. De asemenea, are certificări internaționale, cum ar fi CSA și UL, dovedind că comutatorul Schneider Electric K1D002ULH poate fi utilizat la nivel global în circuite cu diferite niveluri de putere. Produsul are un curent nominal de scurtcircuit de 10.000 A, iar protecția sa la scurtcircuit poate fi asigurată cu o siguranță de tip gG de 16 A. Comutatorul basculant K1D002ULH are dimensiuni compacte: 45 mm lățime, 45 mm înălțime și 87 mm adâncime, cu o greutate netă de numai 0,14 kg. Dispozitivul se montează din față, iar grosimea panoului de montare poate varia de la 1 mm la 6 mm. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri flexibile de până la 2 x 1,5 mm² și cabluri rigide de până la 1 x 2,5 mm². Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare, între -25 și +55 °C, și poate fi depozitat la temperaturi între -40 și +70 °C. De asemenea, este rezistent la solicitări mecanice, cu o rezistență la impact de 30 gn conform IEC 68-2-27 și o rezistență la vibrații de 5 gn conform IEC 68-2-6 (f = 10-150 Hz). K1D002ULH aparține clasei de protecție tactilă II conform IEC 536, care oferă o protecție sporită împotriva șocurilor electrice.
Schneider Electric Harmony K - K1D002ULH date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Metodă de montare: Montare frontală, multifixare
Tip cap comutator cu buton: Cu placă frontală 45 x 45 mm
Tip de acționare: Mâner negru, lungime = 35 mm
Blocare mâner rotativ: Niciuna
Marcaj: Marcaj metalic, 2 - 0 - 1 marcaj negru
Funcție comutator cu buton: Comutare
Retur: Niciunul
Poziție oprit: Da
Descriere pol: 2P
Poziții de comutare: Stânga: 0° - 315°, Dreapta: 0° - 45°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici electrice
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Curent nominal de funcționare [Ie]:
1,8 A pentru 690 V c.a. 3 faze conform IEC 947-3
2,8 A pentru 500 V c.a. 3 faze conform IEC 947-3
2,8 A pentru 690 V c.a. 23 A trifazic conform IEC 947-3
3,3 A pentru 400 V c.a. trifazic conform IEC 947-3
3,8 A pentru 500 V c.a. 23 A trifazic conform IEC 947-3
4.6 A pentru 230 V CA-3 trifazat conform IEC 947-3
4,8 A pentru 400 V CA-23A trifazat conform IEC 947-3
5,6 A pentru 230 V CA-23A trifazat conform IEC 947-3
1 A pentru 500 V CA-15 conform IEC 947-5-1
2 A pentru 400 V CA-15 conform IEC 947-5-1
3 A pentru 230 V CA-15 conform IEC 947-5-1
Durabilitate electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de tip gG de 16 A
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminal cu șurub fix pentru cabluri flexibile, capacitate: 2 x 1,5 mm²
Terminal cu șurub fix pentru cabluri solide, capacitate: 1 x 2,5 mm²
Caracteristici mecanice
Durabilitate mecanică: 1.000.000 de cicluri
Lățime totală CAD: 45 mm
Înălțime totală CAD: 45 mm
Adâncime totală CAD: 87 mm
Greutate netă: 0,14 kg
Caracteristici de mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 HP trifazat, TC, Temperatura ambiantă de funcționare: -25...55 °C, Temperatura ambiantă de depozitare: -40...70 °C, Rezistență la impact: 30 gn conform IEC 68-2-27. -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 536
