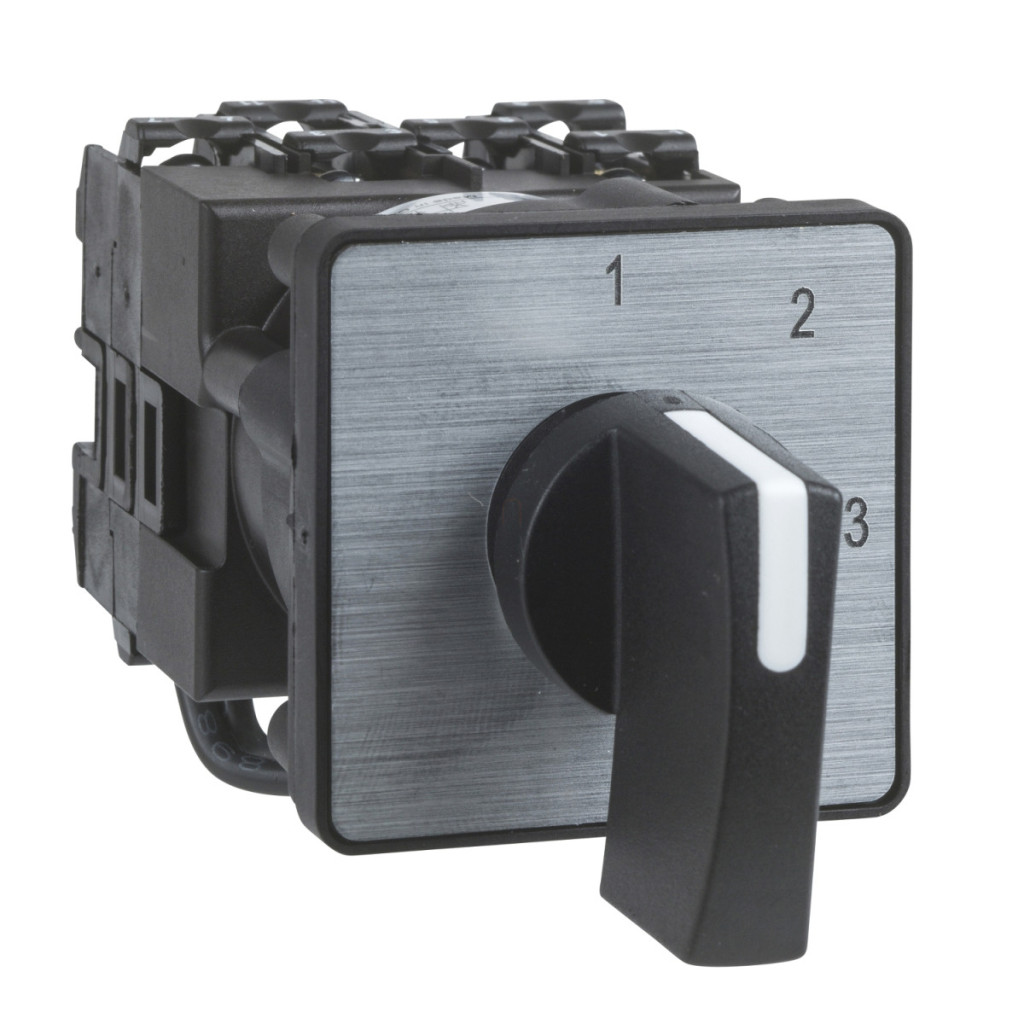

Comutatorul cu came Schneider Electric Harmony seria K K1D004NLH este un dispozitiv de comutare extrem de fiabil, conceput pentru aplicații industriale, oferind un control precis pentru diverse sisteme electrice. Acest comutator complet, cu carcasă din plastic și metodă de montare multifix, este alegerea ideală pentru sarcini de automatizare și control în care este necesară comutarea în trepte. Modelul K1D004NLH are un design cu 1 pol (1P) și capacitate de comutare în 4 trepte, cu un unghi de comutare de 45°. Comutatorul are un curent termic nominal convențional de 12 A în aer liber, în timp ce într-un mediu închis această valoare este de 10 A. Panoul frontal al dispozitivului măsoară 45x45 mm și este echipat cu o placă de marcare metalică cu numerotare neagră 1-2-3-4. Funcționarea este facilitată de mânerul negru cu lungimea de 35 mm. Pozițiile de comutare ale dispozitivului atunci când este rotit spre dreapta sunt: 0° - 45° - 90° - 135°, și nu are o poziție OFF sau o funcție de revenire. În ceea ce privește caracteristicile electrice, K1D004NLH are o tensiune nominală de izolare de 690 V (conform gradului de poluare 3), în conformitate cu standardul IEC 60947-1. Comutatorul poate fi utilizat în diverse categorii de sarcină, cum ar fi aplicații AC-21, AC-3, AC-23A, la diferite niveluri de tensiune și numere de faze. Puterea nominală maximă în modul AC-21, la 500-660 V, 3 faze, poate ajunge la 10500 W. Comutatorul are o durată de viață electrică remarcabilă: 1.000.000 de cicluri de comutare în categoriile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Comutatorul K1D004NLH are protecție IP40 conform IEC 60529, oferind protecție parțială împotriva prafului. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Comutatorul are o rezistență la impact de 30 g conform IEC 68-2-27 și o rezistență la vibrații de 5 g (f=10...150 Hz) conform IEC 68-2-6. Este conectat electric cu borne cu șurub, cu o capacitate de 2x1,5 mm² pentru cabluri flexibile și 1x2,5 mm² pentru cabluri solide. Durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung.
Schneider Electric Harmony K - K1D004NLH - comutator basculant complet, 12 A, multifix, 1P, comutator rotativ cu 4 trepte date tehnice
Date de bază
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
[Ith] curent termic convențional măsurat în aer liber: 12 A
Poziție de montare: Placă frontală
Metodă de fixare: Multifixare
Tip cap comutator: Placă frontală 45 x 45 mm
Tip de acționare: Mâner negru, lungime = 35 mm
Mâner rotativ blocabil: Niciuna
Marcaj: Placă metalică de marcaj, marcată 1-2-3-4 în negru
Funcție comutator: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Fără poziție oprit
Descriere pol: 1P Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° Nivel de protecție IP: IP40 conform IEC 60529
Caracteristici suplimentare
Număr de trepte: 4
Unghi de comutare: 45 °
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
[Ithe] curent termic convențional închis: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500...660 V trifazat conform IEC 947-3
[Ie] curent nominal de funcționare CA: 1,8 A la 690 V CA-3 trifazat conform IEC 947-3
Durată de viață electrică: 1.000.000 de cicluri CA-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3 Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8.333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță de tip gG de 16 A
[Uimp] tensiune nominală de impuls rezistentă: 4 kV în funcție de izolație, 6 kV conform IEC 947-1 Funcționare contact: Întrerupere lentă Deschidere pozitivă: Da Conexiune electrică: Terminale cu șurub pentru cablu flexibil, capacitate: 2 x 1,5 mm², terminale cu șurub pentru cablu solid, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Lățime CAD: 45 mm
Înălțime CAD: 45 mm
Adâncime CAD: 87 mm
Greutate netă: 0,14 kg
Caracteristici de mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25…55 °C Temperatura aerului ambiant în timpul depozitării: -40…70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10…150 Hz) Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
