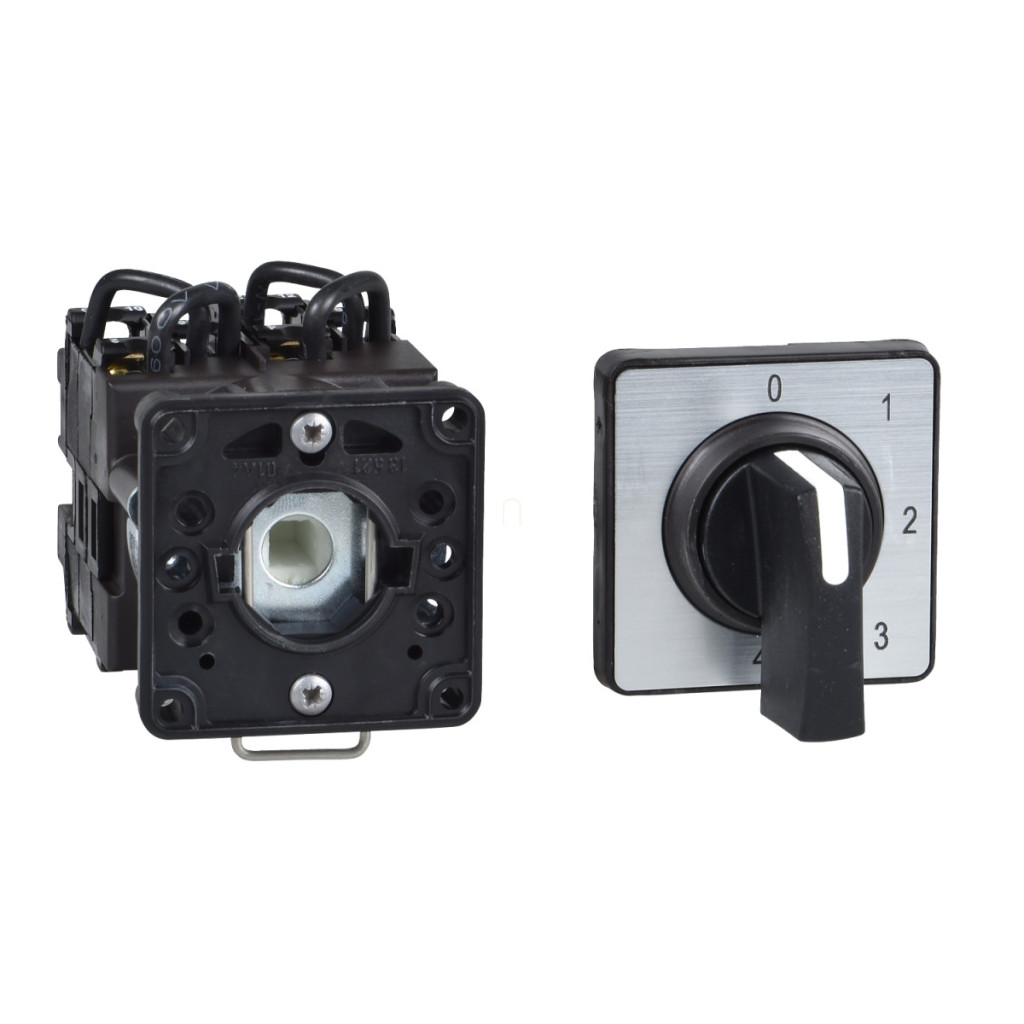

Comutatorul complet Schneider Electric Harmony seria K K1D004QCH este un dispozitiv electric profesional de înaltă calitate, ideal pentru aplicații industriale. Acest produs reprezintă calitatea fiabilă a Schneider Electric și poate oferi o soluție pentru comutarea sarcinilor într-o gamă largă de aplicații. K1D004QCH este un comutator basculant din plastic care poate fi montat într-o gaură cu diametrul de 22 mm și are un design cu 1 pol și 4 trepte de comutare. Comutatorul pornește din poziția 0 și poate fi rotit între poziții în pași de 45 de grade. Curentul său nominal maxim este de 12 A, astfel încât poate comuta chiar și sarcini grele. Panoul frontal al comutatorului măsoară 45 x 45 mm și are un disc metalic de marcare cu marcaje negre 0-1-2-3-4 pentru a ajuta la identificarea pozițiilor. Funcționarea este ușurată de maneta neagră cu lungimea de 35 mm. O caracteristică remarcabilă a comutatorului K1D004QCH este nivelul său excelent de protecție, care este clasificat IP65 conform IEC 60529, făcându-l rezistent la praf și jeturi de apă. În ceea ce privește parametrii tehnici, comutatorul K1D004QCH are un curent termic convențional de 12 A măsurat în aer liber, în timp ce în spații închise această valoare este de 10 A. Tensiunea nominală de izolație este de 690 V (la gradul de poluare 3) conform IEC 60947-1. Puterea nominală de funcționare variază foarte mult în funcție de diferitele categorii de aplicații; de exemplu, în cazul AC-21, poate comuta până la 10.500 W la 500-660 V trifazat. Curentul nominal de funcționare variază, de asemenea, în funcție de categoria de aplicație și de nivelul de tensiune, de exemplu, în cazul AC-3, acesta este de 1,8 A la 690 V și de 4,6 A la 230 V. Durata de viață electrică a comutatorului este excepțional de lungă: 1.000.000 de cicluri de comutare în categoriile AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Durata sa de viață mecanică este, de asemenea, de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Comutatorul are un curent de scurtcircuit de 10.000 A, iar protecția împotriva scurtcircuitelor poate fi realizată cu o siguranță de tip gG de 16 A. Comutatorul K1D004QCH este extrem de ușor de instalat, cu montare pe panoul frontal într-o gaură cu diametrul de 22 mm. Conexiunea electrică se realizează cu borne cu șurub, care au o capacitate de 2×1,5 mm² pentru fire flexibile și 1×2,5 mm² pentru fire solide. Produsul are certificări în conformitate cu standardele internaționale, inclusiv IEC 60947-3 (pentru circuite de alimentare), IEC 60947-5-1 (pentru circuite de control) și CENELEC EN 50013. De asemenea, are certificări CSA și UL în diferite categorii de performanță, cum ar fi CSA 240V 3 LE 3 faze sau UL 240V 1 LE 3 faze. Parametrii de mediu ai comutatorului sunt, de asemenea, demni de menționat: intervalul său de temperatură de funcționare este de -25...55 °C, iar intervalul de temperatură de depozitare este de -40...70 °C. Rezistența la șocuri este de 30 gn conform IEC 68-2-27, iar rezistența la vibrații este de 5 gn conform IEC 68-2-6 (f = 10...150 Hz). Comutatorul K1D004QCH poate fi utilizat într-o gamă largă de industrii, cum ar fi ingineria mecanică, controlul motoarelor, automatizarea industrială și ingineria serviciilor de construcții. Produsul este recomandat în special pentru medii în care sunt necesare operațiuni frecvente de comutare și în care durata lungă de viață și funcționarea fiabilă sunt importante.
Schneider Electric Harmony K - K1D004QCH - comutator basculant complet, 12 A, Ø22, 1P, comutator cu 4 trepte + 0 trepte - date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Locația de instalare: Placă frontală
Metodă de montare: Gaură Ø 22 mm
Tip cap comutator cu buton: Placă frontală 45 x 45 mm
Tip operator: Pârghie neagră, lungime = 35 mm
Blocare pârghie rotativă: Niciuna
Metodă de marcare: Cu disc metalic de marcare, 0 - 1 - 2 - 3 - 4 marcaje negre
Funcția comutatorului butonului: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Există o poziție de oprire
Descrierea polului: 1P Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180° Grad de protecție IP: IP65 conform IEC 60529 Caracteristici suplimentare Număr de trepte: 4
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic măsurat într-un spațiu închis convențional [Ithe]: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500...660 V trifazat conform IEC 947-3
Curent nominal de funcționare CA [Ie]: 1,8 A 690 V CA-3 trifazat conform IEC 947-3
Durată de viață electrică: 1.000.000 de cicluri CA-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 comutări/min AC-21, 2,5 operațiuni/minut AC-23, 2,5 operațiuni/minut AC-3, 8,333 operațiuni/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță de 16 A, tip gG
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de deconectare, 6 kV conform IEC 947-1
Funcționare contact: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cablu flexibil, capacitate: 2 x 1,5 mm²; Terminale cu șurub pentru cablu solid, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri Lățime totală CAD: 45 mm Înălțime totală CAD: 50 mm Adâncime totală CAD: 59 mm Caracteristici de mediu Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Tratament de protecție: TC Temperatură ambiantă de funcționare: -25 până la 55 °C Temperatură ambiantă de depozitare: -40 până la 70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10…150 Hz) Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
