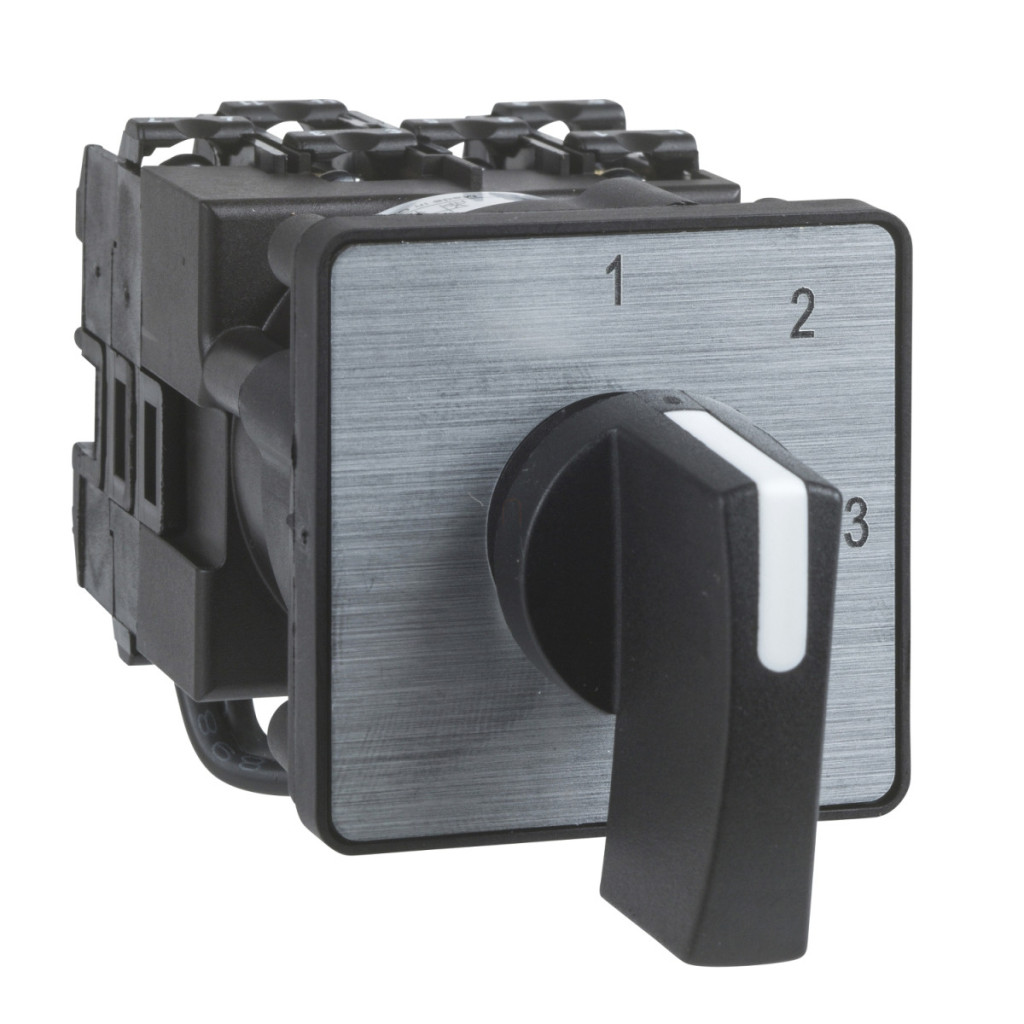

Comutatorul cu came Schneider Electric Harmony seria K K1D004QLH este un comutator profesional, multifuncțional, conceput pentru aplicații industriale, oferind o soluție fiabilă pentru diverse sarcini de control. Acest comutator cu came complet este fabricat într-un design cu 1 pol, cu o configurație în 4 trepte și o poziție 0, permițând un total de 5 poziții de comutare (0-1-2-3-4), separate de unghiuri de rotație de 45°. Placa frontală a comutatorului K1D004QLH măsoară 45x45 mm și are marcaje metalice, în timp ce mânerul negru de 35 mm asigură o utilizare ergonomică. Datorită metodei de montare multifixare, acesta poate fi montat pe placa frontală în diverse moduri, pe panouri cu o grosime de 1-6 mm. Gradul de protecție IP40 oferă o protecție adecvată împotriva influențelor de mediu de bază. În ceea ce privește parametrii tehnici, comutatorul cu trepte K1D004QLH are specificații impresionante. Are o capacitate de încărcare de 12 A pentru fluxul de căldură convențional în aer liber și 10 A pentru proiectele închise. Tensiunea de izolație este de 690 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV (4 kV în funcția de izolație). Poate suporta diverse puteri de funcționare în conformitate cu standardele aplicabile, de exemplu, poate comuta până la 10.500 W în modul AC-21, 500-660 V, trifazic. Comutatorul este proiectat cu întrerupere lentă și deschidere pozitivă, ceea ce sporește siguranța și fiabilitatea. K1D004QLH are o durată de viață electrică impresionantă: 1.000.000 de cicluri de comutare în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Durata de viață mecanică este, de asemenea, de 1.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Viteza maximă de funcționare a comutatorului este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Produsul are un curent de scurtcircuit de 10.000 A, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 16 A. Conexiunea electrică se realizează cu borne cu șuruburi captive, care au o capacitate de 2x1,5 mm² pentru fire flexibile și 1x2,5 mm² pentru fire solide. Comutatorul poate fi utilizat într-un interval larg de temperaturi: temperatură de funcționare -25...55 °C, temperatură de depozitare -40...70 °C. Produsul are o rezistență la impact de 30 gn conform IEC 68-2-27 și o rezistență la vibrații de 5 gn conform IEC 68-2-6 (f = 10...150 Hz). K1D004QLH este conform cu diverse standarde și certificări, inclusiv IEC 60947-3 (circuite de alimentare), IEC 60947-5-1 (circuite de control) și CENELEC EN 50013, și este, de asemenea, certificat CSA și UL în diverse condiții de încărcare.
Schneider Electric Harmony K - K1D004QLH - comutator basculant complet, 12 A, multifix, 1P, comutator cu 4 trepte + 0 trepte date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Locație de montare: Panou frontal
Metodă de montare: Multifixare
Tip cap comutator basculant: 45 x 45 mm panou frontal
Tip de acționare: Mâner negru, lungime = 35 mm
Blocabilitate mâner rotativ: Niciuna
Marcaje: Cu placă de marcare metalică, marcaje negre 0 - 1 - 2 - 3 - 4
Funcția comutatorului cu buton: Comutator cu trepte
Retur: Niciuna
Poziție oprit: Există o poziție oprit
Descriere pol: 1P
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180°
Grad de protecție IP: IP40 conform IEC 60529
Informații suplimentare
Număr de trepte: 4
Unghi de comutare: 45°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Putere nominală de funcționare în W: Valori variabile pentru diferite moduri de funcționare și tensiuni în conformitate cu IEC 947-3, de exemplu 10500 W AC-21, 500...660 V trifazat
Curent nominal de funcționare [Ie]: Valori variabile în diferite moduri de funcționare și tensiuni în conformitate cu IEC 947-3, de exemplu 1,8 A 690 V AC-3 trifazat
Durată de viață electrică: 1.000.000 de cicluri în modurile de funcționare AC-15 și AC-21, 500.000 de cicluri în modurile de funcționare AC-23 și AC-3
Viteza maximă de funcționare: 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3, 8,333 cicluri/minut în modul AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță de tip gG de 16 A
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub captive pentru cabluri flexibile, capacitate: 2 x 1,5 mm² sau cabluri solide, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Lățime: 45 mm
Înălțime: 45 mm
Adâncime: 87 mm
Parametri de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări de produs: CSA și UL în diverse condiții de încărcare
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Categorie de supratensiune: Clasa II conform IEC 536 și NF C 20-030
