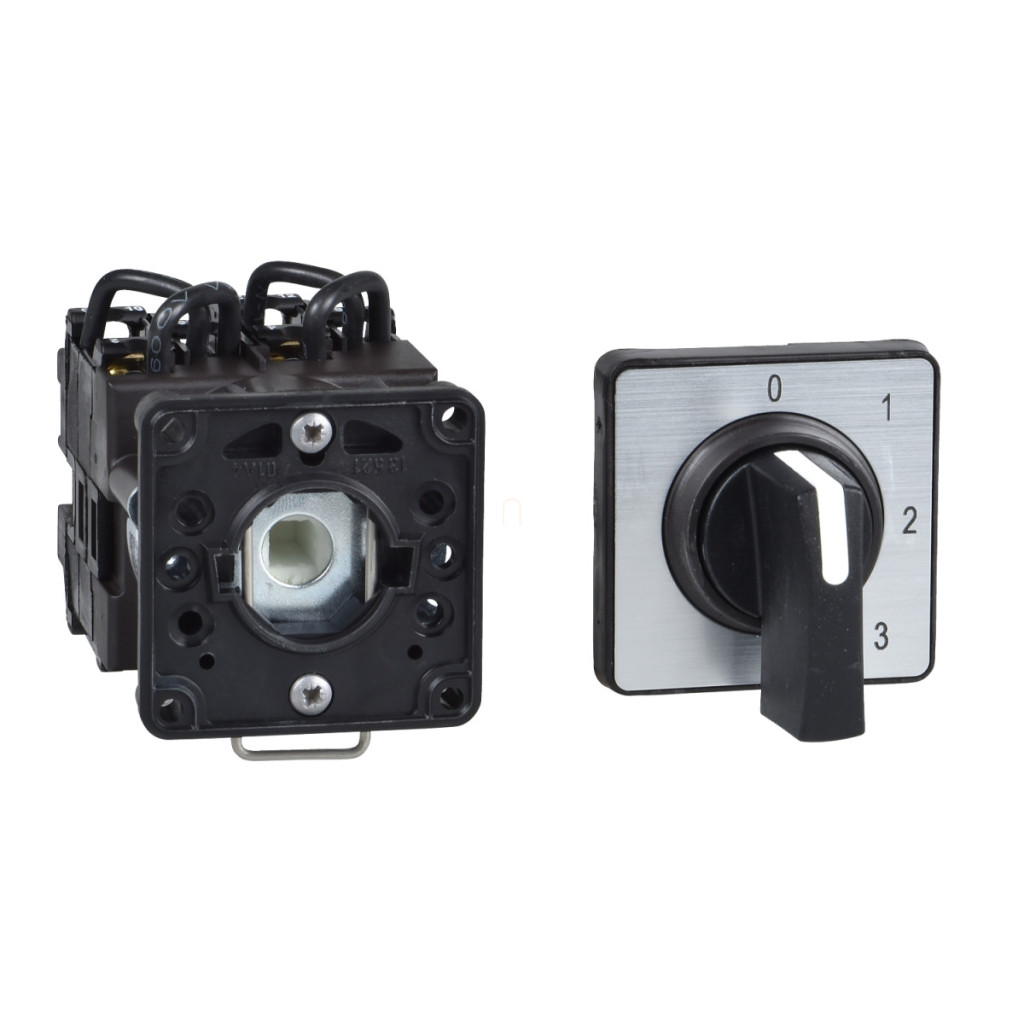

Schneider Electric Harmony K - K1D024MCH - comutator basculant complet, 12 A, Ø22, 3 poziții + voltmetru 0 V

Lățime: 65 mm

Lungime: 110 mm

Înălțime: 65 mm

Comandă specială

Schneider Electric Harmony K - K1D024MCH - comutator basculant complet, 12 A, Ø22, 3 poziții + voltmetru 0 V

Name: Schneider Electric Harmony K - K1D024MCH - comutator basculant complet, 12 A, Ø22, 3 poziții + voltmetru 0 V
Brand: Schneider Electric Zrt.
SKU: 3389110979299
Price: 162.69 RON
Availability: InStock

162,69 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie K

Comutatorul de tensiune cu came Schneider Electric Harmony K seria K1D024MCH este un dispozitiv electric extrem de fiabil și versatil, ideal pentru măsurarea tensiunii între circuite trifazate. Acest comutator complet cu came aparține familiei de produse Harmony K, concepută pentru utilizare în medii industriale profesionale. Modelul K1D024MCH oferă patru poziții de comutare diferite, inclusiv poziția 0 (oprit) și opțiuni de măsurare între cele trei faze (L1-L2, L2-L3, L3-L1). Comutatorul are caracteristici tehnice remarcabile: are un curent termic convențional în aer liber de 12 A și un curent termic convențional închis de 10 A. Dispozitivul este montat frontal, poate fi instalat cu un orificiu de montare cu diametrul de 22 mm și are un panou frontal cu dimensiunile de 45x45 mm. Este acționat de un mâner negru ergonomic, cu lungimea de 35 mm, cu un unghi de comutare de 45° și poziții de comutare la 0°, 45°, 90° și 135°. Marcajele metalice de pe placa frontală - 0, L1L2, L2L3, L3L1 - indică clar fiecare poziție, facilitând operarea. Dispozitivul are un grad de protecție IP65 conform IEC 60529, oferind o protecție excelentă împotriva prafului și jeturilor de apă. Parametrii tehnici ai K1D024MCH includ o tensiune de izolație de 690 V (cu grad de poluare 3) conform IEC 60947-1, precum și o rezistență la supratensiune de 4 kV în funcția de izolare și 6 kV conform IEC 947-1. Durabilitatea electrică a comutatorului este remarcabilă: 1.000.000 de cicluri în categoriile de comutare AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Durata de viață mecanică este, de asemenea, de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul oferă diferite capacități de funcționare în diverse configurații de tensiune și fază, de la 500-660 V trifazat 10500 W AC-21 la 230 V monofazat 600 W AC-3, acoperind o gamă largă de aplicații industriale. Comutatorul de tensiune de tip camă Schneider Electric K1D024MCH oferă valori nominale de curent de funcționare remarcabile în diverse categorii de comutare: 1,8 A AC-3 trifazat la 690 V, 2,8 A AC-3 trifazat la 500 V, 4,6 A AC-3 trifazat la 230 V și multe alte configurații. Dispozitivul este conectat folosind terminale cu șurub cu o capacitate de 2x1,5 mm² pentru cabluri flexibile și 1x2,5 mm² pentru cabluri solide. Produsul poate fi utilizat într-un interval larg de temperaturi, între -25 și +55 °C, iar intervalul de temperatură de depozitare este între -40 și +70 °C. Calitatea sa superioară este confirmată de certificări internaționale, inclusiv certificări CSA și UL în diverse categorii de performanță. Comutatorul K1D024MCH are o rezistență la șocuri de 30g conform IEC 68-2-27 și o rezistență la vibrații de 5g conform IEC 68-2-6 (f=10-150Hz), asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale. K1D024MCH are următoarele specificații tehnice de bază: lățime de 45 mm, înălțime de 50 mm și adâncime de 59 mm, cu o greutate netă de 0,16 kg.

Schneider Electric Harmony K - K1D024MCH - comutator basculant complet, 12 A, Ø22, 3 poziții + voltmetru 0 date tehnice

Caracteristici principale

Familia de produse: Harmony K

Tipul produsului: Comutator basculant complet

Denumirea componentei: K1

Curent termic convențional de răcire cu aer liber [Ith]: 12 A

Poziție de montare: Față

Metodă de montare: Gaură Ø 22 mm

Tip cap comutator cu came: Placă frontală 45 x 45 mm

Tip de acționare: Mâner negru, lungime 35 mm

Blocare mâner rotativ: Niciuna

Afișaj marcaj: Marcaj metalic, 0 - L1L2 - L2L3 - L3L1 marcaje negre

Funcție comutator buton: Comutator voltmetru

Retur: Niciunul

Tip de măsurare: Între 3 faze

Poziție oprit: Cu poziție oprit

Poziții de comutare: Dreapta: 0° - 45° - 90° - 135°

Grad de protecție IP: IP65 conform IEC 60529

Caracteristici suplimentare

Unghi de comutare: 45°

Tensiune de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1

Curent termic convențional închis [Ithe]: 10 A

Putere nominală în W: 10500 W AC-21, 500...660 V trifazat conform IEC 947-3

1100 W AC-3, 230 V trifazat conform IEC 947-3

1500 W AC-23A, 230 V trifazat conform IEC 947-3

1500 W AC-3, 400 V monofazat conform IEC 947-3

1500 W AC-3, 400 V trifazat conform IEC 947-3

1500 W AC-3, 500 V trifazat conform IEC 947-3

1500 W AC-3, 690 V trifazat conform IEC 947-3

2200 W AC-23A, 400 V trifazat conform IEC 947-3

2200 W AC-23A, 500 V trifazat conform IEC 947-3

2200 W AC-23A, 690 V trifazat conform IEC 947-3

4800 W AC-21, 230 V trifazat conform IEC 947-3

600 W AC-3, 230 V monofazat conform IEC 947-3

8300 W AC-21, 400 V trifazat conform IEC 947-3

Caracteristici electrice

Curent nominal de funcționare [Ie] CA:

1,8 A 690 V CA-3 trifazat conform IEC 947-3

2,8 A 500 V CA-3 trifazat conform IEC 947-3

2,8 A la 690 V CA-23A trifazat conform IEC 947-3

3,3 A la 400 V CA-3 trifazat conform IEC 947-3

3,8 A la 500 V CA-23A trifazat conform IEC 947-3

4,6 A pentru 230 V c.a. - 3 faze conform IEC 947-3

4,8 A pentru 400 V c.a. - 23 A trifazat conform IEC 947-3

5,6 A pentru 230 V c.a. - 23 A trifazat conform IEC 947-3

1 A pentru 500 V CA-15 conform IEC 947-5-1

2 A pentru 400 V CA-15 conform IEC 947-5-1

3 A pentru 230 V CA-15 conform IEC 947-5-1

Durată de viață electrică:

1.000.000 de cicluri AC-15

1.000.000 de cicluri AC-21

500.000 de cicluri AC-23

500.000 de cicluri AC-3

Frecvență maximă de funcționare:

2,5 cicluri/minut AC-21

2,5 cicluri/minut AC-23

2,5 cicluri/minut AC-3

8,333 cicluri/minut AC-15

Curent de scurtcircuit: 10000 A

Protecție la scurtcircuit: Siguranță tip 16 A gG

Tensiune nominală de impuls rezistentă [Uimp]:

4 kV în funcție de izolare

6 kV conform IEC 947-1

Funcționare contact: Deschidere lentă

Deschidere pozitivă: Da

Conexiune electrică:

Terminale cu șurub pentru cabluri flexibile, capacitate de prindere: 2 x 1,5 mm²

Terminale cu șurub pentru cablu solid, capacitate de prindere: 1 x 2,5 mm²

Caracteristici mecanice

Durată de viață mecanică: 1.000.000 de cicluri

Lățime totală CAD: 45 mm

Înălțime totală CAD: 50 mm

Adâncime totală CAD: 59 mm

Greutate netă: 0,16 kg

Caracteristici de mediu

Standarde:

IEC 60947-3 pentru circuite de alimentare

IEC 60947-5-1 pentru circuite de control

CENELEC EN 50013

Certificări de produs:

CSA 240 V 1 LE 1 fază

CSA 240 V 3 LE 3 faze 2 poli

UL 240 V 1 LE 3 faze

UL 240 V 0,33 LE 1 fază 2 poli

Tratament de protecție: TC Temperatură ambiantă de funcționare: -25...55 °C Temperatură ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 200 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz, 100 mW, 100 Hz -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)

Categorie de supratensiune:

Clasa II conform IEC 536

Clasa II conform NF C 20-030
