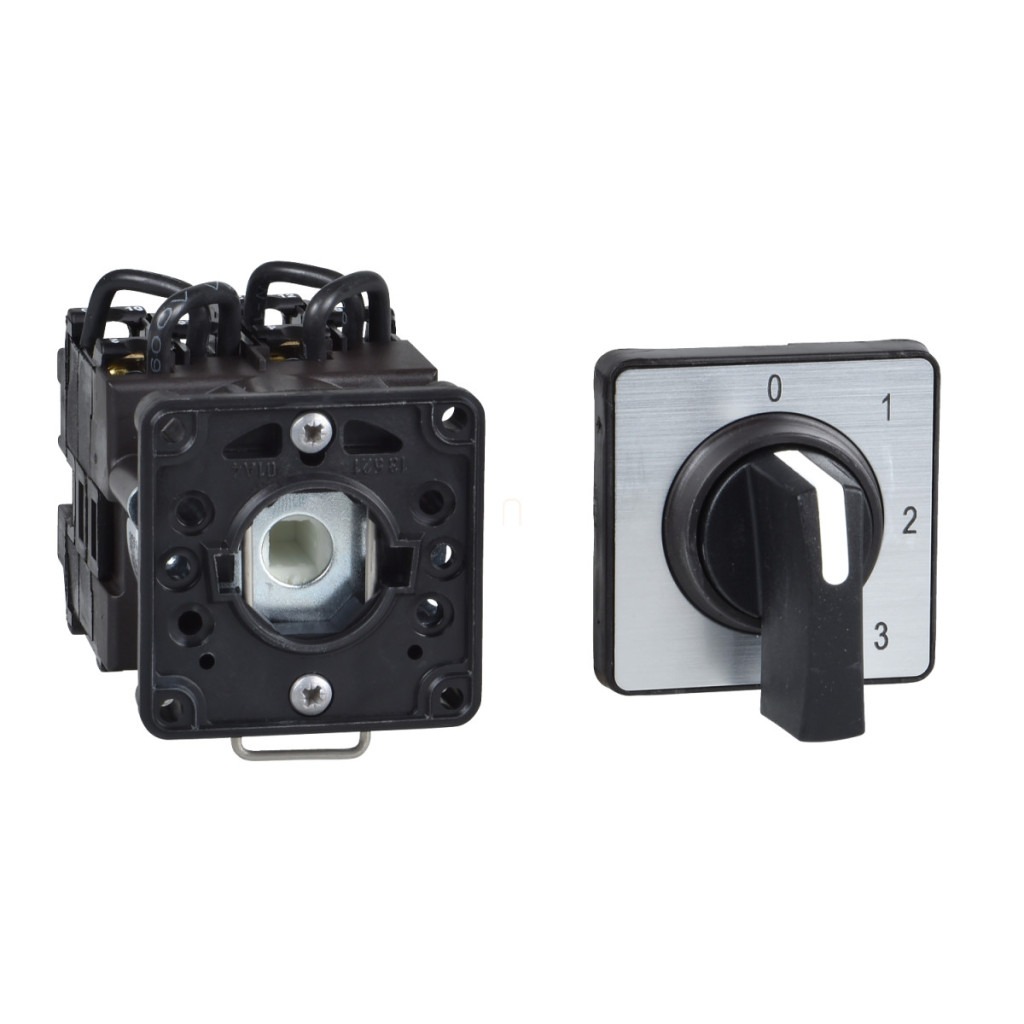

Schneider Electric Harmony K - K1D034MCH - comutator basculant complet, 12 A, Ø22, voltmetru cu 3 trepte

Lățime: 65 mm

Lungime: 110 mm

Înălțime: 65 mm

Comandă specială

Schneider Electric Harmony K - K1D034MCH - comutator basculant complet, 12 A, Ø22, voltmetru cu 3 trepte

Name: Schneider Electric Harmony K - K1D034MCH - comutator basculant complet, 12 A, Ø22, voltmetru cu 3 trepte
Brand: Schneider Electric Zrt.
SKU: 3389110979312
Price: 166 RON
Availability: InStock

166,00 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie K

Comutatorul cu came complet K1D034MCH din gama Harmony K de la Schneider Electric este un dispozitiv de comutare versatil și fiabil, conceput special pentru măsurarea tensiunii între faze. Acest instrument cu diametrul de 22 mm, montabil frontal, este alegerea ideală pentru aplicații industriale în care este necesară monitorizarea simplă și fiabilă a valorilor tensiunii trifazate. Modelul K1D034MCH are un unghi de comutare de 45 de grade și o capacitate de comutare în 3 poziții, permițând utilizatorului să comute cu ușurință între măsurătorile dintre diferite faze (L1-L2, L2-L3, L3-L1). Comutatorul asigură un curent termic convențional în aer liber de 12 A, iar într-un mediu închis asigură 10 A. Produsul are protecție IP65 în conformitate cu IEC 60529, care oferă o protecție excelentă împotriva prafului și a jeturilor de apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Dispozitivul negru cu mâner de 35 mm lungime este ușor de utilizat, iar panoul frontal de 45x45 mm conține marcajele necesare pentru identificarea fazelor. Parametrii săi tehnici sunt remarcabili, cu o tensiune nominală de izolație de 690 V (la gradul de poluare 3) în conformitate cu IEC 60947-1 și un curent de scurtcircuit de 10000 A. Oferă performanțe ridicate în diferite categorii de sarcină: pentru AC-21 (sarcini neinductive sau ușor inductive) oferă 4800 W la 230 V, 8300 W la 400 V, 500-660 V; în timp ce în modul AC-23A (conexiune motor), oferă o capacitate de sarcină de 1500 W la 230 V și 2200 W la 400 V/500 V/690 V. Comutatorul are o durată de viață mecanică extrem de lungă, de 1 milion de cicluri de comutare, și o durată de viață electrică de 1 milion de cicluri în categoriile AC-15 și AC-21 și de 500.000 de cicluri în categoriile AC-23 și AC-3. Conexiunea electrică se realizează prin borne cu șurub, cu o secțiune transversală de 2x1,5 mm² pentru cabluri flexibile și 1x2,5 mm² pentru cabluri solide. Dimensiuni externe: 45 mm lățime, 50 mm înălțime și 59 mm adâncime, cu o greutate netă de numai 0,16 kg.

Schneider Electric Harmony K - K1D034MCH - comutator basculant complet, 12 A, Ø22, voltmetru cu 3 trepte date tehnice

Caracteristici principale

Familia de produse: Harmony K

Tipul produsului: Comutator basculant complet

Denumirea componentei: K1

Fluxul termic convențional măsurat în aer liber [Ith]: 12 A

Locație de instalare: Panou frontal

Metodă de montare:Gaură Ø 22 mm

Tip cap comutator cu came: Panou frontal 45 x 45 mm

Tip control: Mâner negru, lungime = 35 mm

Mâner rotativ blocabil: Nu

Marcaje: Marcaje metalice, L1L2 - L2L3 - L3L1 cu marcaje negre

Funcția comutatorului cu buton: Comutator voltmetru

Retur: Niciunul

Tip de măsurare: Între 3 faze

Poziție oprit: Fără poziție oprit

Poziții de comutare: Dreapta: 0° - 45° - 90°

Grad de protecție IP: IP65 conform IEC 60529

Date suplimentare

Unghi de comutare: 45°

Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1

Curent termic [Ithe] măsurat într-un mediu închis convențional: 10 A

Curent nominal de funcționare [Ie] CA:

1,8 A la 690 V CA-3 3 faze conform IEC 947-3

2,8 A la 500 V CA-3 3 faze conform IEC 947-3

2,8 A la 690 V c.a.-23A trifazat conform IEC 947-3

3,3 A la 400 V c.a.-3 trifazat conform IEC 947-3

3,8 A la 500 V c.a.-23A trifazat conform IEC 947-3

4.6 A la 230 V c.a. - 3 faze conform IEC 947-3

4,8 A la 400 V c.a. - 23 A trifazic conform IEC 947-3

5.6 A la 230 V CA-23A trifazat conform IEC 947-3

Durată de viață electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3

Frecvență maximă de funcționare: 2,5 operațiuni/minut AC-21/AC-23/AC-3, 8,333 operațiuni/minut AC-15

Curent de scurtcircuit: 10000 A

Protecție la scurtcircuit: siguranță de tip gG de 16 A

Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1

Funcționare contact: Întrerupere lentă

Deschidere pozitivă: Da

Conexiune electrică: Terminal cu șurub pentru cablu flexibil, capacitate de conectare: 2 x 1,5 mm²

Terminal cu șurub pentru cablu solid, capacitate de conectare: 1 x 2,5 mm²

Durată de viață mecanică: 1.000.000 de cicluri

Lățime totală CAD: 45 mm

Înălțime totală CAD: 50 mm

Adâncime totală CAD: 59 mm

Parametri de mediu

Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013

Certificări de produs: CSA 240 V 1 LE 1 fază, CSA 240 V 3 LE trifazat 2 poli, UL 240 V 1 LE trifazat, UL 240 V 0,33 LE monofazat 2 poli

Protecție: TC

Temperatura aerului ambiant în timpul funcționării: -25...55 °C

Temperatura aerului ambiant în timpul depozitării: -40...70 °C

Rezistență la impact: 30 gn conform IEC 68-2-27

Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)

Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030

Date

Lățime

65 mm

Lungime

110 mm

Înălțime

65 mm

EAN prezentat

3389110979312

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

170 g/bucată

Numar articol

3389110979312
