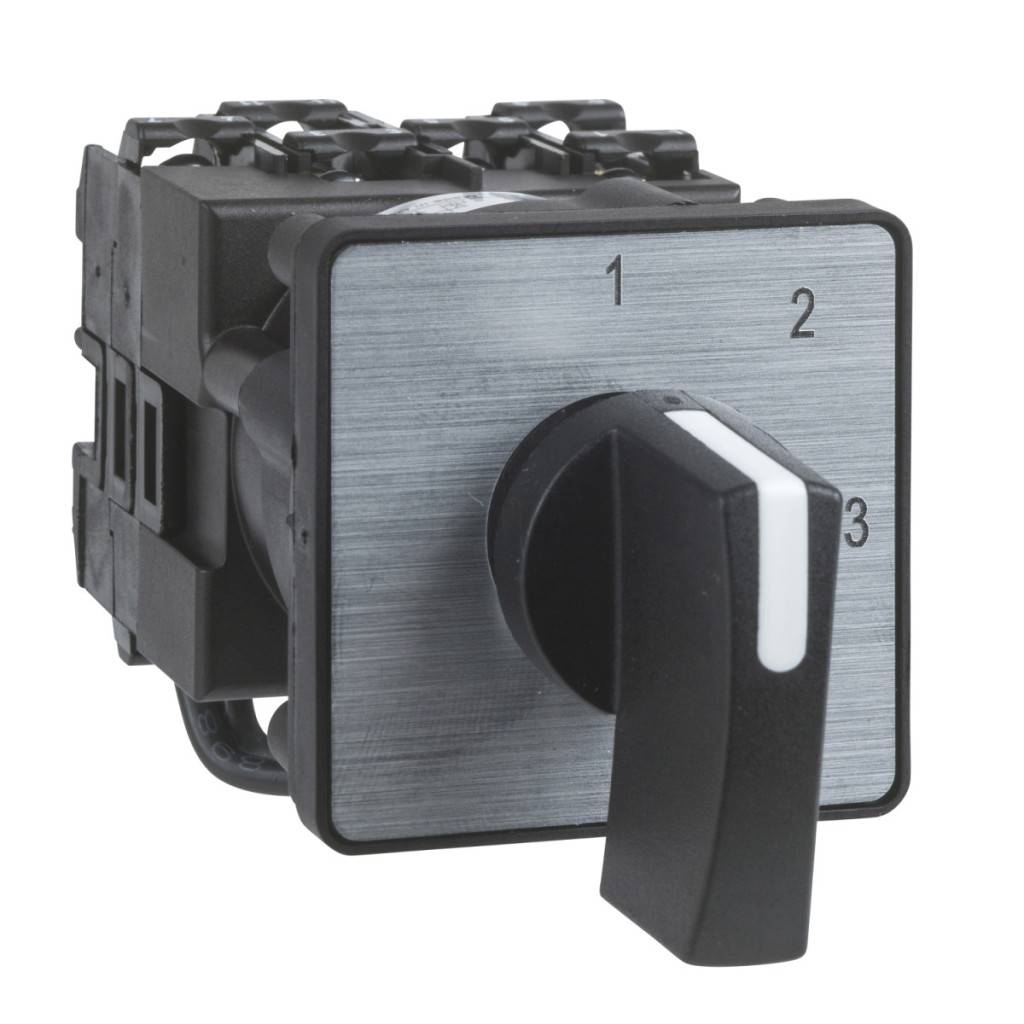

Comutatorul cu came Schneider Electric Harmony seria K K1H014QLH este un dispozitiv de comutare extrem de versatil și fiabil, care poate fi utilizat într-o gamă largă de aplicații industriale și comerciale. Acest comutator cu came complet este încorporat într-o carcasă din plastic și poate fi instalat utilizând o metodă de montare multifixare, care permite instalarea rapidă și ușoară pe panouri de diferite grosimi. Modelul K1H014QLH are un design cu 2 poli și o funcție de comutare în 4 trepte, precum și o poziție 0. Comutatorul funcționează la un unghi de comutare de 45 de grade, permițând o reglare precisă. Panoul frontal al comutatorului măsoară 45x45 mm, ceea ce se potrivește cu decupajele standard, iar suprafața de control are marcaje metalice unde pozițiile 0-1-2-3-4 sunt indicate cu numere negre. Dispozitivul poate fi acționat folosind o pârghie neagră de 35 mm lungime, care asigură o utilizare ergonomică. Din punct de vedere tehnic, K1H014QLH are parametri remarcabili. Acesta oferă un curent termic convențional de 12 A în aer liber, în timp ce în spații închise această valoare este de 10 A. Comutatorul are o tensiune nominală de izolație de 690 V (la gradul de poluare 3) în conformitate cu standardul IEC 60947-1. Dispozitivul are un grad de protecție IP40 conform IEC 60529. Pozițiile de comutare sunt în dreapta: 0° - 45° - 90° - 135° - 180°. Comutatorul nu are funcție de revenire, ceea ce înseamnă că rămâne în poziția dată până când este modificat manual. Acest dispozitiv nu are blocare rotativă a mânerului și este echipat cu o funcție de deschidere pozitivă, care este o caracteristică importantă pentru aplicațiile de siguranță. Modelul K1H014QLH are o durabilitate electrică excelentă: 1.000.000 de cicluri în AC-15, 1.000.000 de cicluri în AC-21, 500.000 de cicluri în AC-23 și 500.000 de cicluri în AC-3. Viteza maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Durata sa de viață mecanică este, de asemenea, remarcabilă, oferind 1.000.000 de cicluri. Comutatorul necesită o siguranță de tip gG de 16 A ca protecție împotriva scurtcircuitelor și poate rezista la un curent de scurtcircuit de 10.000 A. Tensiunea nominală de impuls rezistentă este de 4 kV în modul de izolare și de 6 kV în conformitate cu IEC 947-1. Dispozitivul are un contact cu întrerupere lentă și este conectat cu terminale cu șurub care pot fi utilizate cu fire flexibile de până la 2 x 1,5 mm² și fire solide cu secțiune transversală de până la 1 x 2,5 mm².
Schneider Electric Harmony K - K1H014QLH - comutator basculant complet, 12 A, multifix, 2P, comutator cu 4 trepte + 0 trepte date tehnice
Caracteristici generale
Categorie de produs: Harmony K
Tipul produsului: Comutator basculant complet
Denumirea componentei: K1
Curent termic convențional în aer liber: 12 A
Locul de instalare: Placă frontală
Metodă de fixare: Multifixare
Tip cap comutator basculant: Placă frontală 45 x 45 mm
Tip de acționare: Pârghie neagră, lungime = 35 mm
Blocare mâner rotativ: Niciuna
Marcaj: Marcaj metalic, 0 - 1 - 2 - 3 - 4 cu marcaj negru
Funcție comutator buton: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Da
Descriere pol: 2P Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180° Grad de protecție IP: IP40 conform IEC 60529
Date suplimentare
Număr de trepte: 4
Unghi de comutare: 45°
Tensiune nominală de izolare: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic în spații închise convenționale: 10 A
Rezistență electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3 Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8.333 cicluri/minut AC-15 Curent de scurtcircuit: 10.000 A Protecție la scurtcircuit: Siguranță de 16 A, tip gG
Tensiune nominală de impuls rezistentă: 4 kV în funcție de izolație, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cablu flexibil, capacitate: 2 x 1,5 mm², terminale cu șurub pentru cablu solid, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri Lățime CAD: 45 mm Înălțime CAD: 45 mm Adâncime CAD: 107 mm Greutate netă: 0,195 kg Date de mediu Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
