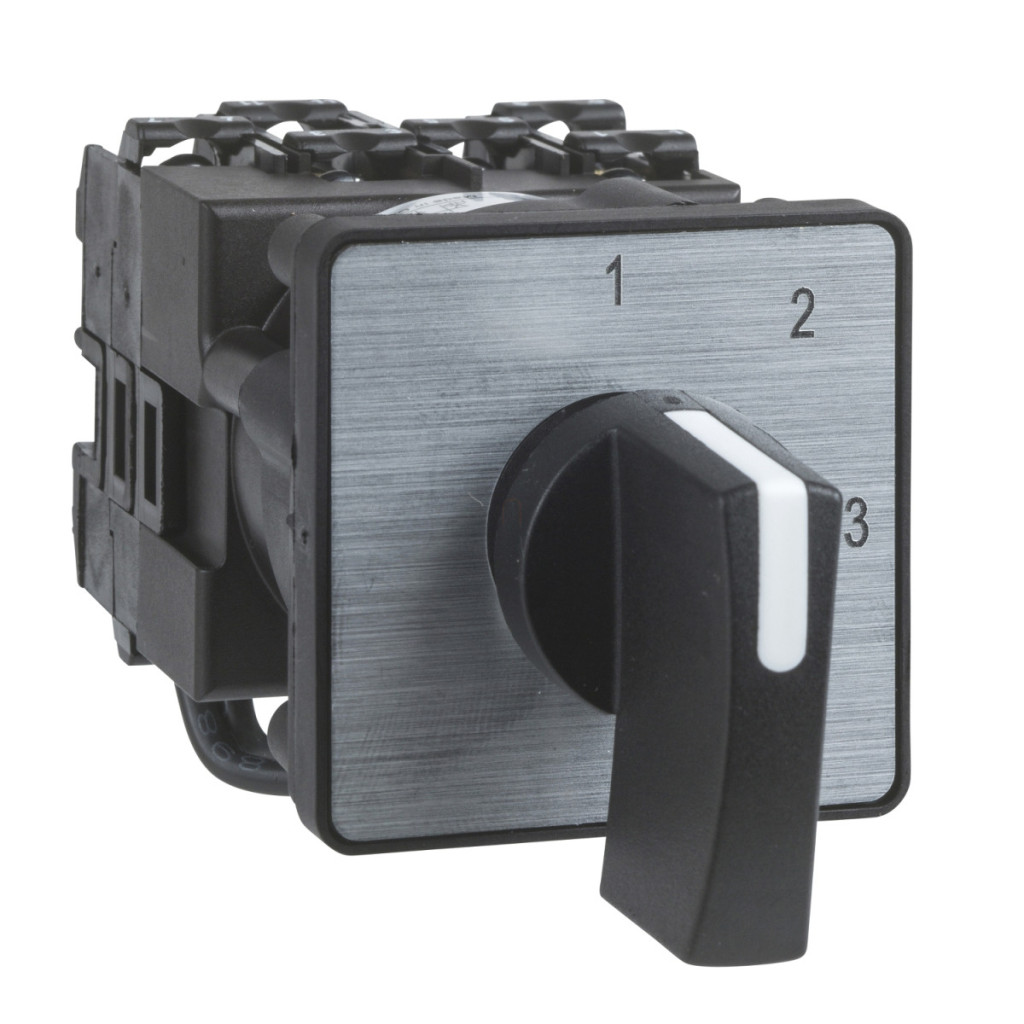

Comutatorul complet Schneider Electric Harmony seria K K1I023NLH este un dispozitiv de comutare industrial extrem de fiabil, ideal pentru implementarea diverselor funcții de control și circuit. Acest comutator cu 3 poli și 3 poziții asigură o funcționare precisă și performanțe de lungă durată în medii industriale. Designul modelului K1I023NLH permite montarea multifix, ceea ce oferă flexibilitate în timpul instalării. Placa metalică de marcare de 45 x 45 mm din partea frontală a comutatorului este marcată cu marcaje negre 1-2-3, permițând identificarea clară a pozițiilor de comutare. Produsul are un mâner din plastic negru cu lungimea de 35 mm pentru o manevrare confortabilă. Comutatorul are un unghi de treaptă de 45 de grade și oferă poziții de comutare de 0° - 45° - 90° atunci când este rotit spre dreapta. Dispozitivul nu are o poziție de oprire sau o funcție de revenire, astfel încât poate fi utilizat în mod specific ca comutator cu trepte. Parametrii săi tehnici sunt remarcabili, cu un curent termic convențional în aer liber (Ith) de 12 A și un curent termic convențional în circuit închis (Ithe) de 10 A. Tensiunea nominală de izolație (Ui) este de 690 V cu grad de poluare 3, în conformitate cu standardul IEC 60947-1. Tensiunea nominală de impuls (Uimp) este de 4 kV în modul de izolație și de 6 kV în modul general, în conformitate cu standardul IEC 947-1. Gradul de protecție IP este IP40, în conformitate cu IEC 60529, care oferă protecție împotriva obiectelor solide mai mari de 1 mm și a contactului direct. Gama largă de puteri nominale de funcționare ale K1I023NLH demonstrează adecvarea sa pentru o varietate de sarcini. În aplicații AC-21 (sarcină ohmică), poate comuta până la 10500 W de putere într-un sistem trifazat de 500...660 V. În modul AC-3 (motoare asincrone), acesta gestionează 1500 W de putere într-un sistem trifazat de 400 V, în timp ce în aplicațiile AC-23A (sarcină motor sau sarcină inductivă mixtă), acesta poate comuta 2200 W de putere într-un sistem trifazat de 400 V. Curentul nominal de funcționare variază în funcție de tipul de aplicație, de exemplu, în modul AC-3, este de 1,8 A la 690 V pentru 3 faze, în timp ce la 230 V pentru 3 faze, este de 4,6 A. În aplicațiile AC-15 (controlul sarcinilor electromagnetice), poate comuta 3 A la 230 V. Comutatorul este extrem de durabil, dovadă fiind durata sa de viață mecanică de 1.000.000 de cicluri. Durata sa de viață electrică este, de asemenea, remarcabilă: 1.000.000 de cicluri pentru aplicațiile AC-21 și AC-15 și 500.000 de cicluri pentru aplicațiile AC-3 și AC-23. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile AC-3, AC-21 și AC-23 și de 8,333 cicluri/minut în modul AC-15. Curentul de scurtcircuit este de 10000 A, iar protecția la scurtcircuit poate fi asigurată cu o siguranță de tip gG de 16 A.
Schneider Electric Harmony K - K1I023NLH - comutator basculant complet, 12 A, multifix, 3P, comutator basculant cu 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Locație de montare: Placă frontală
Metodă de fixare: Multifixare
Caracteristici fizice
Tip cap comutator: Placă frontală 45 x 45 mm
Tip de acționare: Mâner negru, lungime = 35 mm
Blocare mâner rotativ: Niciuna
Afișare marcaj: Placă metalică de marcaj, marcaje negre 1-2-3
Funcție comutator cu buton: Comutator cu trepte
Retur: Niciunul
Poziție oprit: Fără poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0° - 45° - 90°
Grad de protecție IP: IP40 conform IEC 60529
Parametri tehnici
Număr de trepte: 3 Unghi de comutare: 45 Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1 Curent termic convențional închis [Ithe]: 10 A Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolație, 6 kV conform IEC 947-1 Funcționare contact: Întrerupere lentă Deschidere pozitivă: Da Conexiune electrică: Terminal cu clemă pentru conductori flexibili, capacitate 2 x 1,5 mm²; Terminal cu clemă pentru conductori solizi, capacitate 1 x 2,5 mm²
Durabilitate și parametri de funcționare
Durată de viață mecanică: 1.000.000 de cicluri Durată de viață electrică: 1.000.000 de cicluri AC-15 și AC-21, 500.000 de cicluri AC-23 și AC-3 Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, AC-23, AC-3; 8,333 cicluri/minut pentru AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță de tip gG de 16 A
Condiții de mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări de produs: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categorie de supratensiune: Clasa II conform IEC 536 și NF C 20-030 Dimensiuni Lățime CAD: 45 mm
Înălțime CAD: 45 mm
Adâncime CAD: 117 mm
Greutate netă: 0,215 kg
