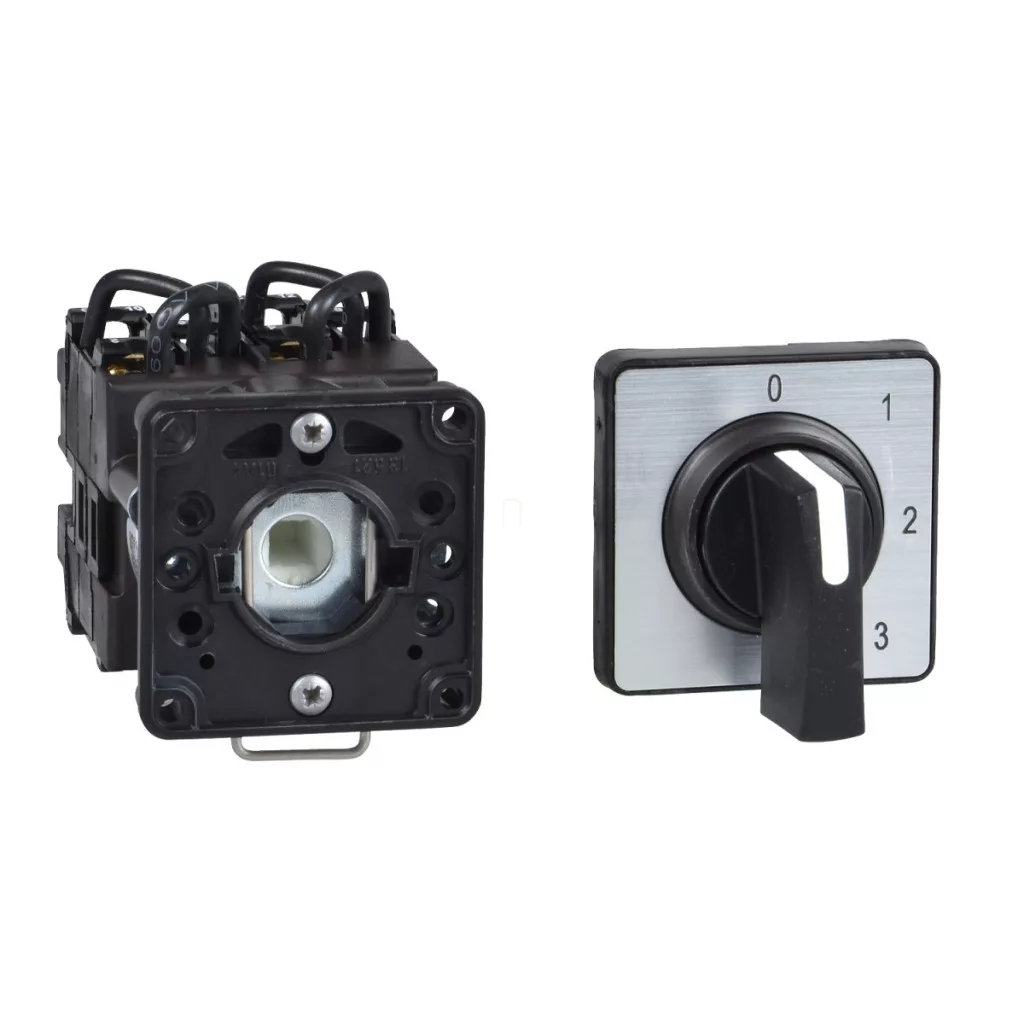

Comutatorul cu buton complet de tip K2C003ACH, din gama Schneider Electric Harmony K, este un dispozitiv de comutare robust, fiabil și versatil, conceput special pentru mediile industriale. Acest comutator cu 3 poli și 2 poziții este alegerea optimă pentru controlul diverselor mașini, echipamente și sisteme automatizate, unde siguranța și fiabilitatea sunt cerințe fundamentale. Comutatorul cu buton K2C003ACH este montat frontal și poate fi instalat într-o gaură de Ø 22 mm, ceea ce face instalarea extrem de simplă. Placa frontală a comutatorului are dimensiunile de 45 x 45 mm, un unghi de comutare de 45 de grade și este prevăzută cu un mâner negru, cu lungimea de 35 mm. Comutatorul are marcajele 0-1 de culoare neagră și o inscripție metalică, care indică în mod clar starea de comutare. Din punct de vedere al funcției, comutatorul funcționează ca un comutator simplu de pornire-oprire, are o poziție oprită și nu are funcție de revenire. Modelul K2C003ACH se mândrește cu parametri electrici excelenți. Intensitatea curentului termic (Ith) măsurată în aer liber este de 20 A, în timp ce intensitatea curentului termic convențional (Ithe) măsurată în carcasă închisă este de 16 A. Tensiunea nominală de izolație (Ui) este de 690 V (la gradul de poluare 3), conform standardului IEC 60947-1. Tensiunea nominală de impuls (Uimp) a întrerupătorului este de 4 kV în funcția de izolare și de 6 kV conform standardului IEC 947-1. Curentul de scurtcircuit este de 10000 A, iar protecția împotriva scurtcircuitului poate fi realizată cu ajutorul unei siguranțe de tip gG de 20 A. Comutatorul are grad de protecție IP65 conform standardului IEC 60529, ceea ce asigură protecție completă împotriva prafului și a jetului de apă. Comutatorul cu buton Harmony K are o durabilitate mecanică și electrică excelentă. Durata de viață mecanică este de 1 000 000 de cicluri de comutare, în timp ce durata de viață electrică este de 200 000 de cicluri în modurile de funcționare AC-23 și AC-3 și de 600 000 de cicluri în modurile de funcționare AC-15 și AC-21. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile de funcționare AC-21, AC-23 și AC-3, iar în modul de funcționare AC-15 este de 8,333 cicluri/minut. Comutatorul funcționează în regim slow-break (întrerupere lentă) și are deschidere pozitivă. Conectarea electrică se realizează cu borne cu șurub de fixare, care au o capacitate de 2 x 1,5 mm² pentru cabluri flexibile și de 1 x 2,5 mm² pentru cabluri rigide. K2C003ACH are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +55 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Rezistența la șocuri este de 30 g conform standardului IEC 68-2-27, iar rezistența la vibrații este de 5 g conform standardului IEC 68-2-6 (f = 10-150 Hz). Produsul corespunde categoriei de supratensiune Clasa II conform standardelor IEC 536 și NF C 20-030. Comutatorul cu buton respectă numeroase standarde internaționale, printre care IEC 60947-3 (circuit de putere), IEC 60947-5-1 (circuit de comandă), CENELEC EN 50013, GB/T 14048.5 (circuit de comandă) și GB/T 14048.3 (circuit de putere). Produsul deține certificările CSA, UL și CCC, precum și tratamentul de protecție TC.
Schneider Electric Harmony K - K2C003ACH - întrerupător cu buton complet, 20 A, Ø22, 3P, 45°, întrerupător pornit-oprit - specificații tehnice
Date generale
Gama de produse: Harmony K
Tip de produs: Comutator cu buton complet
Denumirea componentei: K2
Intensitate termică convențională măsurată în aer liber [Ith]: 20 A
Loc de montare: Panou frontal
Mod de fixare: Gaură Ø 22 mm
Caracteristici fizice
Tipul capului comutatorului cu buton: Cu panou frontal de 45 x 45 mm
Tipul elementului de acționare: Mâner negru, lungime = 35 mm
Blocarea mânerului rotativ cu zăvor: Fără
Afișarea marcajului: Cu inscripție metalică, marcaj negru 0 - 1
Funcția comutatorului cu buton: Comutator
Revenire: Fără
Poziție oprită: Cu poziție oprită
Descrierea polilor: 3P
Poziții de comutare: Dreapta: 0° - 45°
Grad de protecție IP: IP65 conform IEC 60529
Caracteristici electrice
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Intensitate termică [Ithe] măsurată în carcasă închisă convențională: 16 A
Durată de viață electrică: 200 000 de cicluri AC-23, 200 000 de cicluri AC-3, 600 000 de cicluri AC-15, 600 000 de cicluri AC-21
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție împotriva scurtcircuitului: Siguranță de tip gG de 20 A
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționarea contactelor: Slow-break (închidere lentă)
Deschidere pozitivă: Da
Conectare electrică: Cleme cu șurub de fixare pentru cablu flexibil, capacitate: 2 x 1,5 mm²; Cleme cu șurub de fixare pentru cablu rigid, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1 000 000 de cicluri
Caracteristici de mediu
Standarde: IEC 60947-3 pentru circuitul de putere, IEC 60947-5-1 pentru circuitul de comandă, CENELEC EN 50013, GB/T 14048.5 pentru circuitul de comandă, GB/T 14048.3 pentru circuitul de putere
Certificări de produs: CSA 240 V 3 LE trifazic 2 poli, UL 240 V 0,33 LE monofazic 2 poli, CSA 240 V 1 LE 1 fază, UL 240 V 1 LE 3 faze, CCC
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Rezistență la șocuri: 30 g conform IEC 68-2-27
Rezistență la vibrații: 5 g conform IEC 68-2-6 (f = 10...150 Hz)
Categoria de supratensiune: clasa II conform IEC 536, clasa II conform NF C 20-030
