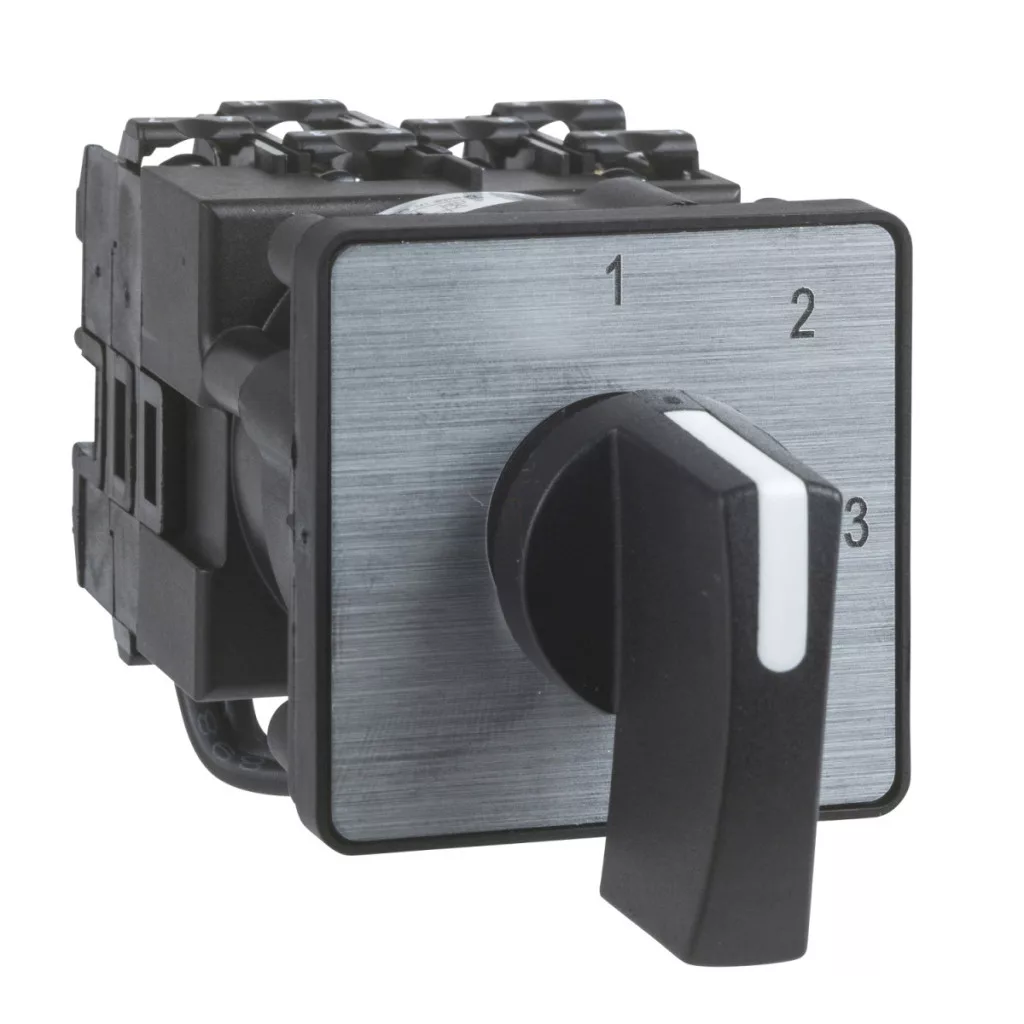

Comutatorul complet Schneider Electric Harmony seria K K2D002ULH este un comutator versatil și fiabil, care oferă o soluție excelentă pentru o varietate de aplicații industriale. Acest comutator cu 2 poli și capacitate de încărcare de 20 A este alegerea ideală oriunde este necesară o funcționalitate de comutare fiabilă într-un design robust și durabil. Comutatorul cu came K2D002ULH are o metodă de montare multifixare, care permite instalarea flexibilă într-o varietate de medii de aplicare. Comutatorul montabil frontal este echipat cu o placă frontală de 45x45 mm și o pârghie de acționare neagră de 35 mm lungime, care asigură o utilizare ergonomică. Inscripția metalică cu marcajul 2/0/1 indică clar pozițiile corespunzătoare celor trei poziții ale comutatorului: stânga (0°), centru (poziția zero) și dreapta (45°). Unghiul de comutare este de 45 de grade, ceea ce permite o acționare precisă și decisivă. Datorită protecției IP40, comutatorul este protejat împotriva pătrunderii obiectelor solide mai mari de 1 mm, oferind o protecție adecvată în mediile industriale. Produsul are parametri electrici excelenți: tensiune nominală de izolație de 690 V, curent termic convențional de 20 A măsurat în aer liber și curent termic convențional de 16 A măsurat în spații închise. K2D002ULH are un curent de scurtcircuit de 10000 A și necesită o siguranță de tip gG de 20 A pentru protecție la scurtcircuit. Dispozitivul are contacte cu întrerupere lentă și deschidere pozitivă, ceea ce sporește siguranța operațiunilor de comutare. K2D002ULH se mândrește cu o durabilitate excepțională: durata sa de viață mecanică este de 1 milion de cicluri de comutare, în timp ce durata de viață electrică variază de la 200.000 la 600.000 de cicluri, în funcție de sarcină (în categoriile AC-23, AC-3, AC-15, AC-21). Conectarea se face cu borne cu șurub, cu o capacitate de 2x1,5 mm² pentru fire flexibile și 1x2,5 mm² pentru fire solide. Comutatorul respectă standardele internaționale stricte, inclusiv IEC 60947-3 (circuit de alimentare) și IEC 60947-5-1 (circuit de control), și are certificări CSA și UL pentru diferite niveluri de putere.
Schneider Electric Harmony K - K2D002ULH - comutator complet, 20 A, multifix, 2P, comutator cu 3 poziții date tehnice
Date generale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K2
Curent termic convențional măsurat în aer liber [Ith]: 20 A
Metodă de montare: Montare pe panou frontal
Metodă de fixare: Fixare multiplă
Caracteristici fizice
Tipul capului comutatorului cu came: Placă frontală 45 x 45 mm
Tipul comenzii: Pârghie neagră, lungime = 35 mm
Blocare pârghie rotativă: Niciuna
Marcaj: Inscripție metalică, marcaj negru 2 - 0 - 1
Funcție comutator cu buton: Comutare
Retur: Niciunul
Poziție oprit: Da
Descrierea polilor: 2P
Poziții de comutare: Stânga: 0° - 315°, Dreapta: 0° - 45°
Grad de protecție IP: IP40 (conform IEC 60529)
Caracteristici electrice
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3, conform IEC 60947-1)
Curent termic convențional închis [Ithe]: 16 A
Durată de viață electrică: 200.000 de cicluri AC-23, 200.000 cicluri AC-3, 600.000 cicluri AC-15, 600.000 cicluri AC-21
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță de 20 A, tip gG
Rezistență nominală la impuls [Uimp]: 4 kV în funcție de izolare, 6 kV (conform IEC 947-1)
Caracteristici de funcționare
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Bornele cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm²; Terminale cu șurub pentru cabluri solide, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiuni
Lățime totală CAD: 45 mm; Înălțime totală CAD: 45 mm; Adâncime totală CAD: 87 mm. Caracteristici de mediu Standarde: IEC 60947-3 (circuit de alimentare), CENELEC EN 50013. Certificări de produs: CSA, IEC 60947-3 (circuit de control), CENELEC EN 50013. IEC 60947-5-1 (circuit de control), CENELEC EN 50013
Certificări produs: CSA 240 V 3 LE 3 faze 2 poli, UL 240 V 0,33 LE 1 fază 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Manipulare de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la impact: 30 gn (conform IEC 68-2-27)
Rezistență la vibrații: 5 gn (conform IEC 68-2-6, f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II (conform IEC 536)
