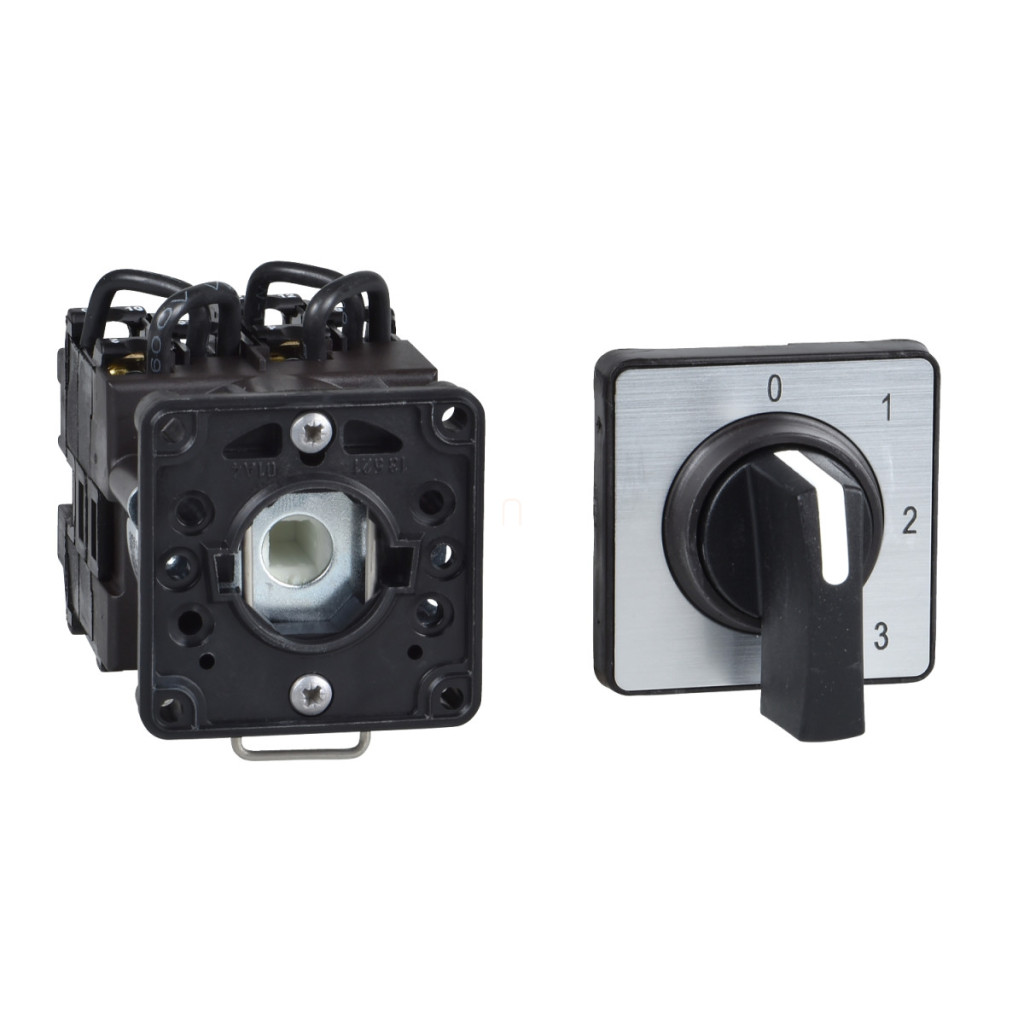

Comutatorul basculant Schneider Electric Harmony seria K K2D012UCH este un comutator industrial de înaltă calitate, conceput pentru a asigura o funcționare fiabilă și o durată lungă de viață în cele mai exigente medii. Acest comutator complet, cu carcasă din plastic și diametru de 22 mm, este alegerea ideală pentru panouri de control, echipamente industriale și interfețe de mașini. Modelul K2D012UCH este un comutator cu 2 poli și 2 poziții, cu un unghi de comutare de 30 de grade. Comutatorul oferă un curent termic convențional în aer liber de 20 A, ceea ce îl face potrivit pentru controlul echipamentelor de putere mai mare. Designul montabil pe panoul frontal poate fi integrat cu ușurință în sistemele existente și se montează într-o gaură de 22 mm. Designul panoului frontal respectă dimensiunea standard de 45x45 mm, în timp ce mânerul negru cu lungimea de 35 mm asigură o funcționare ergonomică. Comutatorul are o marcare metalică cu 1-2 marcaje negre care indică clar pozițiile de comutare. Comutatorul K2D012UCH are proprietăți electrice remarcabile. Tensiunea nominală de izolare de 690 V (la gradul de poluare 3) și curentul termic convențional în aer liber de 20 A asigură performanțe excelente. Comutatorul suportă un curent termic convențional de 16 A într-un mediu închis, în conformitate cu standardul IEC 60947-1. Durata de viață electrică este remarcabilă în diverse categorii de aplicații: 200.000 de cicluri în categoriile AC-23 și AC-3 și 600.000 de cicluri în categoriile AC-15 și AC-21. Viteza maximă de funcționare este de 2,5 cicluri/minut (AC-21, AC-23, AC-3) sau 8,333 cicluri/minut (AC-15), în funcție de categoria de aplicație. Curentul de scurtcircuit este de 10.000 A și trebuie protejat cu o siguranță de tip gG de 20 A. Tensiunea nominală de impuls este de 4 kV în modul de izolare și de 6 kV în conformitate cu IEC 947-1. Alte caracteristici importante ale modelului K2D012UCH includ funcționarea cu contact cu întrerupere lentă și funcția de deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub, care au o capacitate de 2 x 1,5 mm² pentru cabluri flexibile și 1 x 2,5 mm² pentru cabluri solide. Durata de viață mecanică este extrem de mare, de 1.000.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Comutatorul are un grad de protecție IP65 conform IEC 60529, ceea ce îl face rezistent la praf și jeturi de apă, permițându-i să fie utilizat în medii industriale dure. Comutatorul are o temperatură de funcționare cuprinsă între -25 °C și +55 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizarea în medii extreme.
Date tehnice Schneider Electric Harmony K
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului sau componentului: Comutator complet cu basculă
Denumirea componentului: K2
Tip: K2D012UCH
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 20 A
Curent termic convențional în spațiu închis [Ithe]: 16 A
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Durată de viață electrică: 200.000 de cicluri AC-23, 200.000 de cicluri AC-3, 600.000 de cicluri AC-15, 600.000 cicluri AC-21
Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță tip 20 A gG
Caracteristici fizice și mecanice
Amplasarea produsului: montabil pe panoul frontal
Metoda de montare: Gaură Ø 22 mm
Tip buton: Panou frontal 45 x 45 mm
Tip de operare: Mâner negru cu lungimea de 35 mm
Blocabilitate mâner rotativ: Nu
Afișare marcaj: Cu marcaj metalic, 1-2 marcaje negre
Poziții de comutare: Dreapta: 30°, Stânga: 330°
Unghi de comutare: 30°
Durată de viață mecanică: 1.000.000 de cicluri
Grad de protecție IP: IP65 conform IEC 60529
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm²; Terminale cu șurub pentru fire solide, capacitate: 1 x 2,5 mm²
Condiții de mediu
Standarde: Circuit de alimentare IEC 60947-3, circuit de control IEC 60947-5-1, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 HP monofazat, UL 240 V 1 HP trifazat
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 536
Dimensiuni
Lățime totală CAD: 45 mm
Înălțime totală CAD: 50 mm
Adâncime totală CAD: 59 mm
